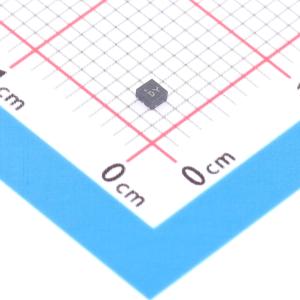

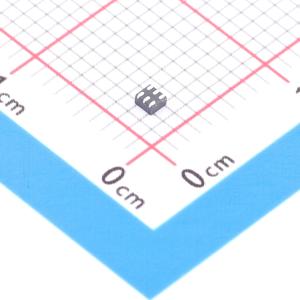

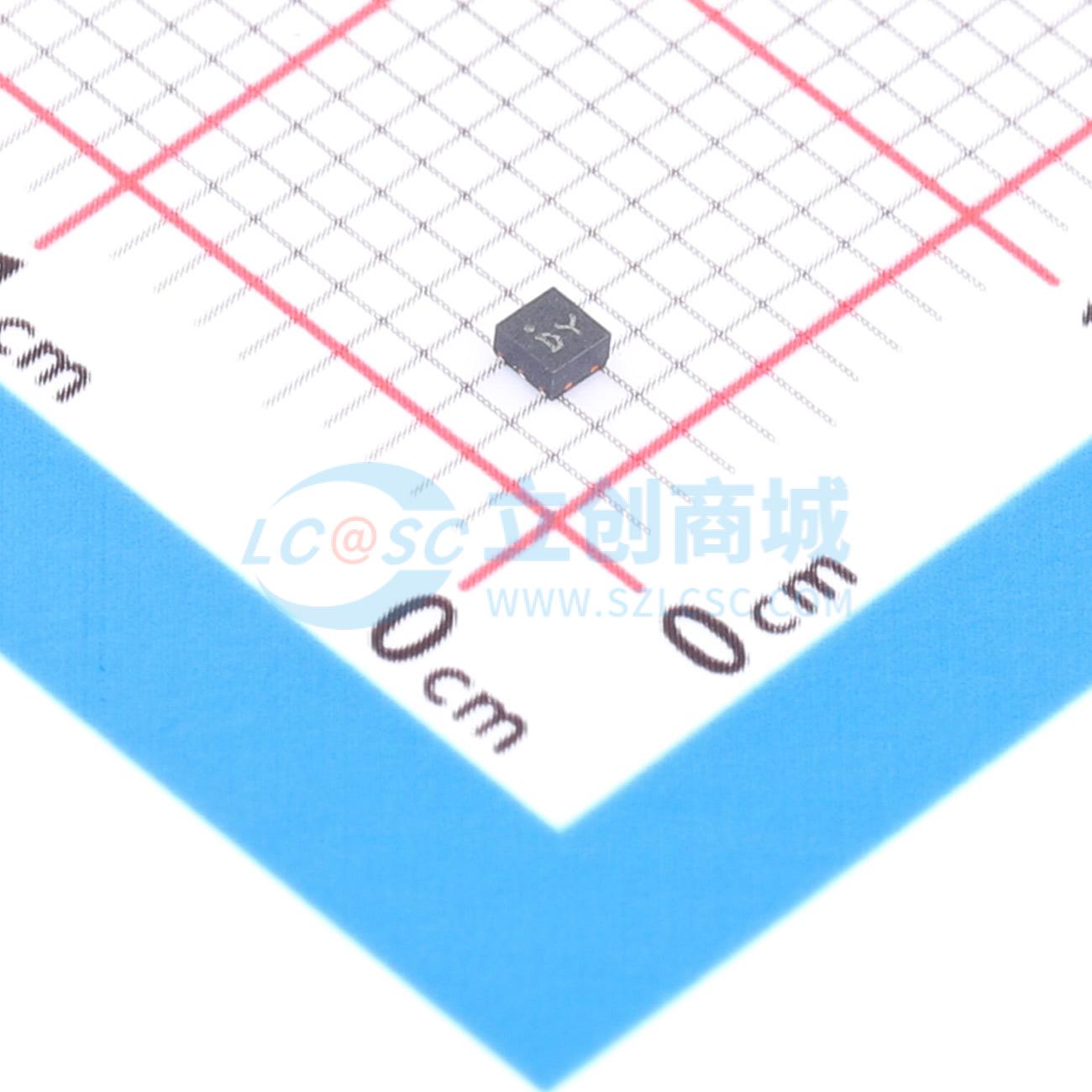

ECMF2-40A100M6Y
汽车级共模滤波器，集成ESD保护，用于差分通道高速数据线
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- ECMF2-40A100M6Y
- 商品编号
- C24416863
- 商品封装
- QFN-6L(1.3x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | - | |
| 额定电流 | - | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 5V | |
| 耐电压 | - | |
| 直流电阻(DCR) | 2.9Ω | |
| 工作温度 | -55℃~+150℃ | |
| 绝缘电阻 | - |
商品概述
ECMF2-40A100M6Y是一款集成的共模滤波器，旨在有效抑制高速数据线路上的电磁干扰/射频干扰共模噪声，这些线路包括MIPI A-PHY、FPD-link III、GMSL、APIX、USB2.0、USB3.2、USB4、HDMI2.0和HDMI2.1。该器件设计用于替代传统的分立式共模扼流圈或低温共烧陶瓷器件，并在连接器侧集成了稳健的静电放电保护功能，以符合ISO 10605标准，使其成为增强信号完整性的理想选择。通过这种二合一组合，与带有外部静电放电保护的分立滤波器相比，ECMF2-40A100M6Y提供了卓越的射频性能。其采用带有可焊侧面的QFN-6L封装，保证了与自动光学检测系统的兼容性。该组件非常适合希望以节省空间且可靠的解决方案来提升产品电磁干扰/射频干扰抑制能力的设计人员。
商品特性
- 符合AEC-Q101认证
- 12.5 GHz差分带宽，符合MIPI、FPD-link、GMSL、APIX、HDMI 2.0、HDMI 2.1、USB3.2 gen1/gen2和USB4标准
- 在LTE、BLE、Wi-Fi和V2x频率上的共模衰减：-15 dB @ 2.4 GHz，-15 dB @ 5.9 GHz
- 在VRM下的低漏电流
- 具备可焊侧面，便于自动光学检测
- 低电路板空间占用：1.89 mm²
- 符合ECOPACK2 RoHS标准的组件
- 符合ISO 10605标准 - C = 150 pF，R = 330 Ω，±9 kV接触放电，±20 kV空气放电
- 符合以下标准：UL94 V0、J-STD-020 MSL等级1、IPC7531封装尺寸和JEDEC注册封装
应用领域
- 车载高速网络
- 高级驾驶辅助系统与摄像头
- 车载信息娱乐系统
- 数字仪表盘
