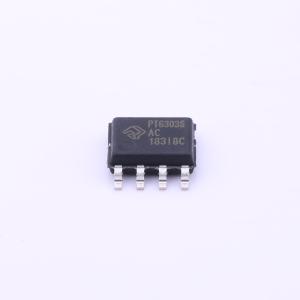

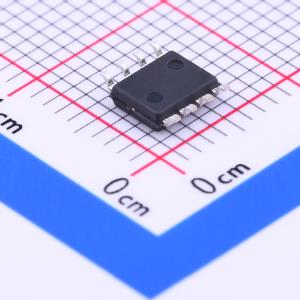

PT6303SESOH-AC

3串锂离子/锂聚合物电池保护芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3 串锂离子/锂聚合物电池保护芯片
品牌名称: PowTech(华润矽威)
商品型号: PT6303SESOH-AC
商品编号: C272757
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	不支持
	0V电池充电	不支持
	静态电流(Iq)	3uA
	均衡电流	-
	接口类型	-
	功能特性	过流保护；过充保护；过放保护；短路保护

商品概述

PT6303S是一款专为保护3串锂离子/聚合物电池设计的电池保护芯片，旨在降低因电池过充、过放和/或过流条件导致的电池损坏或寿命缩短风险。其采用小型的SOP-8封装，所需外部元件极少，便于集成到空间受限的电池包中。该芯片具备±25mV的过充电检测电压精度，确保电池安全地充满电；其放电过流检测电压精度为±10mV，保证了过流保护的准确触发。此外，PT6303S的低功耗设计使得电池包在存储期间仅消耗极微小的电流。

商品特性

内置高精度电压检测电路
过充电检测电压：VCOV = 4.2V ~ 4.375V；25mV/步进，精度：±25mV
过充电滞后电压：VCOVR = VCOV - VΔCOV (0 ~ 300mV，100mV/步进)，精度：±25mV
过放电检测电压：VCUV = 2.3V ~ 2.9V；0.2V/步进，精度：±50mV
过放电滞后电压：VCUVR = VCUV + VΔCUV (0.3V ~ 0.9V，0.2V/步进)，精度：±80mV
内置三段放电过电流检测电路
过电流1检测电压：VPDOC1 = 50mV / 75mV / 100mV / 150mV，精度：±10mV
过电流2检测电压：VPDOC2 = 2 × VPDOC1，精度：±20mV
负载短路检测电压：VPSC = 4 × VPDOC1，精度：±50mV
低消耗电流：工作状态时 < 20μA；休眠状态时 < 3μA
封装：SOP-8

应用领域

电动工具
家用设备
储能设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	3.2V~15V
	最大充电电流	-
	充电饱和电压	4.225V
	放电截止电压	2.7V
	电池类型	锂电池
	电池节数	3
