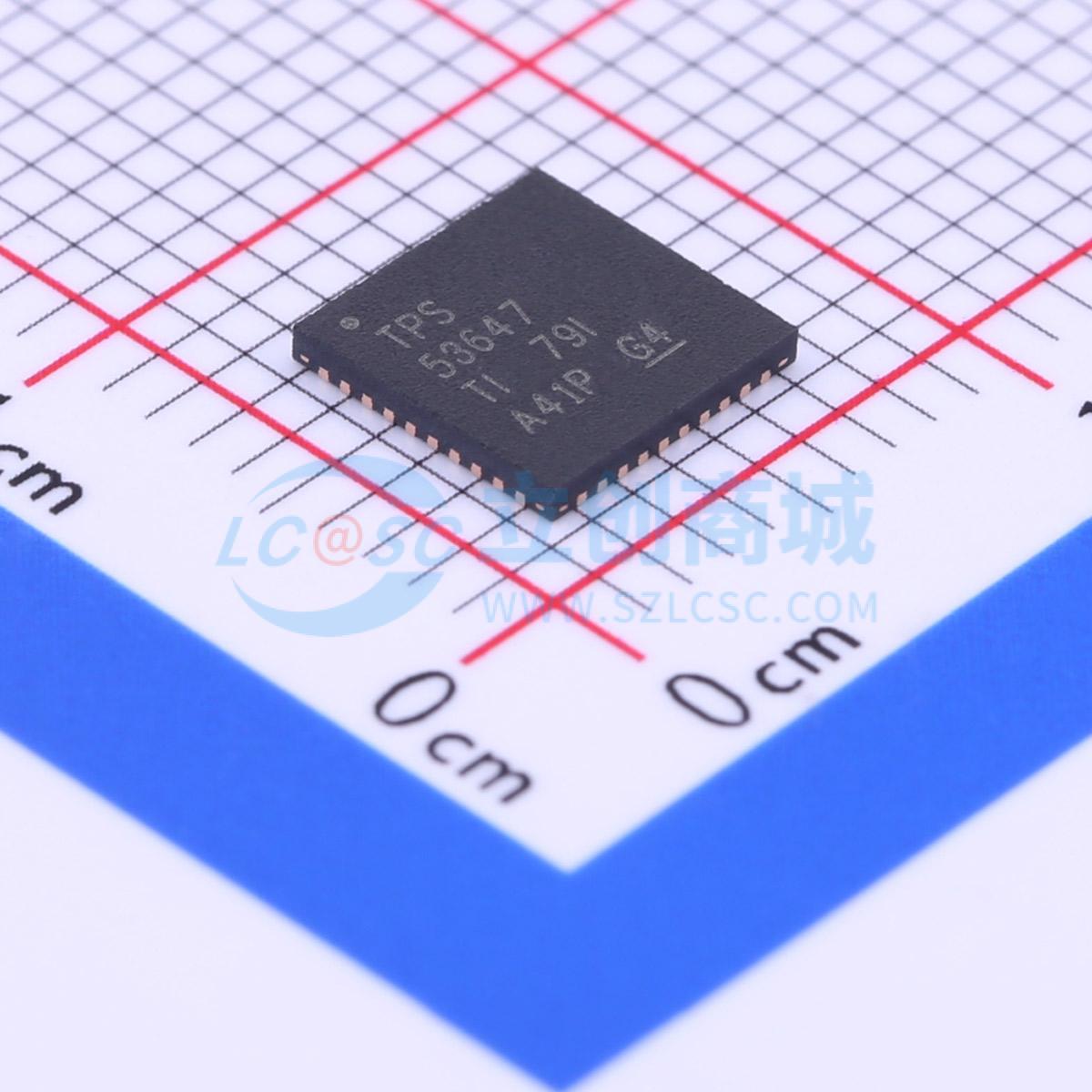

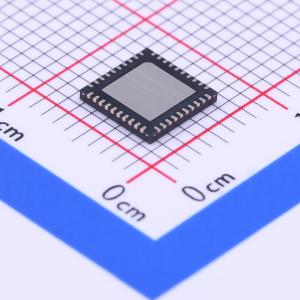

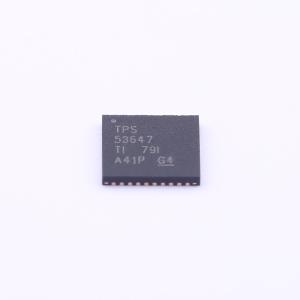

温馨提醒：图片仅供参考，商品以实物为准

TPS53647RTAT

4相D-CAP+降压控制器，带NVM和PMBus接口，适用于ASIC电源和高电流负载点

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS53647 适用于 ASIC 且具有 NVM 和 PMBus 接口的四相 D-CAP+TM 降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS53647RTAT
商品编号: C272127
商品封装: QFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
	功能特性	轻载高效模式；外部补偿；内置LDO稳压器；可调软启动；过流保护；工作状态指示；可调限流

商品概述

TPS53647是一款大电流、多相降压控制器。该器件具备内置非易失性存储器（NVM）和PMBus接口，与NexFET功率级（CSD95372BQ5MC）兼容。TPS53647提供8位BOOT电压选择，输出电压范围为0.5 V至2.5 V，步长低至5 mV，非常适合需要精确输出电压设置的大电流应用。诸如具备欠冲抑制（USR）和过冲抑制（OSR）功能的D-CAP+架构等先进控制特性，可实现快速瞬态响应、最小输出电容和高效率。TPS53647还提供新颖的相位交错策略和动态相位削减功能，以提高轻载时的效率。此外，TPS53647支持与系统进行PMBus通信接口，可实现电压、电流、功率、温度和故障状态的遥测。部分配置可通过引脚带或PMBus进行编程，并存储在非易失性存储器中，以减少外部元件数量。 TPS53647采用节省空间、散热增强型的40引脚QFN封装，工作温度范围为 -40℃至125℃。

商品特性

通过引脚带或NVM实现8位可选BOOT电压：0.5 V至2.5 V（步长低至5 mV）
1相、2相、3相或4相运行
用于电压、电流、功率、温度和故障状态遥测的PMBus系统接口
兼容1.8 V和3.3 V PMBus偏置
故障报告：输出电压、输出电流和温度可通过非易失性存储器（NVM）或电阻引脚带进行配置
通过引脚带或NVM实现16级可编程过流保护（OCP）
采用DCAP+控制实现快速瞬态响应
轻载和重载时效率优化
支持预偏置启动
相电流不平衡检测与报告
8级独立过冲抑制（OSR）和欠冲抑制（USR）
无驱动器配置，实现高效高频开关
与CSD95372BQ5MC NexFET功率级完全兼容
精确、可调的电压定位
通过闭环频率控制实现300 kHz至1 MHz的频率选择
专利AutoBalance相位平衡技术
使用德州仪器（TI）的Fusion数字电源设计器图形用户界面（GUI）
具备可编程电流阈值的动态相位削减功能
转换电压范围：4.5 V至17 V
小型6 mm×6 mm、40引脚、QFN、PowerPAD封装

应用领域

专用集成电路（ASIC）
通信设备电源
高密度电源解决方案
服务器电源
智能电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	500mV~2.5V
	输出电流	-
	开关频率	300kHz~1MHz
	工作温度	-40℃~+125℃
