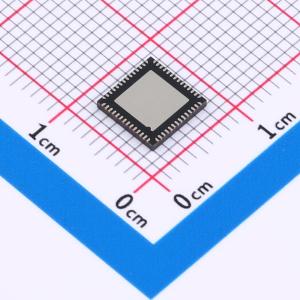

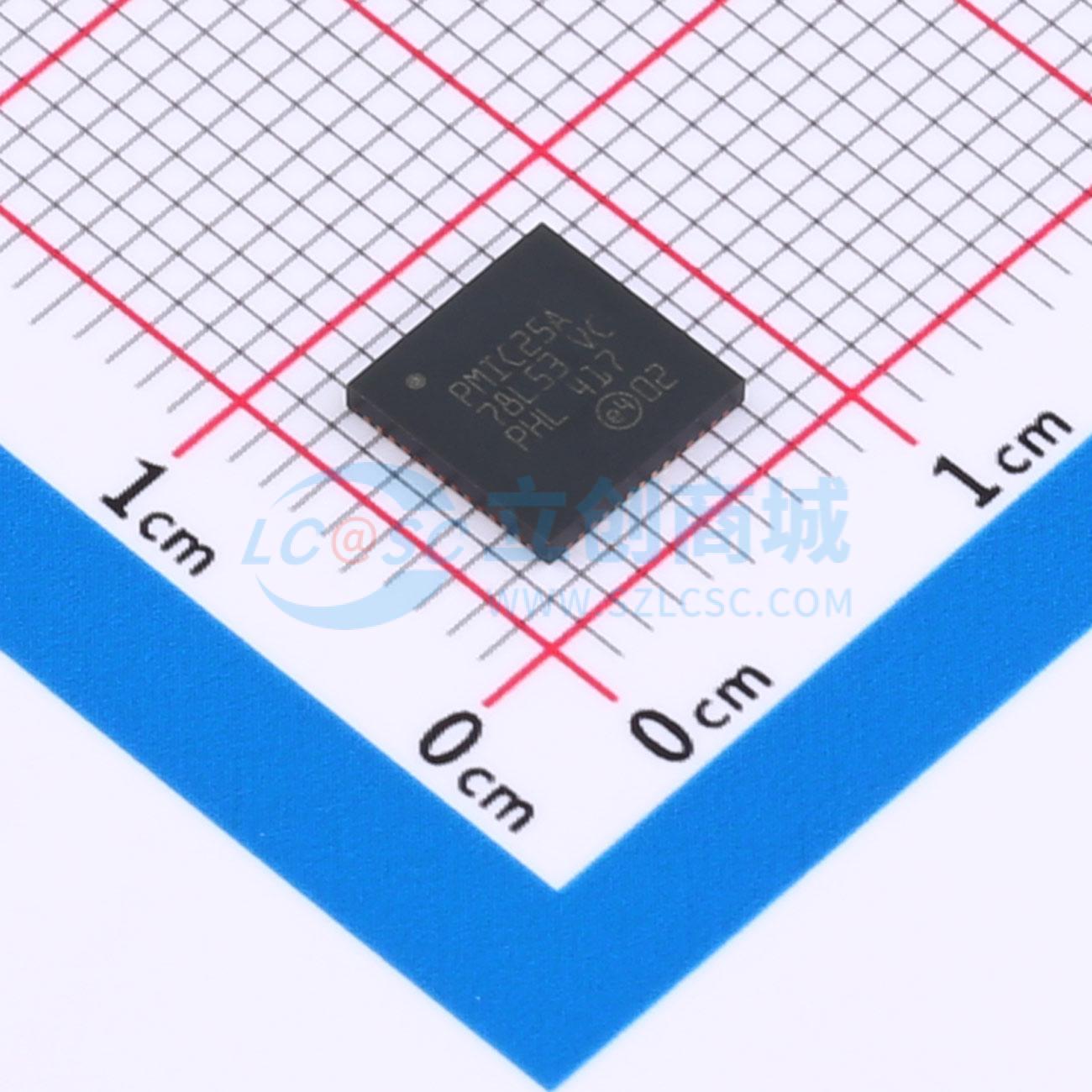

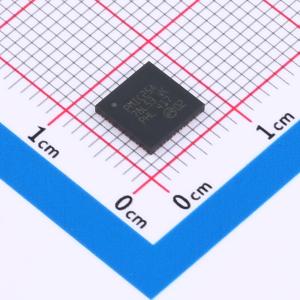

STPMIC25APQR
用于微处理器单元的高度集成电源管理IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款完全集成的电源管理IC，专为需要低功耗和高效率的应用而设计。该设备集成了先进的低功耗功能，可通过I²C和IO接口由主处理器控制。稳压器旨在为应用处理器以及外部系统外设（如DDR、闪存和其他系统设备）供电。七个降压开关模式电源（SMPS）经过优化，可在各种操作条件下提供出色的瞬态响应和输出电压精度。通过低功耗模式（LPM）和高功率模式（HPM）的选择，在全输出负载范围内实现了非常高的效率。所有降压转换器都能够从LPM平稳过渡到HPM。转换器采用了先进的PWM相移同步技术，集成了PLL和可编程扩频频率调制，以降低电磁干扰（EMI）。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPMIC25APQR
- 商品编号
- C24290186
- 商品封装
- VQFN-56L-EP(6.5x6.5)
- 包装方式
- 编带
- 商品毛重
- 0.171429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | 打嗝限流；可调限流；EMI优化(抖频模式)；上电时序控制；轻载高效模式 | |
| 接口 | I2C | |
| 输入电压 | 2.8V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 0.5V~1.5V；1.5V~4.2V；1.8V；0.9V~4V；3.3V | |
| 输出电流 | 20mA；2.5A；0.5A；2A；40mA；1A；0.4A | |
| 工作温度 | -40℃~+105℃ |
商品概述
STPMIC25是一款完全集成的电源管理IC，专为需要低功耗和高效率的STM32MP2x MPU系列应用设计。该器件集成了先进的低功耗特性，由主机处理器通过I²C和IO接口控制。STPMIC25的调节器用于为应用处理器以及外部系统外设（如DDR、闪存和其他系统设备）供电。七个buck SMPS经过优化，可在各种工作条件下提供出色的瞬态响应和输出电压精度。通过选择低功耗模式（LPM）和高功率模式（HPM），实现了全输出负载范围的极高效率。所有buck转换器能够从LPM平滑过渡到HPM。转换器采用先进的PWM相移同步技术，集成PLL和可编程扩频频率调制以降低EMI。
商品特性
- 输入电压范围2.8V至5.5V
- 7个带自适应恒定导通时间（COT）拓扑的buck SMPS转换器
- 6个可调通用LDO
- 1个DDR3L/DDR4终端LDO（支持sink-source，可作为lpDDR旁路或通用LDO）
- 1个带自动电源检测的USB PHY供电LDO
- 1个DDR内存参考电压VREFDDR LDO
- 2MHz开关频率的buck转换器，带强制PWM和扩频功能
- 用户可编程非易失性存储器（NVM），支持多种应用
- 通过专用电源控制引脚立即切换输出备用设置
- 可编程输出电压开关序列
- I²C和数字I/O控制接口
- WFQFN 56L封装（6.5×6.5×0.9mm）
- NVM支持默认输出电压、开关序列、保护行为、自动开启功能和I²C从地址设置
- STPMIC25A、STPMIC25B和STPMIC25D为预编程版本，支持STM32MP2系列应用处理器
- 通过I²C重编程NVM，方便在目标应用中量产
- 可锁定NVM内容，防止进一步重编程
应用领域
- 嵌入式微处理器单元的电源管理
- 可穿戴和物联网设备
- 便携式设备
- 人机界面
- 智能家居
- STM32MP2 MPU的电源管理单元配套芯片
