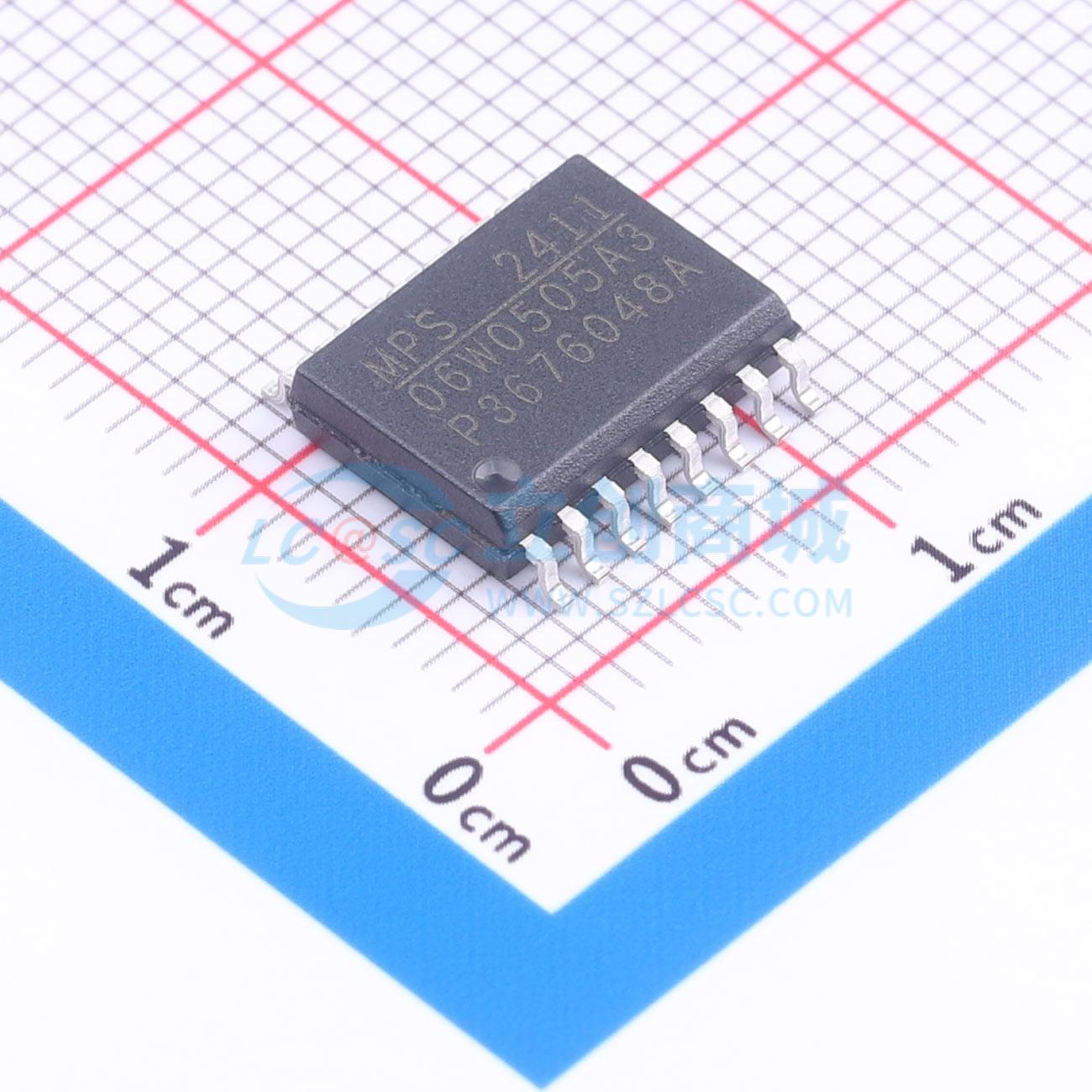

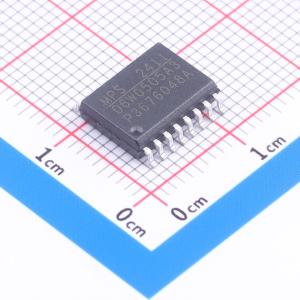

温馨提醒：图片仅供参考，商品以实物为准
MID06W0505AGY-3R-Z
MID06W0505AGY-3R-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MID06W0505AGY-3R-Z
- 商品编号
- C24153133
- 商品封装
- SOICW-16
- 包装方式
- 编带
- 商品毛重
- 13.48克(g)
商品参数
参数完善中
商品概述
MID06W0505A是一款稳压隔离式DC/DC转换器，支持4.5V至5.5V输入电压(VIN)应用，工作温度范围为-40°C至+125°C。该器件具有出色的负载调整率和线性调整率，最高支持0.6W输出功率(POUT)。 该器件单芯片集成了功率MOSFET、变压器和反馈(FB)电路。与传统隔离电源模块相比，MID06W0505A是体积更小、可靠性更高的解决方案。 完整保护功能包括短路保护(SCP)、过流保护(OCP)和OTP保护。 MID06W0505A仅需要少量易于采购的标准外部元器件，采用薄型宽体SOICW-16封装。
商品特性
- 工作输入电压(VIN)范围为4.5V至5.5V
- 隔离电压可选1.5kVDC或3kVDC
- 最高输出功率(POUT)为0.6W
- 满负载效率最高可达53%
- 负载调整率为0.2%
- 线性调整率为0.1%
- 出色的瞬态响应
- 带打嗝模式的连续短路保护(SCP)
- 过温保护(OTP)
- 符合CISPR32 B级发射要求
- UL1577认证
- 符合IEC62368-1第3版的CB认证
- 工作温度范围为-40°C至+125°C
- 提供SOICW-16封装
应用领域
- 工业自动化系统
- 数字隔离器的隔离偏置电源
- RS-485、RS-422和CAN接口的隔离偏置电源
- 隔离式传感器电源
- 电信和网络设备（例如5G RRUs、工业CPE和网络网关）
