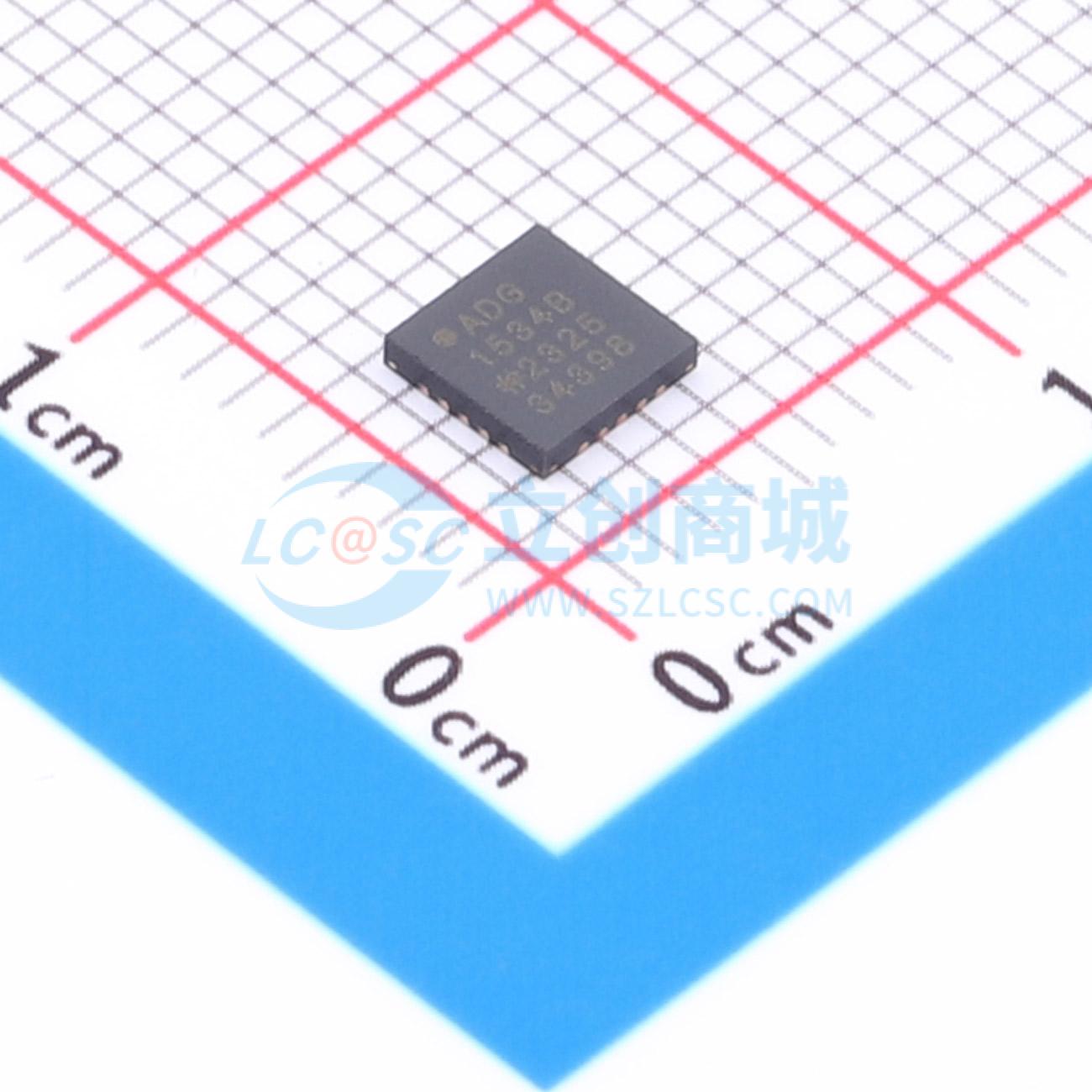

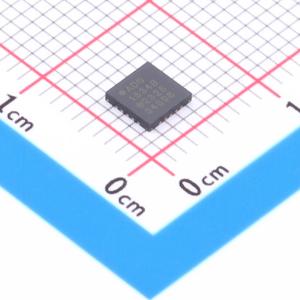

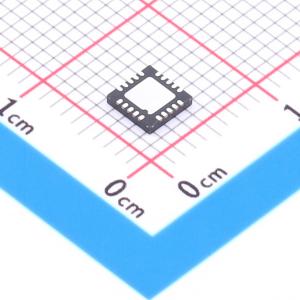

ADG1534BCPZ-REEL7
导通电阻4.5Ω，1.8V逻辑兼容四路单刀双掷开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADG1534包含四个独立的单刀双掷（SPDT）开关。ADG1534上的EN输入用于使能或禁用该器件。禁用时，所有通道均呈高阻抗状态
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADG1534BCPZ-REEL7
- 商品编号
- C24076005
- 商品封装
- LFCSP-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 8Ω | |
| 工作电压 | 4.5V~5.5V | |
| 导通电容(Con) | 57pF | |
| 导通时间(ton) | 265ns |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 300ns | |
| 带宽 | 77MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | - | |
| 功能特性 | 双向模拟通道；无毛刺切换 | |
| 电荷注入 | 12.5pC |
