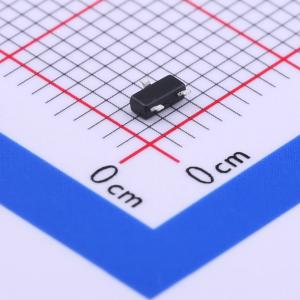

温馨提醒：图片仅供参考，商品以实物为准
PJEC5V0M1TA_R1_00001
双向TVS 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS/ESD 5V
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJEC5V0M1TA_R1_00001
- 商品编号
- C268649
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品特性
- 单线路双向静电放电（ESD）保护
- 符合 IEC61000-4-2（ESD）标准：空气放电 ±15kV，接触放电 ±8kV，具备高达 ±30kV 的防护能力
- 符合 IEC61000-4-4（电快速瞬变脉冲群，EFT）标准：40A（5/50nS）
- 符合 IEC61000-4-5（浪涌，Lightning）标准：3.5A（8/20μS）
- 低漏电流，额定电压下最大 0.1μA
- 符合欧盟 RoHS 2011/65/EU 指令，无铅
- 符合 IEC61249 标准的绿色模塑料（无卤）
应用领域
-移动电话及配件-台式机、服务器和笔记本电脑-手持便携式设备-数码相机-计算机接口保护-串行和并行端口保护-控制信号线保护
