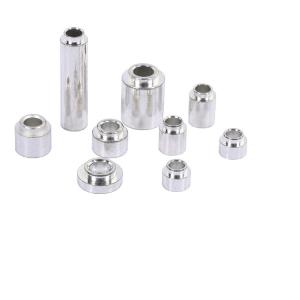

雄和远景，电路板表贴圆螺母柱，M3.2X7，光孔铜镀锡

SMT扩展库
嘉立创SMT补贴
PCB免费打样
工业品

返5%

嘉立创贴片惊喜价格立即查看

价格：￥0.8281价格含税（税率13%）

50+￥0.7811

1200+￥0.6636

4800+￥0.6401

品牌名称: Sinhoo(雄和远景)
商品型号: SMTSO3270CTJ
商品编号: C23868189
商品毛重: 1克(g)

螺纹（M）

板高（L）

插深（A）

广东仓25
SMT仓50

购买数量

个

(600个/圆盘，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交8单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 本产品为Sinhoo(雄和远景)品牌SMTSO3270CTJ型号电路板表贴圆螺母柱，专为表面贴装技术(SMT)设计，适用于自动化生产线焊接安装

2 螺纹规格为M3.2×7，符合公制标准，螺纹直径3.2mm，总长度7mm，适合中小型电子设备的固定需求

3 外形为圆柱形，主体直径Φ4.09±0.15mm，顶部直径Φ5.56±0.13mm，结构紧凑，利于高密度PCB布局

4 孔类型为光孔（无螺纹），内孔直径Φ3.20±0.10mm，可配合M3.2螺钉使用，提供稳定连接性能

5 材质采用优质铜材，具有良好的导电性、耐腐蚀性和机械强度，确保长期可靠性

6 表面处理为镀锡工艺，具备优良的焊锡性能和抗氧化能力，满足RoHS环保标准，适用于各类电子装配环境

7 安装方式为贴片式，支持回流焊工艺，便于自动化生产，提高装配效率与一致性

8 产品尺寸精度高，公差控制严格（如总长±0.10mm，直径±0.15mm），保证与PCB板孔位精确匹配

9 支持最小板厚要求及边缘距离要求，适应不同厚度板材的应用场景

使用场景 APPLICATIONS

1 广泛应用于消费电子、通信设备、工业控制、医疗仪器等领域的PCB电路板组装中

2 适用于需要在PCB上进行螺丝固定的场合，例如外壳固定、模块安装、散热器压接等

3 特别适合于空间受限或需高密度布线的电子产品，如智能手机、路由器、智能穿戴设备等

4 可用于自动化SMT贴片生产线，实现高速焊接与批量装配

5 配合M3.2螺钉使用，可用于连接金属外壳、屏蔽罩、散热片等部件

6 适用于需要良好电气导通性的应用场景，如接地螺柱或信号传输点

7 满足RoHS环保认证要求，适用于出口欧美市场的电子整机产品

注意事项 PRECAUTIONS

1 安装前请确认PCB板开孔尺寸为Φ3.20±0.10mm，确保螺母柱能顺利插入并焊接牢固

2 建议PCB板厚度不小于1.6mm，以保证足够的支撑强度和焊接稳定性

3 焊接时应采用标准回流焊工艺参数，避免过热导致镀层氧化或变形

4 螺母柱安装位置距PCB边缘最小距离建议≥2.5mm，防止焊接应力集中造成断裂

5 使用前检查螺母柱是否完好，避免因运输或存储不当导致弯曲或损伤

6 不推荐在高温高湿环境下长期使用未经防护处理的产品，若需特殊环境应用，请选择对应防护等级的表面处理

7 本产品为精密电子元件，操作时请佩戴防静电手环，避免静电损坏

8 请勿将螺母柱用于承受过大轴向载荷或频繁拆卸的场合，以免影响使用寿命
