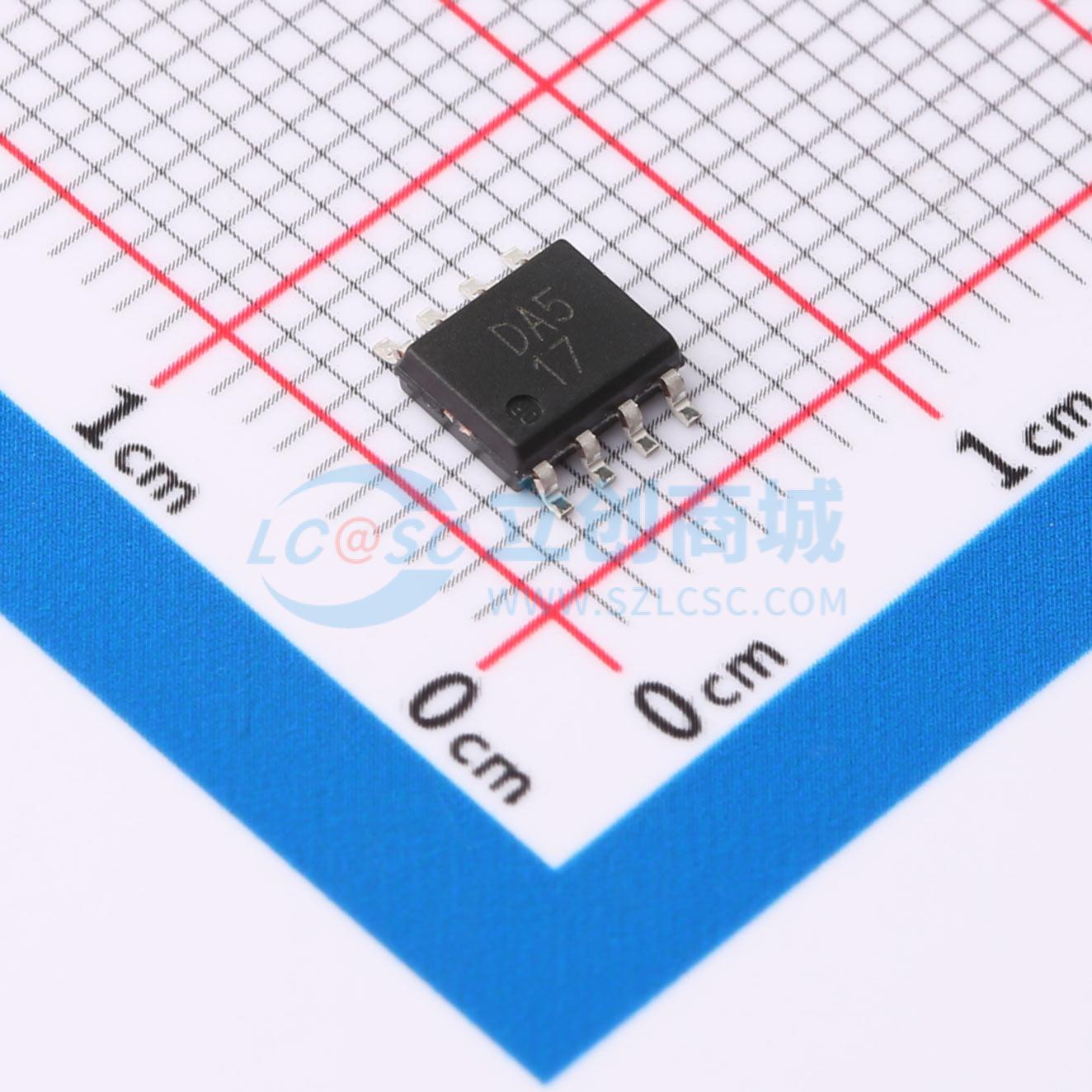

温馨提醒：图片仅供参考，商品以实物为准

XC9271A085QR-G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置了工作于30V的驱动晶体管降压DC/DC转换器
品牌名称: TOREX(特瑞仕)
商品型号: XC9271A085QR-G
商品编号: C2477702
商品封装: SOP-8-EP
包装方式: 管装
商品毛重: 0.448克(g)

商品参数

商品概述

XC9270/XC9271系列是具备内部驱动晶体管的30V工作降压型DC/DC转换器IC。内部N沟道驱动晶体管通过自举方式驱动，可在高达2.0A的输出电流下实现稳定、高效的电源供应。负载电容（Cₗ）可使用陶瓷电容等低ESR电容。 IC内置0.8V参考电压源，通过外部电阻（RFB₁、RFB₂）可将输出电压设置为1.2V至12.0V之间的任意值。开关频率可选择300kHz或500kHz。通过SYNC引脚使开关频率与外部CLK同步（在自由运行频率±25%的范围内），可抑制不必要的噪声产生。在自动PWM/PFM控制模式下，轻载时IC采用PFM控制，从而在从轻载到重载的全负载范围内实现高效率。通过在S引脚添加外部电容，可按需设置软启动时间。内置欠压锁定（UVLO）功能，当输入电压降至4.5V或更低时，驱动晶体管将强制关断。内部保护电路包括过流保护、积分锁存保护、短路保护和热关断电路，确保安全使用。

商品特性

输入电压：7~30V
反馈电压：0.8V（±2％）
振荡频率：300kHz、500kHz
最大输出电流：2.0A
控制方式：PWM（XC9270）、PWM/PFM（XC9271）、外部电容
软启动（由外部电容C设置）
保护电路：过流保护3.2A（典型值）、积分锁存方式（XC9270 / XC9271A）、自动恢复（XC9270 / XC9271B）、热关断
低ESR陶瓷电容：陶瓷电容
工作环境温度：-40℃~+105℃
封装：SOP-8FD
环保：符合欧盟RoHS标准，无铅

应用领域

汽车导航系统
汽车音响
工业设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/管，最小起订量 1 个)

个

起订量：1 个1000个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~30V
	输出电压	1.2V~12V
	输出电流	2A
	开关频率	500kHz

	属性	参数值
	工作温度	-40℃~+105℃@(TA)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
