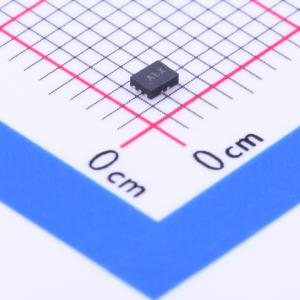

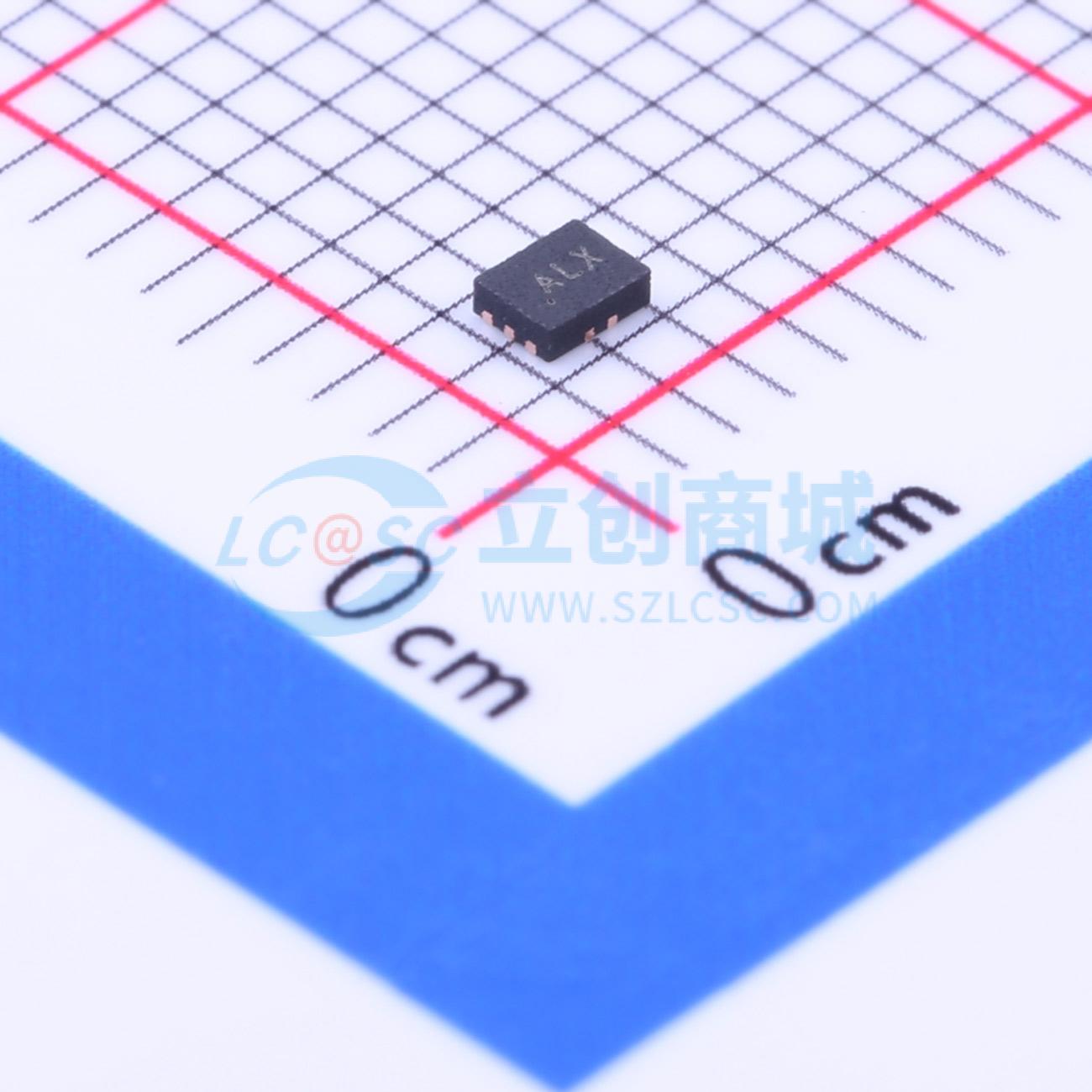

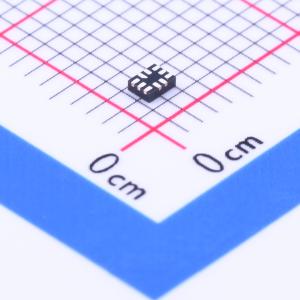

温馨提醒：图片仅供参考，商品以实物为准

BCT4717ETB-TR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 双SPDT模拟开关
品牌名称: BROADCHIP(广芯电子)
商品型号: BCT4717ETB-TR
商品编号: C266763
商品封装: WQFN-10(1.4x1.8)
包装方式: 编带
商品毛重: 0.027克(g)

商品参数

商品概述

BCT4717是一款双路、双向、单刀双掷（SPDT）CMOS模拟开关，设计用于在+1.8V至+5.5V单电源下工作。它具有高带宽（300MHz）和低导通电阻（典型值4.0Ω）的特点，目标应用为音频切换。 BCT4717保证了开关之间的导通电阻匹配（最大0.3Ω），并保证了信号范围内的导通电阻平坦度（典型值2.3Ω）。这确保了在切换音频信号时具有出色的线性度和低失真。 BCT4717是一款专用双路单刀双掷（SPDT）开关，由两个常开（NO）和两个常闭（NC）开关组成。这种配置可用作双路2选1多路复用器。

商品特性

工作电压：1.8V至5.5V
导通电阻：在5.0V时为4.0Ω（典型值）
高带宽：300MHz
快速开关时间：导通时间25ns，关断时间25ns
高关断隔离度：在10MHz时为57dB
低串扰：在10MHz时为99dB
轨到轨操作
TTL/CMOS兼容
先断后通切换
扩展工业温度范围：-40℃至85℃
WQFN-10封装

应用领域

便携式仪器
电池供电设备
计算机外设
手机
个人数字助理（PDA）
MP3播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	-
	导通电阻(Ron)	4Ω
	工作电压	1.8V~5.5V
	导通电容(Con)	-

	属性	参数值
	导通时间(ton)	25ns
	关闭时间(toff)	25ns
	带宽	300MHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	双向模拟通道；无毛刺切换
