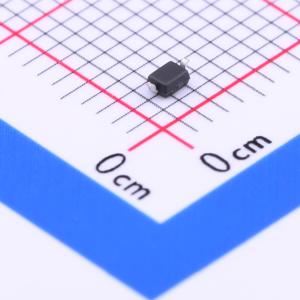

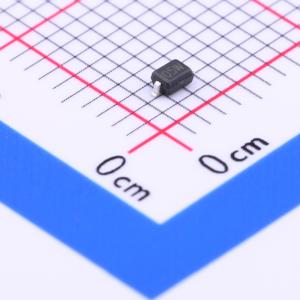

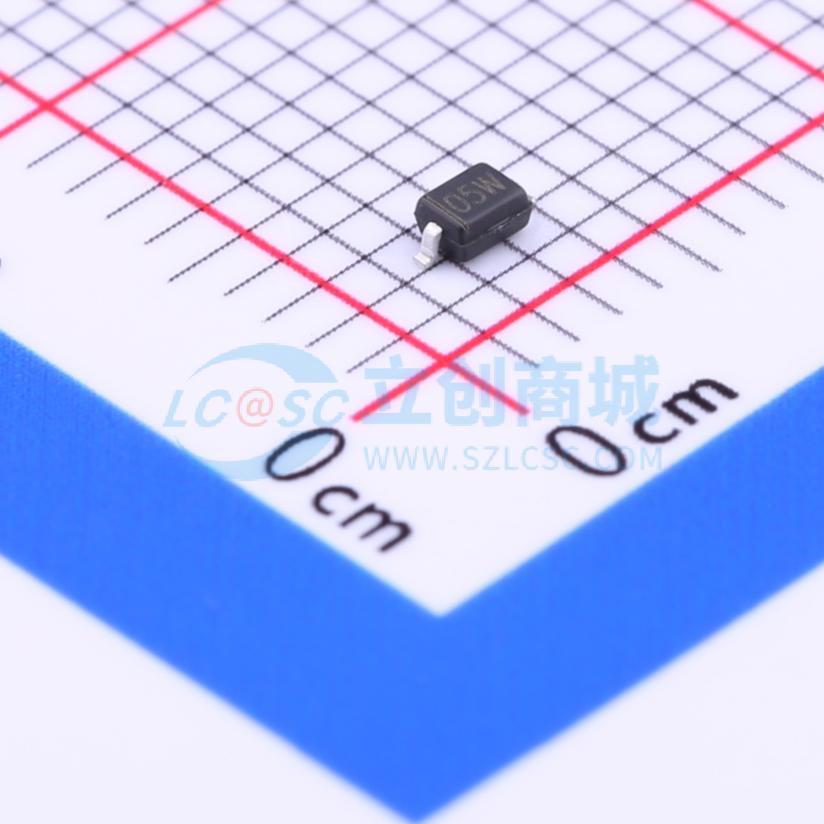

温馨提醒：图片仅供参考，商品以实物为准
CESD323NC5VU-M
单向ESD
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- CREATEK(达晶微)
- 商品型号
- CESD323NC5VU-M
- 商品编号
- C266469
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 20A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品特性
- 200W 峰值脉冲功率（tp = 8 / 20μs）
- SOD-323 封装
- 单向配置
- 低钳位电压
- 低泄漏电流
- 固态硅雪崩技术
- 单条数据/电源线防护，符合以下标准：IEC 61000-4-2 ±15kV 接触放电、±30kV 空气放电；IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）；IEC 61000-4-5（浪涌）12A（8/20 μs）
应用领域
- 基于微处理器的设备
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 个人数字助理（PDA）
- 寻呼机外设
