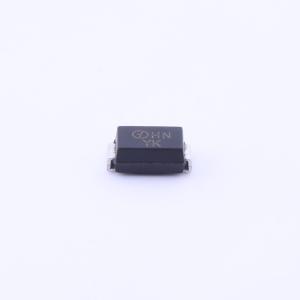

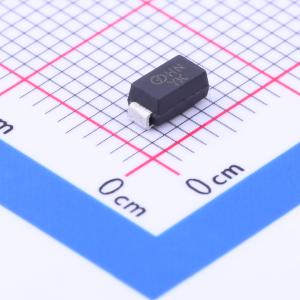

SMAJ30CA
双向TVS 30V截止 峰值脉冲电流：8.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：塑料封装具有UL 94V-0阻燃等级。 针对局域网保护应用进行优化。 符合IEC 1000-4-2 (IEC801-2)标准，适用于数据线的静电放电（ESD）保护。 符合IEC 1000-4-4 (IEC801-4)标准，适用于数据线的电快速瞬变脉冲群（EFT）保护。 低外形封装，内置应力消除，适用于表面贴装应用。 玻璃钝化结。 低增量浪涌电阻，出色的钳位能力。 10/1000μs波形下具有400W的峰值脉冲功率能力，重复率（占空比）：0.01%；78V以上为300W。 响应时间极快。 保证高温焊接：端子在250℃下可承受10秒
- 品牌名称
- GOOD-ARK(固锝)
- 商品型号
- SMAJ30CA
- 商品编号
- C266339
- 商品封装
- DO-214AC(SMA)
- 包装方式
- 编带
- 商品毛重
- 0.111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 30V | |
| 钳位电压 | 48.4V | |
| 峰值脉冲电流(Ipp) | 8.3A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 33.3V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 塑料封装符合美国保险商实验室（UL）94V - 0 阻燃等级
- 针对局域网保护应用进行优化
- 非常适合按照 IEC 1000 - 4 - 2（IEC801 - 2）标准对数据线进行静电放电（ESD）保护
- 非常适合按照 IEC 1000 - 4 - 4（IEC801 - 4）标准对数据线进行电快速瞬变脉冲群（EFT）保护
- 薄型封装，内置应力释放结构，适用于表面贴装应用
- 玻璃钝化结
- 浪涌电阻增量低，箝位能力出色
- 在 10/1000μs 波形下，峰值脉冲功率能力达 400W，重复率（占空比）：0.01%（78V 以上为 300W）
- 响应时间极快
- 保证高温焊接性能：引脚可承受 250℃/10 秒的高温
