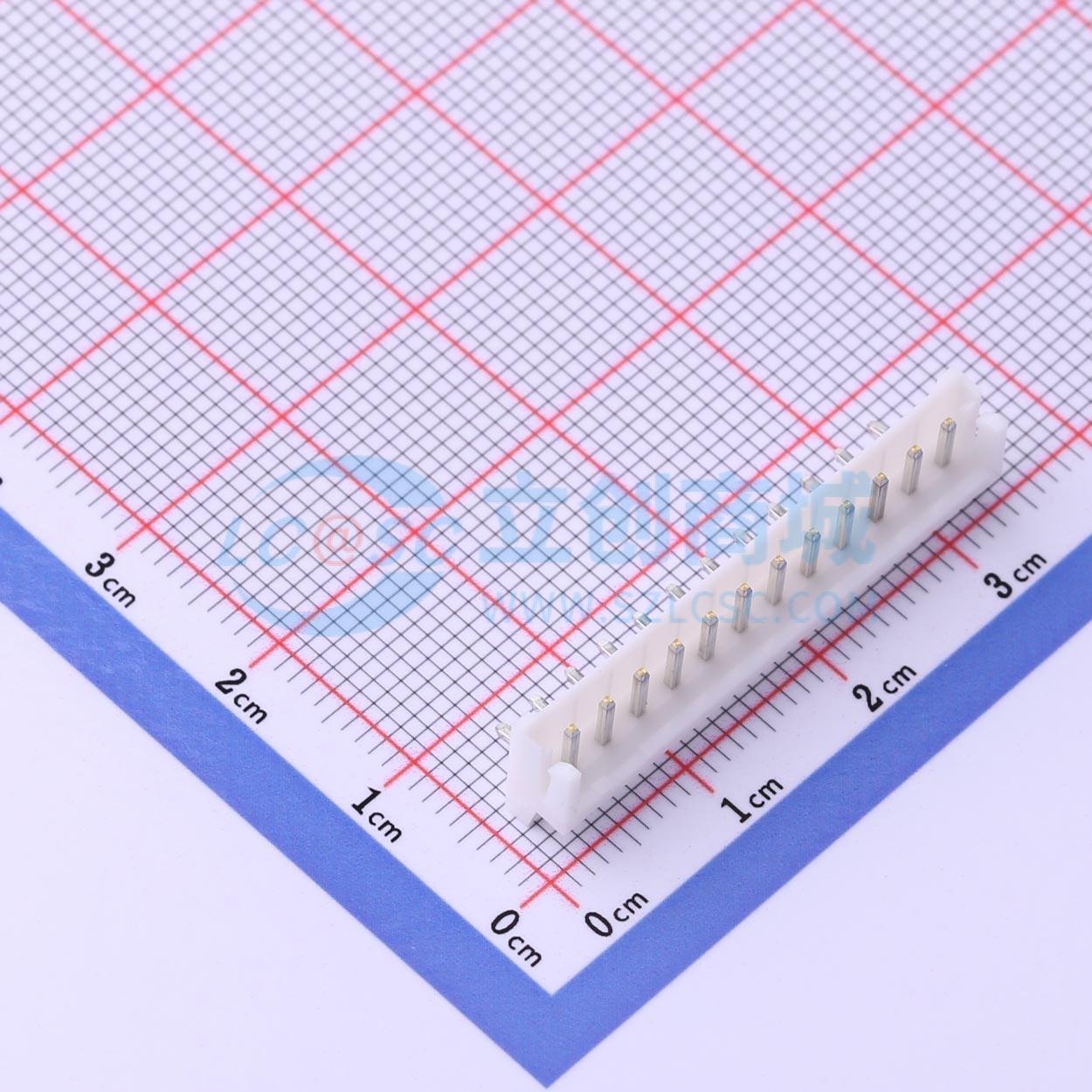

S12B-EH(LF)(SN)实物图

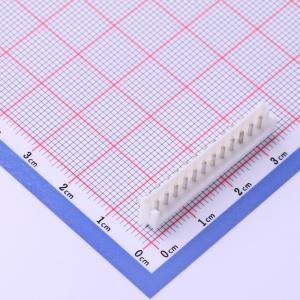

  • S12B-EH(LF)(SN)商品缩略图

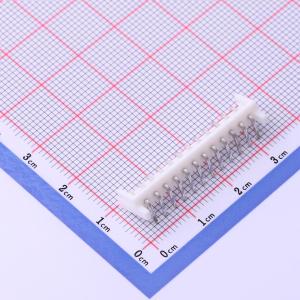

  • S12B-EH(LF)(SN)商品缩略图

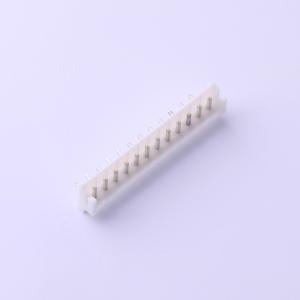

  • S12B-EH(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

S12B-EH(LF)(SN)

1x12P 间距:2.5mm 弯插 系列:EH

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
该连接器厚度最薄,间距为2.5mm,安装后高度为8.1mm,宽度为3.8mm。它旨在满足内部电线与印刷电路板的高密度连接需求,具有紧凑、高可靠性和低成本的特点。
品牌名称
JST
商品型号
S12B-EH(LF)(SN)
商品编号
C265400
商品封装
弯插,P=2.5mm​
包装方式
盒装
商品毛重
0.64克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x12P
间距2.5mm
安装方式弯插
参考系列EH
总PIN数12P
排数1
每排PIN数12
行距-
额定电流3A
触头材质黄铜
属性参数值
触头镀层锡
工作温度-25℃~+85℃
额定电压250V
塑料材质PA66
阻燃等级UL94V-0
附加特征打K脚
颜色白色
Z轴-板上高度4.2mm
X轴-板上底边长度(间距线)32.5mm
Y轴-板上底边宽度8.2mm

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/盒，最小起订量 5 个)
个
起订量：5 个250个/盒

总价金额：

￥ 0.00

近期成交3单
