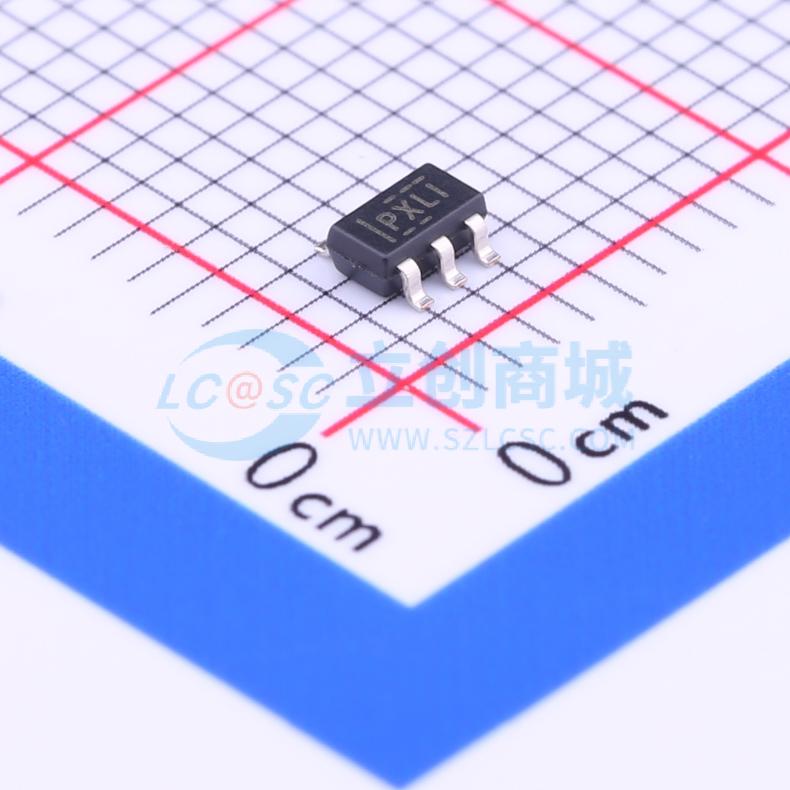

温馨提醒：图片仅供参考，商品以实物为准

TPS2061CDBVR

电流限制型电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2061C 低电平有效且具有输出放电和反向阻断功能的 1A 负载、4.5-5.5V、86mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2061CDBVR
商品编号: C265129
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TPS20xxC和TPS20xxC - 2电源分配开关系列适用于可能遇到重容性负载和短路的应用，如USB。该系列提供多种具有固定电流限制阈值的器件，适用于0.5 A至2 A的应用。

当输出负载超过电流限制阈值时，TPS20xxC和TPS20xxC - 2系列通过以恒流模式工作，将输出电流限制在安全水平。这可在所有条件下提供可预测的故障电流。快速的过载响应时间减轻了主5 V电源在输出短路时提供稳压电源的负担。控制电源开关的上升和下降时间，以最大限度地减少开启和关闭期间的电流浪涌。

商品特性

单电源开关系列
与现有德州仪器（TI）开关产品组合引脚兼容，额定电流为0.5 A、1 A、1.5 A、2 A
±20%精确、固定、恒流限制
快速过流响应：2 µs
消抖故障报告：部分型号（TPS20xxC）有输出放电功能，部分型号（TPS20xxC - 2）无输出放电功能，具备反向电流阻断功能
内置软启动
环境温度范围：-40℃至85℃
符合UL标准，CB文件编号为E169910

应用领域

USB端口和集线器、笔记本电脑和台式电脑
高清数字电视
机顶盒
短路保护

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	1A

	属性	参数值
	工作电压	4.5V~5.5V
	导通电阻	96mΩ
	工作温度	-40℃~+125℃
	特性	短路保护(SCP)；过流保护(OCP)
