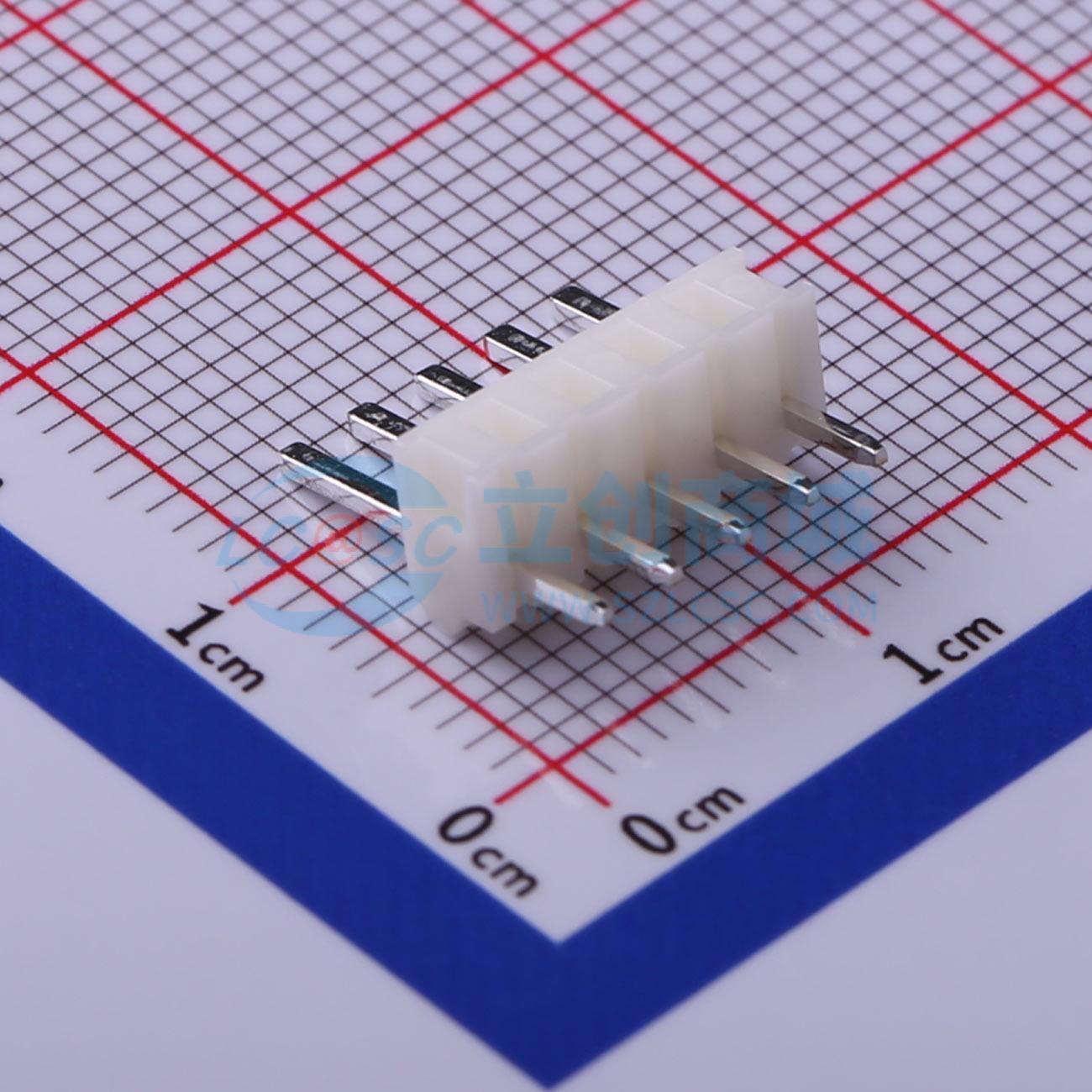

B5P-SHF-1AA(LF)(SN)实物图

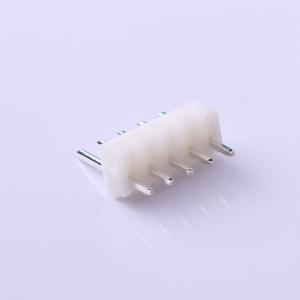

  • B5P-SHF-1AA(LF)(SN)商品缩略图
  • B5P-SHF-1AA(LF)(SN)商品缩略图
  • B5P-SHF-1AA(LF)(SN)商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

B5P-SHF-1AA(LF)(SN)

1x5P 间距:2.5mm 直插 系列:SHF(NH)

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
这是一款用于连接印刷电路板和电线的2.5mm间距连接器,由触点、外壳和插头组成。插头有三种类型:顶部、侧面和底部插入式,通过组合使用,可使电线向上、向下或与印刷电路板平行引出。
品牌名称
JST
商品型号
B5P-SHF-1AA(LF)(SN)
商品编号
C265087
商品封装
插件,P=2.5mm​
包装方式
盒装
商品毛重
0.476克(g)

商品参数

属性参数值
商品目录线对板针座
插针结构1x5P
间距2.5mm
安装方式直插
参考系列SHF(NH)
总PIN数5P
排数1
每排PIN数5
行距-
额定电流3A
属性参数值
触头材质黄铜
触头镀层锡
工作温度-25℃~+85℃
额定电压250V
塑料材质PA66
阻燃等级UL94V-0
颜色白色
Z轴-板上高度12.6mm
Y轴-板上底边宽度5.6mm

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/盒，最小起订量 5 个)
个
起订量：5 个1000个/盒

总价金额：

￥ 0.00

近期成交26单
