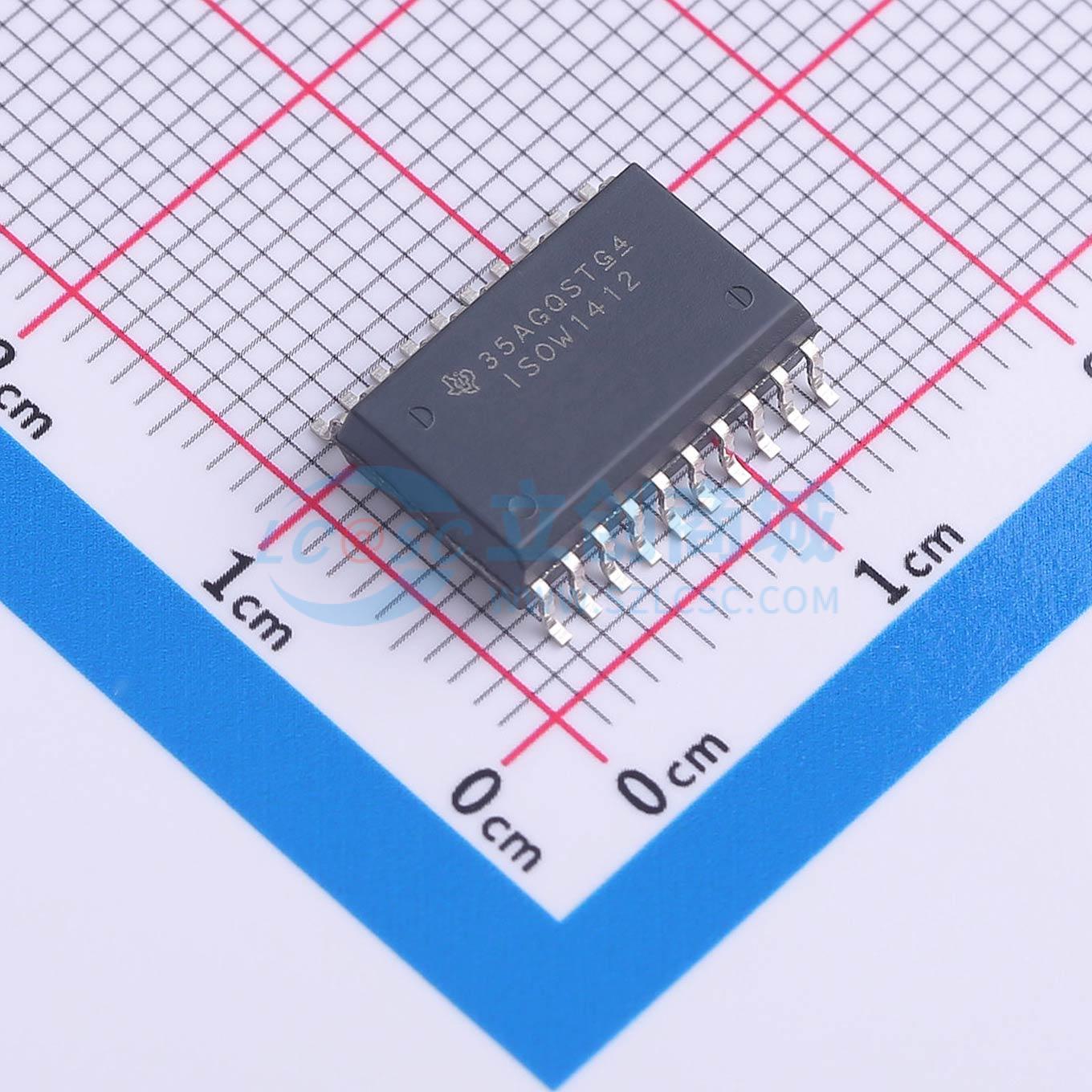

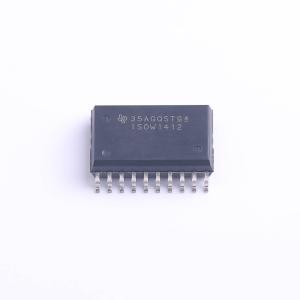

ISOW1412DFMR

ISOW14x2器件是带有内置隔离式DC-DC转换器的电气隔离RS-485/RS-422收发器，在空间受限的隔离设计中无需单独的隔离电源。低辐射的隔离式DC-DC转换器仅需在简单的两层PCB上使用两个铁氧体磁珠，即可满足CISPR 32辐射发射B类标准。额外的20 mA输出电流可用于为板上的其他电路供电。集成的2 Mbps GPIO通道有助于消除用于诊断、LED指示或电源监控的任何额外数字隔离器或光耦合器。 提供两种数据速率选项：ISOW1412针对最高500 kbps进行了优化，ISOW1432适用于最高12 Mbps的数据速率。这些器件除旁路电容外无需任何外部组件即可实现隔离式RS-485端口，非常适合长距离通信。隔离打破了通信节点之间的接地环路，允许更大的共模电压范围。根据UL1577标准，信号和电源路径均具有5 kV_RMS的隔离能力，并根据VDE、TUV、CSA和CQC标准获得了加强绝缘和基本绝缘认证。 通过在PCB上将V_10和V_DD连接在一起，ISOW14x2可在3V至5.5V的单电源电压下工作。如果需要更低的逻辑电平，1.71V至5.5V的逻辑电源（V_10）可以与3V至5.5V的电源转换器电源（V_DD）分离并独立。这些器件支持-40℃至+125℃的宽工作环境温度范围，采用20引脚DFM（与SOIC-20封装尺寸兼容）封装，爬电距离和电气间隙至少为8 mm。

• 符合或超过TIA/EIA-485A标准要求
• 数据速率：
  • ISOW1412：500 kbps
  • ISOW1432：12 Mbps
• 集成低辐射、低噪声的DC-DC转换器
  • 在两层PCB上有裕量地满足CISPR 32 B类和EN 55032 B类标准
  • 25 MHz的低频电源转换器实现低噪声性能
• 额外的2 Mbps GPIO通道
• 高效输出功率：
  • 典型效率：46%
  • VISOOUT精度：±5%
  • 额外输出电流：20 mA
• RS-485与DC-DC独立供电：
  • 逻辑电源（V_10）：1.71V至5.5V
  • 电源转换器电源（V_DD）：3V至5.5V
• 与PROFIBUS兼容的RS-485
  • 总线开路、短路和空闲故障保护
  • 1/8单位负载：总线上最多256个节点
  • 无毛刺上电和掉电
• 加强绝缘和基本绝缘选项
• 高共模瞬态抗扰度（CMTI）：100 kV/μs（典型值）
• 高ESD总线保护：
  • 人体模型（HBM）：±16 kV
  • IEC 61000-4-2接触放电：±8 kV
• 工作温度范围：-40℃至125℃
• 电流限制和热关断
• 20引脚宽体SOIC封装
• 根据DIN VDE V 0884-11:2017-01标准的VDE加强绝缘和基本绝缘认证
• UL 1577组件认可计划
• IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1-2011认证

• 工厂自动化
• 楼宇自动化
• 工业运输
• 太阳能逆变器、保护继电器
• 电机驱动器
