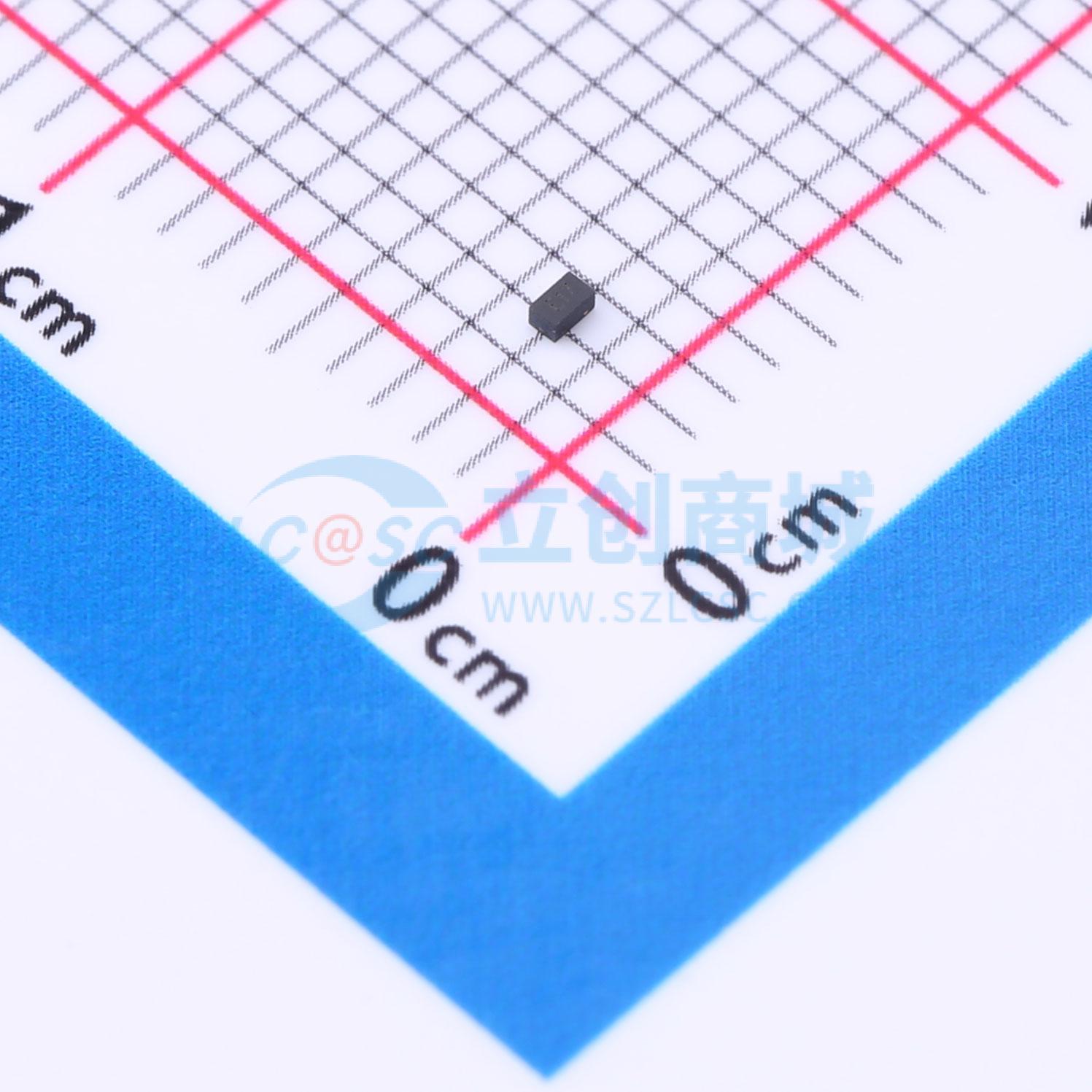

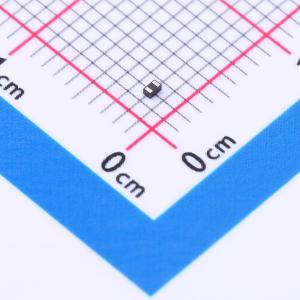

温馨提醒：图片仅供参考，商品以实物为准
CPDQC17VE-HF
双向ESD 17V截止 峰值脉冲电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：双向ESD保护。 IEC 61000-4-2 (ESD)；±30kV（接触）。 表面贴装封装。 小型SMD封装。 高组件密度
- 品牌名称
- Comchip(典琦)
- 商品型号
- CPDQC17VE-HF
- 商品编号
- C2444999
- 商品封装
- SOD-923F(0402)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 46V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 138W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 20V | |
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 23pF |
| 安装类型 | 表面贴装型 |
| 电压-反向断态（典型值） | 17V（最大） |
| 电流-峰值脉冲(10/1000?s) | 3A（8/20?s） |
| 电源线路保护 | 无 |
| 功率-峰值脉冲 | 138W |
| 电压-击穿（最小值） | 20V |
| 不同频率时电容 | 23pF @ 1MHz |
| 不同Ipp时电压-箝位（最大值） | 46V |
| 封装/外壳 | 0402（1006 公制） |
| 工作温度 | -55°C ~ 125°C（TJ） |
| 供应商器件封装 | 0402C/SOD-923F |
| 双向通道 | 1 |
| 类型 | 齐纳 |
| 应用 | 通用 |
