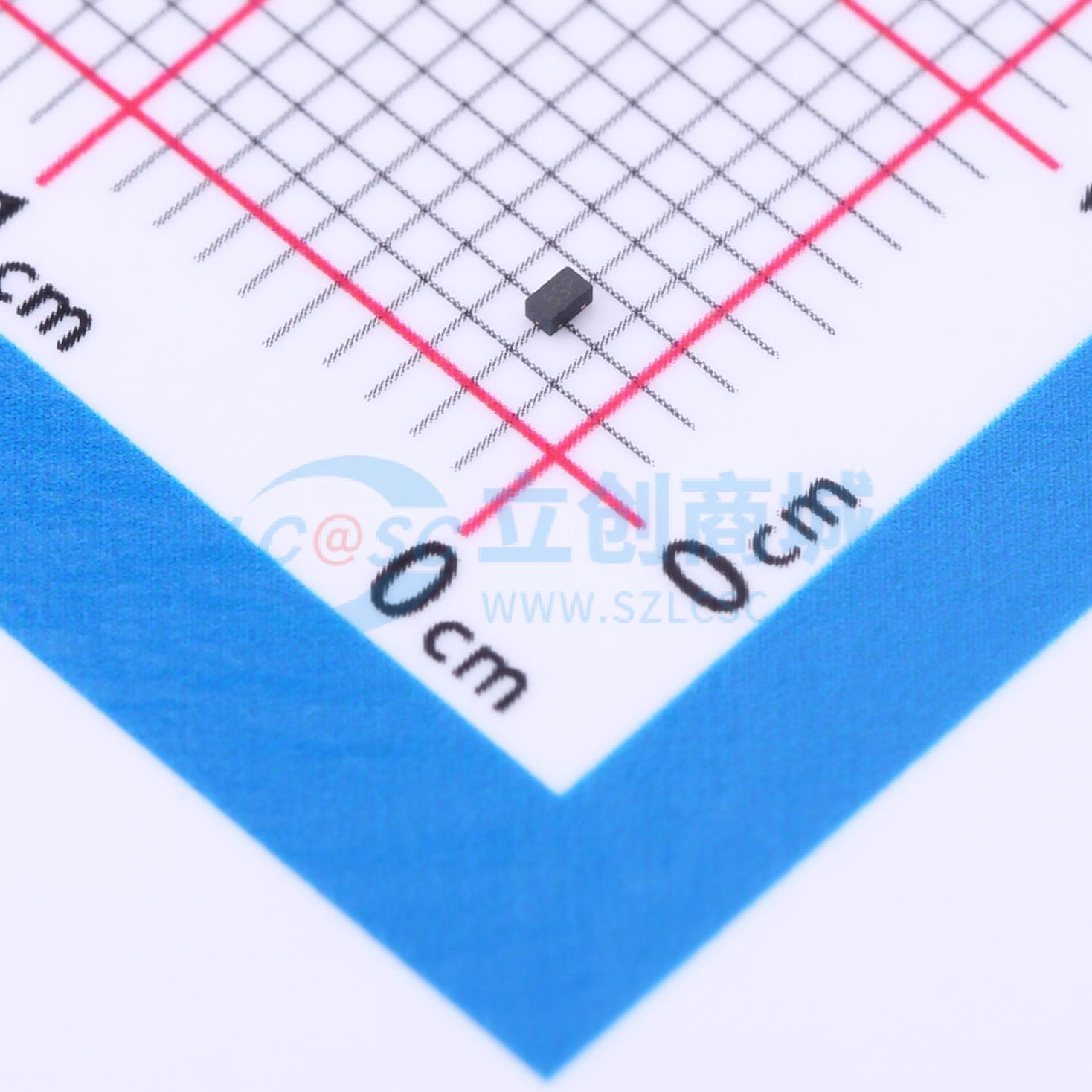

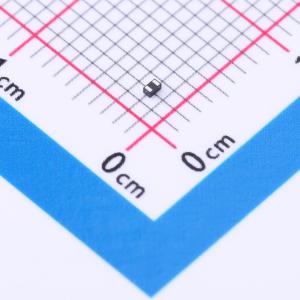

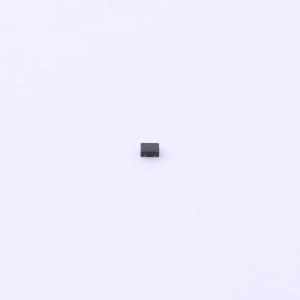

温馨提醒：图片仅供参考，商品以实物为准
ACPDQC5V0ESPC-HF
双向ESD 5V截止 峰值脉冲电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：双向ESD保护。 IEC 61000-4-2 ESD保护高达 ±25 kV（接触）。 表面贴装封装。 超小SMD封装：0402C。 高组件密度。 低钳位电压。 低泄漏。 超低电容：0.28 pF（典型值）。 符合AEC-Q101
- 品牌名称
- Comchip(典琦)
- 商品型号
- ACPDQC5V0ESPC-HF
- 商品编号
- C2443641
- 商品封装
- SOD-923F(0402)
- 包装方式
- 编带
- 商品毛重
- 0.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V；20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.28pF |
商品特性
- 双向ESD保护。
- IEC 61000-4-2 ESD保护高达±25kV（接触）。
- 表面贴装封装。
- 超小型SMD封装：0402C
- 高元件密度。
- 低钳位电压。
- 低泄漏电流。
- 超低电容：0.28 pF（典型值）
- 符合AEC-Q101标准
