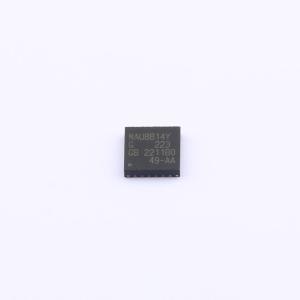

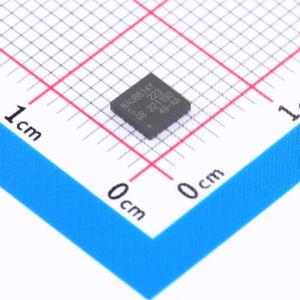

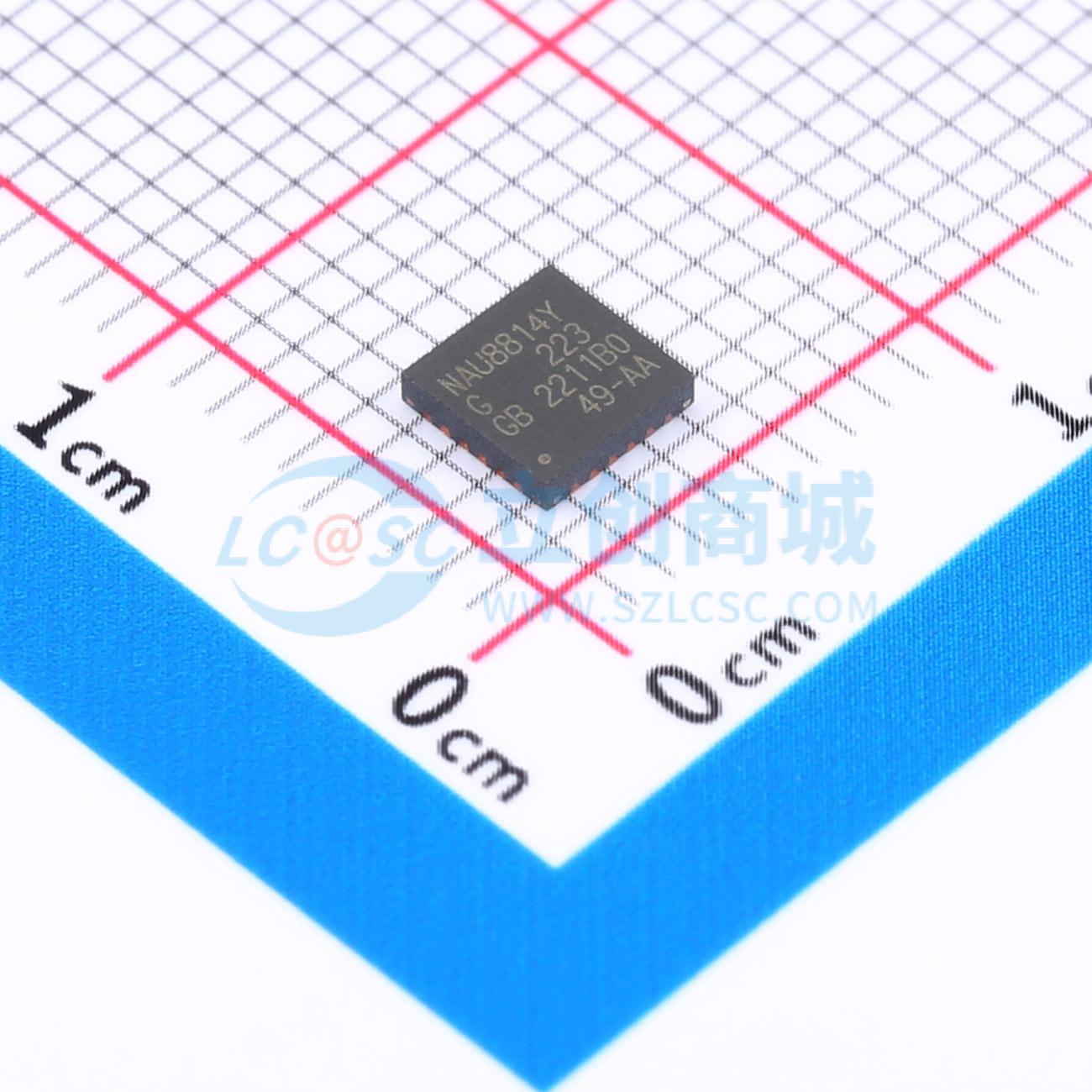

NAU8814YG TR

带扬声器驱动器和均衡器的单声道音频编解码器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NAU8814 是一款经济高效的低功耗宽带单声道音频编解码器。它专为语音电话相关应用而设计。其功能包括 5 频段图形均衡器、带噪声门的自动电平控制（ALC）、可编程增益放大器（PGA）、标准音频接口 I2S、支持时隙分配的脉冲编码调制（PCM）以及片上锁相环（PLL）
品牌名称: NUVOTON(新唐)
商品型号: NAU8814YG TR
商品编号: C2442471

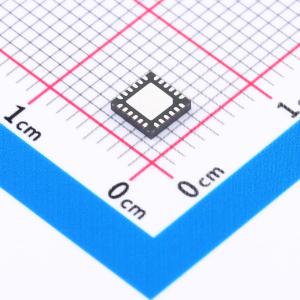

商品封装: QFN-24(4x4)
包装方式: 编带
商品毛重: 0.17克(g)

商品参数

商品概述

NAU8814是一款经济高效的低功耗宽带单声道音频编解码器，专为语音电话相关应用而设计。其功能包括5频段图形均衡器、带噪声门的自动电平控制（ALC）、可编程增益放大器（PGA）、标准音频接口I2S、支持时隙分配的脉冲编码调制（PCM）以及片上锁相环（PLL）。该器件提供一路差分麦克风输入和一路单端辅助输入（多功能）。音频路径中有几个可变增益控制级，还包括单声道线路输出和集成的BTL扬声器驱动器。模拟输入前端配备PGA，可针对各种输入源优化动态范围。麦克风放大器的可编程增益范围为 -12dB至 +35.25dB，可处理两种放大后的麦克风信号。除了用于去除直流偏置电压的数字高通滤波器外，模数转换器（ADC）还具备语音频段数字滤波功能。音频接口（I2S）可接收语音频段数据。数模转换器（DAC）路径包括滤波和混合、可编程增益放大器（PGA）以及软静音功能。数字接口（两线或SPI）具有独立的电源电压，可集成到多电源系统中。NAU8814的工作电源电压范围为2.5V至3.6V，不过数字内核可在低至1.71V的电压下工作以节省功耗。 NAU8814的工作温度范围为 -40℃至 +85℃。可根据需求提供符合汽车级AEC - Q100标准和TS16949规范的器件。

商品特性

24位信号处理线性音频编解码器
音频DAC：信噪比93dB，总谐波失真 -84dB
音频ADC：信噪比91dB，总谐波失真 -79dB
支持2.5 - 48kHz的可变采样率
集成1W（8Ω / 5V）BTL扬声器驱动器
集成40mW（16Ω / 3.3V）耳机驱动器
集成可编程麦克风放大器
集成线路输入和线路输出
耳机/扬声器/线路输出选择
麦克风/线路输入选择
为麦克风提供低噪声偏置
片上锁相环（PLL）
I2S数字接口
PCM时隙分配
SPI和两线串行控制接口（I2C风格；支持读写）
模拟电源：2.5V至3.6V
数字电源：1.71V至3.6V
标称工作电压：3.3V
5频段图形均衡器
可编程自动电平控制（ALC）
ADC陷波滤波器
可编程高通滤波器
数字A/D - D/A直通
工业温度范围： -40℃至 +85℃

应用领域

VoIP电话
会议免提电话
IP PBX
移动电话免提套件
住宅和消费级对讲机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	音频接口芯片
	类型	编解码器
	接口类型	I2S

	属性	参数值
	采样率	2.5kHz~48kHz
	工作电压	2.5V~3.6V
	工作温度	-40℃~+85℃
