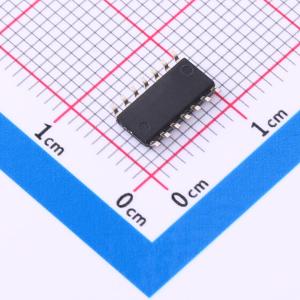

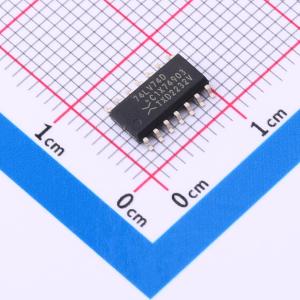

温馨提醒：图片仅供参考，商品以实物为准
74LV74D,118
74LV74D,118
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LV74 是一款双路正边沿触发的 D 型触发器，具有独立的数据（nD）、时钟（nCP）、置位（nSD）和复位（nRD）输入，以及互补的 nQ 和 nQ 输出。在时钟信号由低电平转换为高电平时，满足建立时间和保持时间要求的 D 输入数据将被存储在触发器中，并出现在 nQ 输出端。输入包含钳位二极管
- 品牌名称
- Nexperia(安世)
- 商品型号
- 74LV74D,118
- 商品编号
- C2442304
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1V~5.5V | |
| 时钟频率(fc) | 110MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 17ns@5V,50pF | |
| 系列 | 74LV系列 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 静态电流(Iq) | 20uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 1ns |
应用领域
- 低电压应用
- TTL电平接口
