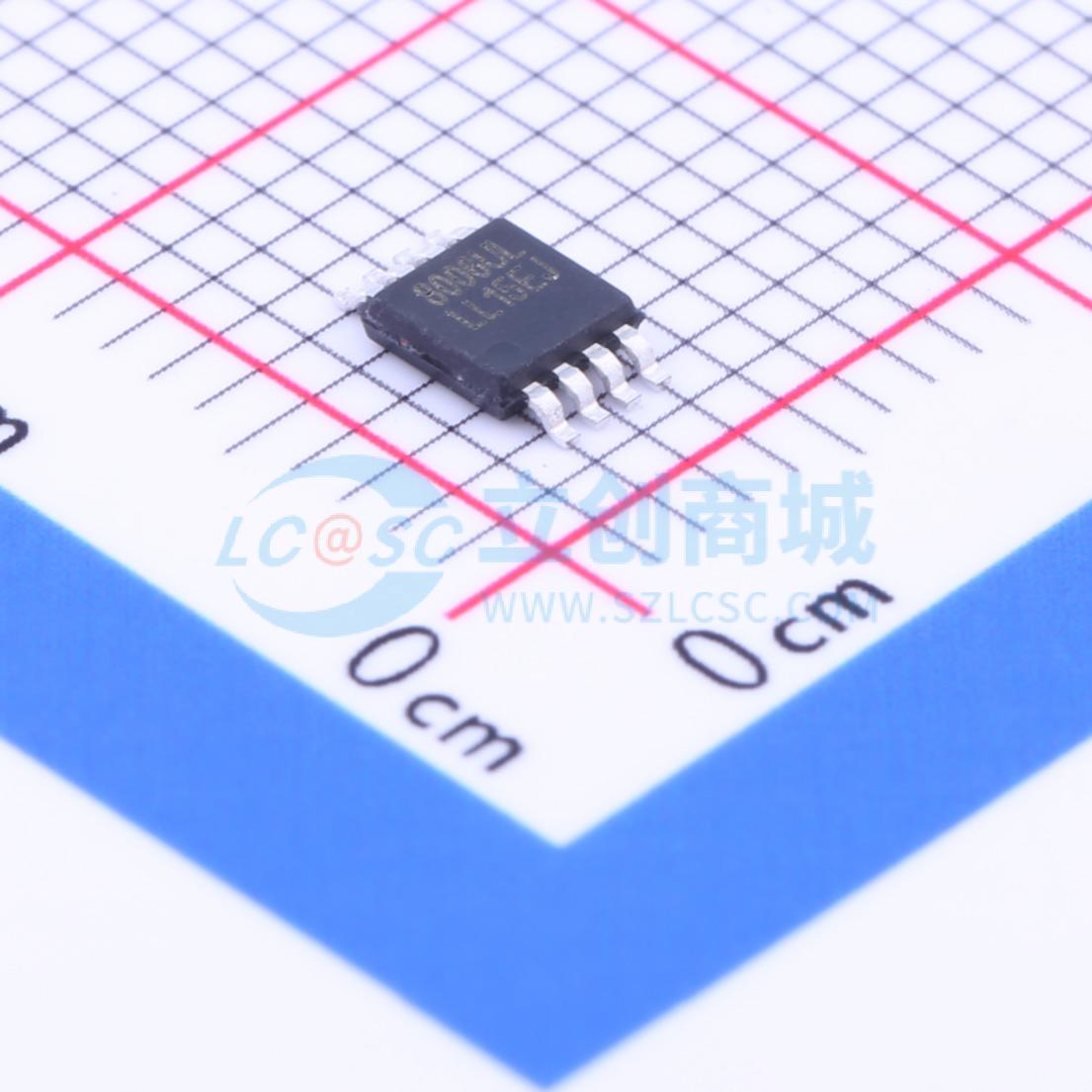

温馨提醒：图片仅供参考，商品以实物为准
LY8006ULT
3.3W单声道D类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Lyontek(来扬)
- 商品型号
- LY8006ULT
- 商品编号
- C261883
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.141克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3.3Wx1@4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | - | |
| 工作温度 | - |
商品概述
在总谐波失真加噪声（THD+N）为10%（典型值）时，由5.5V电源供电，可向4Ω负载输出3.3W功率；在总谐波失真加噪声（THD+N）为10%（典型值）时，由5.5V电源供电，可向8Ω负载输出2.0W功率。电源电压范围为2.5V至5.5V。关断电流低。静态电流低。所需外部元件极少。感性负载无需输出滤波器。输出引脚具备短路保护和自动恢复功能（输出引脚短路、接地短路、电源短路）。开启和关断过渡期间噪声低。可轻松将AB类（LY8891）升级为D类（引脚对引脚替换）。提供无铅环保封装（符合RoHS标准）。采用节省空间的封装 - 8引脚MSOP封装。
LY8006是一款高效的3.3W单声道D类音频功率放大器。它采用低噪声、无滤波器的PWM架构，无需输出滤波器，减少了外部元件数量、系统成本，并简化了设计。
LY8006专为满足便携式电子设备的需求而设计。LY8006采用单一5.5V电源供电，在总谐波失真加噪声（THD + N）为10%的情况下，能够以3.3W的连续平均输出功率驱动4Ω扬声器负载。
在手机中，听筒、免提扬声器和铃声均可由LY8006驱动。LY8006的增益可通过外部配置，通过信号求和实现对多个信号源的独立增益控制。输出引脚短路（输出引脚短路、接地短路和电源短路）保护功能可防止器件在故障条件下受损。
商品特性
- 在总谐波失真加噪声（THD+N）为10%（典型值）时，由5.5V电源供电，可向4Ω负载输出3.3W功率
- 在总谐波失真加噪声（THD+N）为10%（典型值）时，由5.5V电源供电，可向8Ω负载输出2.0W功率
- 电源电压范围为2.5V至5.5V
- 关断电流低
- 静态电流低
- 所需外部元件极少
- 感性负载无需输出滤波器
- 输出引脚具备短路保护和自动恢复功能（输出引脚短路、接地短路、电源短路）
- 开启和关断过渡期间噪声低
- 可轻松将AB类（LY8891）升级为D类（引脚对引脚替换）
- 提供无铅环保封装（符合RoHS标准）
- 采用节省空间的封装 - 8引脚MSOP封装
应用领域
- 便携式电子设备
- 移动电话
- 个人数字助理（PDA）
