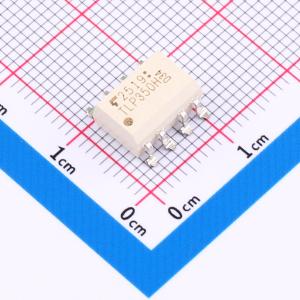

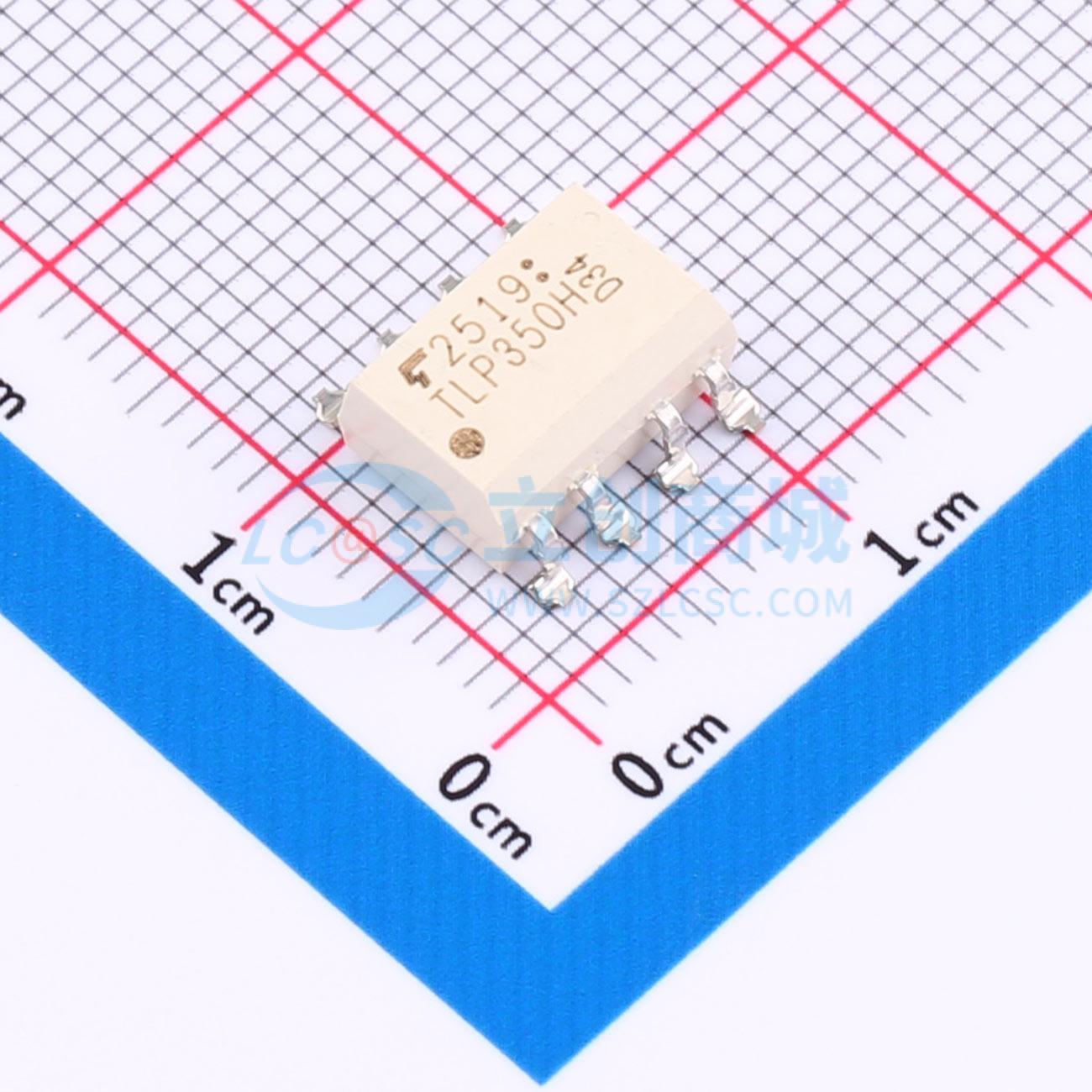

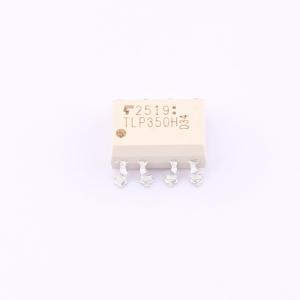

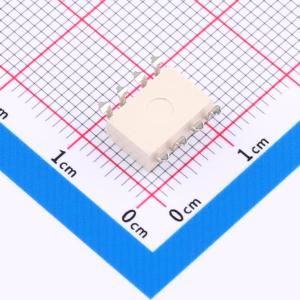

温馨提醒：图片仅供参考，商品以实物为准
TLP350H(TP1,F)
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款DIP8封装的光耦合器，由GaAAs红外发光二极管 (LED) 与集成的高增益、高速光电探测器IC芯片光耦合而成。它可在高达125℃的温度下保证性能和规格。内部有法拉第屏蔽，可保证±20kV/μs的共模瞬态抗扰度。具有图腾柱输出，可吸收和提供电流。适用于小容量至中等容量的IGBT和功率MOSFET栅极驱动。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP350H(TP1,F)
- 商品编号
- C261928
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 2.288克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 耗散功率(Pd) | 260mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA |
