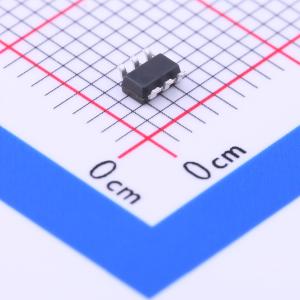

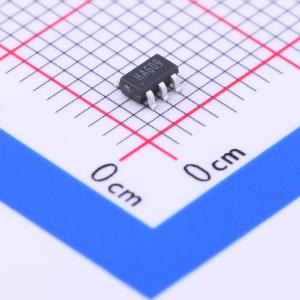

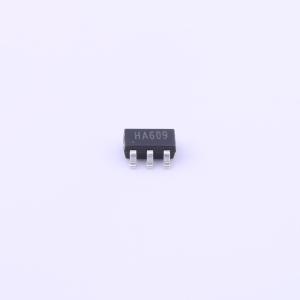

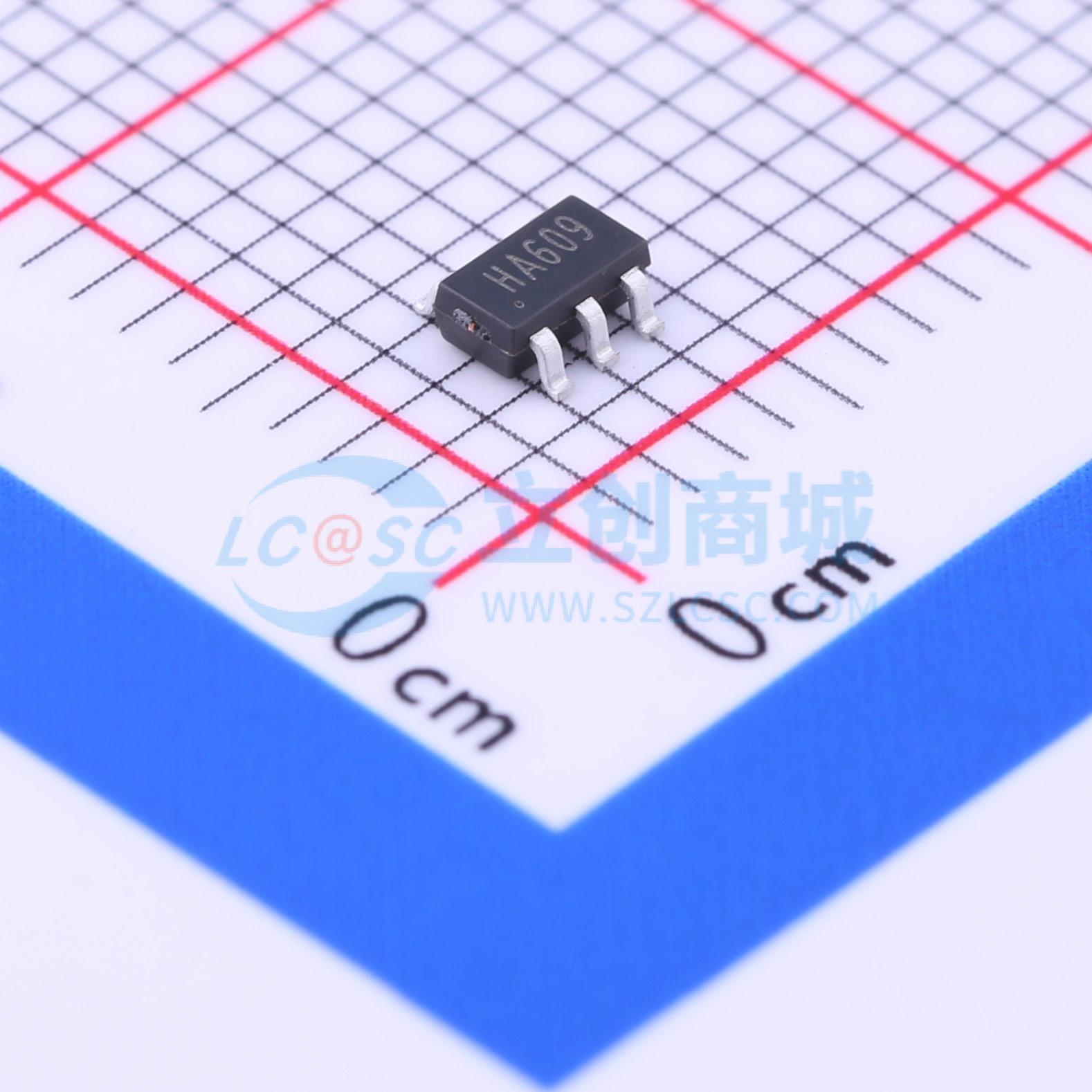

KP112LGA
KP112LGA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 商品型号
- KP112LGA
- 商品编号
- C261499
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | 17.5kHz~120kHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激；降压-升压 | |
| 工作温度 | -40℃~+125℃ |
商品概述
KP112是一款隔离型、原边控制PWM驱动芯片。KP112主要应用于中小功率段单级式带PFC控制的AC-DC LED驱动器中。 KP112采用数字PWM控制方案和原边电流控制技术，在无需外部补偿和采用极少的外部元件完成低成本LED驱动器设计的同时，可获得高功率因数和优越的LED电流调整率。另外，芯片采用准谐振开关技术，可获得优越的EMI性能和较高的系统效率，芯片适用于反激型和升降压型拓扑。 KP112内置完备的保护功能，输入欠压保护(UVLO)、LED开路和短路保护、采样电阻短路和开路保护、过压保护和过温保护。同时，芯片的启动电流超低，可使用较小的VDD电容降低启动时间，提高系统效率。
商品特性
- 低成本原边控制方案，系统效率高于90%
- 功率因数大于0.95，THD小于15%
- 快速的启动时间，小于500ms
- 准谐振工作模式，效率高、EMI性能优
- 数字PWM控制，无需外部补偿
- 集成式线电压补偿优化调整率
- 内置完备的保护功能：
- LED开路和短路保护
- 采样电阻开路和短路保护
- VDD过压保护 (OVP)
- 逐周期过流保护
- 线电压缺失保护
- 过温保护 (OTP)
- 内部软启动
- 超小SOT23-6L封装
应用领域
- LED灯泡固态照明
