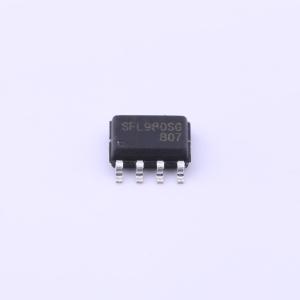

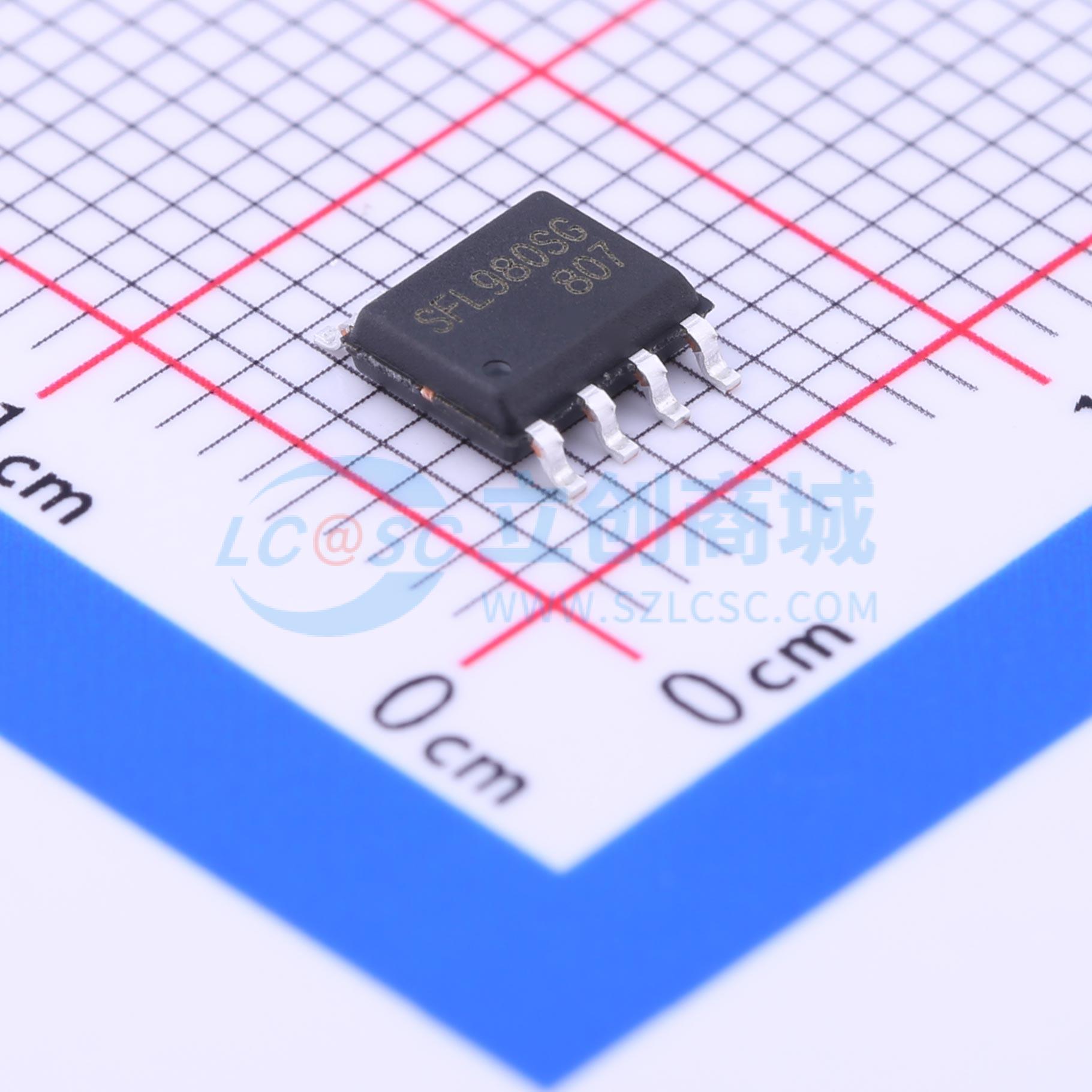

SFL980SG

SFL980单芯片集成700V高压启动器件，启动时间小于100毫秒，可以实现“即开即亮”，是针对隔离Flyback架构优化的高PF值、低THD、高精度LED恒流控制器，适用于LED照明领域。该芯片采用专利的“super - PFC/PSRTM”控制架构和“min - THDTM”技术，能够实现高达90%的转换效率、高于0.92的功率因子、小于10%的THD以及量产±4%的恒流精度。 SFL980内置专利的高精度闭环恒流算法，支持准谐振QR和DCM模式，同时内置负载调整补偿和AC线电压补偿，大大提高了LED输出恒流精度。芯片最高工作频率被钳频在90KHz，配合输出GATE软驱动，使LED电源具有较好的传导和辐射EMI性能。SFL980采用准谐振(QR)控制，通过谷底导通方式减少了开关损耗，显著的增加了能量转换效率。SFL980具有非常宽的VDD工作电压范围，可从10.5V到27V，使得LED系统设计更加方便。 SFL980集成了诸多保护功能，包括VDD欠压保护，VDD OVP过压保护，LED短路/开路保护，芯片过温度保护，逐周期过流保护，管脚浮空保护等。VDD OVP过压保护为拔插头锁存保护模式，其它保护为自动重启保护模式。SFL980提供SOP8封装形式。

• 内置700V高压启动器件，启动时间小于100毫秒，实现LED灯的“即开即亮”
• 专利“super - PFC/PSRTM”控制，实现PF>0.92
• 采用“min - THDTM”技术，THD<10%
• 准谐振控制，效率高达90%
• 内置闭环恒流算法，无需外部电感量补偿，支持QR和DCM模式
• 内置1.5%精度的闭环恒流参考基准
• 原边反馈控制(PSR)，省去光耦和TL431
• 内置90KHz钳频，良好的EMI性能
• 可实现±4%的量产恒流精度
• 内置AC线输入恒流补偿，提高恒流精度
• LED短路/开路保护
• 超低启动电流，管脚浮空保护
• 宽VDD工作电压范围，方便LED系统设计
• 芯片过温度保护(OTP)
• 内置LED输出电压钳位
• 逐周期电流限制，内置前沿消隐
• VDD OVP拔插头锁存(latch plug - off)保护
• VDD UVLO (欠电压保护)和钳位

• LED照明
