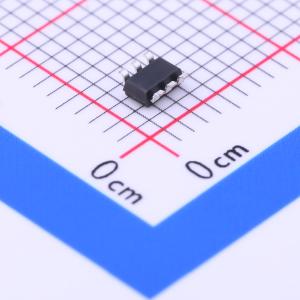

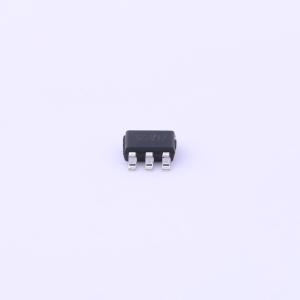

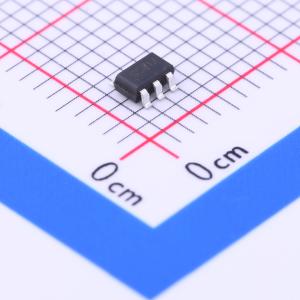

SFL950LG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Sifirst(赛威科技)
商品型号: SFL950LG
商品编号: C261363
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

SFL950是针对隔离Flyback架构优化的高PF值、低THD、高精度LED恒流控制器，适用于LED照明领域。该芯片采用专利的“super - PFC/PSRTM”和“min - THDTM”控制架构，能够实现高达90%的转换效率、高于0.92的功率因子、小于10%的THD以及量产±4%的恒流精度。 SFL950内置专利的高精度闭环恒流算法，支持准谐振QR和DCM模式，同时内置负载调整补偿和AC线电压补偿，大大提高了LED输出恒流精度。芯片最高工作频率被钳频在90KHz，配合输出GATE软驱动，使LED电源具有较好的传导和辐射EMI性能。SFL950采用准谐振(QR)控制，通过谷底导通方式减少了开关损耗，显著地增加了能量转换效率。SFL950具有非常宽的VDD工作电压范围，可从10.5V到27V，使得LED系统设计更加方便。 SFL950集成了诸多保护功能，包括VDD欠压保护，VDD过压保护，LED短路/开路保护，芯片过温度保护，逐周期过流保护，管脚浮空保护，VDD最高电压钳位等。 SFL950提供SOT23 - 6封装形式。

商品特性

专利“super - PFC/PSRTM”控制，实现PF > 0.92
采用“min - THDTM”技术，THD < 10%
准谐振控制，效率高达90%
内置闭环恒流算法，无需外部电感量补偿，支持QR和DCM模式
内置1.5%精度的闭环恒流参考基准
原边反馈控制(PSR)，省去光耦和TL431
内置90KHz钳频，良好的EMI性能
可实现±4%的量产恒流精度
内置AC线输入恒流补偿，提高恒流精度
LED短路/开路保护
超低启动电流
宽VDD工作电压范围，方便LED系统设计
芯片过温度保护(OTP)
内置LED输出电压钳位
管脚浮空保护
逐周期电流限制，内置前沿消隐
VDD UVLO(欠电压保护)、OVP(过压保护)和钳位保护

应用领域

LED球泡灯、射灯
LED Tube Light

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	输入电压	-
	开关频率	-
	通道数	-

	属性	参数值
	输出电压	-
	调光	-
	特性	-
	拓扑结构	-
	工作温度	-40℃~+85℃
