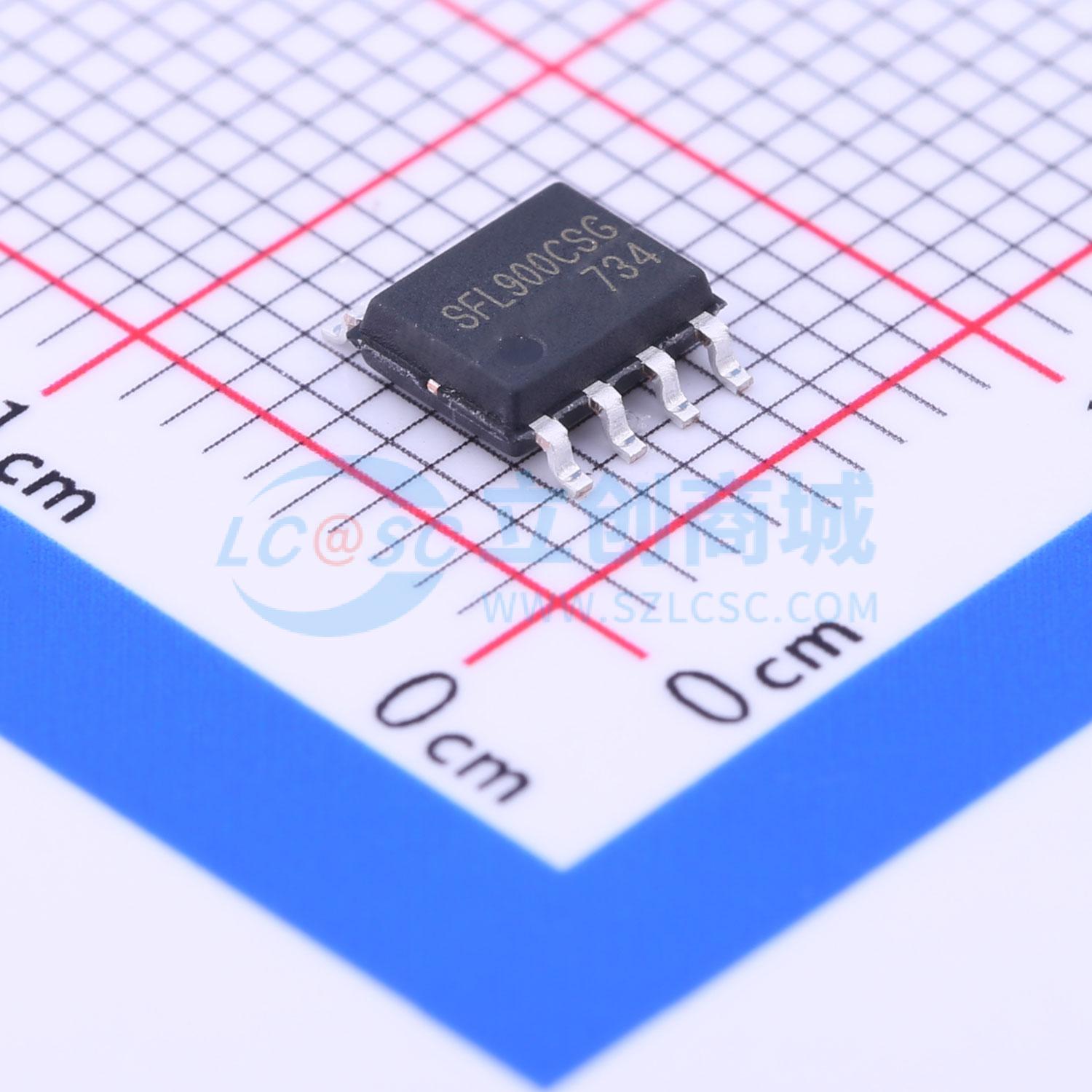

SFL900CSG

高性能高功率因数反激式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款专为LED照明应用设计的高性能、高功率因数反激式PWM控制器。采用独特的superPFC/PSR™，可同时支持PSR和SSR应用。与主流PFC控制器引脚兼容，集成专有min-THD™技术，可实现通用输入线总谐波失真小于10%。内置负载CC补偿和交流线路CC补偿功能，可提高LED输出CC精度。具有最大90KHz频率钳位功能和软图腾柱栅极驱动器，以改善系统传导和辐射EMI。在IC上电前清除外部EA反馈网络，可减少启动时LED电流尖峰，上电期间具有软启动控制。
品牌名称: Sifirst(赛威科技)
商品型号: SFL900CSG
商品编号: C261362
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

SFL900C是一款高性能、高功率因数的反激式PWM控制器，专为LED照明应用设计。该IC采用了独特的superPFC/PSRTM技术，可同时支持PSR和SSR应用。SFL900C与主流的PFC控制器如XX6561/6562、XX7527等引脚兼容。SFL900C还集成了专有的min-THDTM技术，对于通用线路输入，可以实现小于10%的总谐波失真(THD)。

SFL900C内置了负载CC补偿和交流线路CC补偿功能，可以进一步提高LED输出电流精度。该IC具有最大90KHz频率钳位功能和软图腾柱栅极驱动器，以改善系统的传导和辐射EMI。在IC上电前，会清除外部EA反馈网络，这可以减少启动时的LED电流尖峰。该IC还在上电期间具有软启动控制。

在SFL900C中，专有的“频率调整”功能有助于改善THD性能，同时确保无音频噪声操作。SFL900C集成了欠压锁定(UVLO)、LED开路/短路保护、VCC过压保护(OVP)、负载过压保护(负载OVP)、软启动、逐周期电流限制(OCP)、轻载时的突发模式控制、GD钳位、VCC钳位等功能和保护。

SFL900C提供SOP-8和DIP-8封装。

商品特性

超级功率因数校正/初级侧调节控制器，支持初级侧调节（PSR）和次级侧调节（SSR）
与流行的PFC控制器引脚兼容
使用最小THD技术实现总谐波失真小于10%
内置交流线路和负载补偿，以实现高精度LED输出电流
高线性的模拟乘法器，带有“频率调整”功能，以实现高功率因数
最大90kHz的频率钳位，用于电磁干扰抑制
LED开路/短路保护
轻载时的突发模式控制
内部电压基准精度为1.5%
极低的启动电流
带有11.7V迟滞的欠压锁定
内置软启动
上电前清除外部EA反馈网络
周期性电流限制
内置前缘消隐（LEB）
VCC过压保护（OVP）
无音频噪声操作
10V至32V宽范围VCC电压
500mA驱动能力

应用领域

LED照明应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	10V~32V
	开关频率	90kHz
	通道数	-
	输出电压	-

	属性	参数值
	调光	-
	特性	过压保护(OVP)；过流保护(OCP)；短路保护(SCP)
	拓扑结构	反激
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
