SF5887SGT

SF5887是一款高性能的第二代准谐振（QR-II™）PWM控制器，适用于离线反激式电源转换器应用。内置的专有QR-II™技术具备高级保护功能，可在不增加系统成本的情况下提高开关电源（SMPS）的可靠性和性能。

在SF5887中，“数字抗抖动”功能可在给定负载下自动选择并锁定谷底，从而实现无音频噪声运行。另一方面，“数字频率抖动”功能使系统比传统准谐振系统具有更出色的电磁干扰（EMI）性能。

SF5887是一款多模式控制器。满载时，该IC根据交流线路输入工作在连续导通模式（CCM）或准谐振（QR）模式。当负载降低时，IC进入“数字频率折返”模式以提高电源转换效率。当输出功率非常小时，IC进入突发模式，在无音频噪声的情况下提供出色的效率。SF5887集成了欠压锁定（UVLO）、VCC过压保护（OVP）、输出过压保护（输出OVP）、可编程过温保护（OTP）、逐周期电流限制（OCP）、引脚浮空保护、过载保护（OLP）、软启动、VCC钳位、栅极钳位等功能和保护。在SF5887中，保护功能采用自动恢复模式保护。

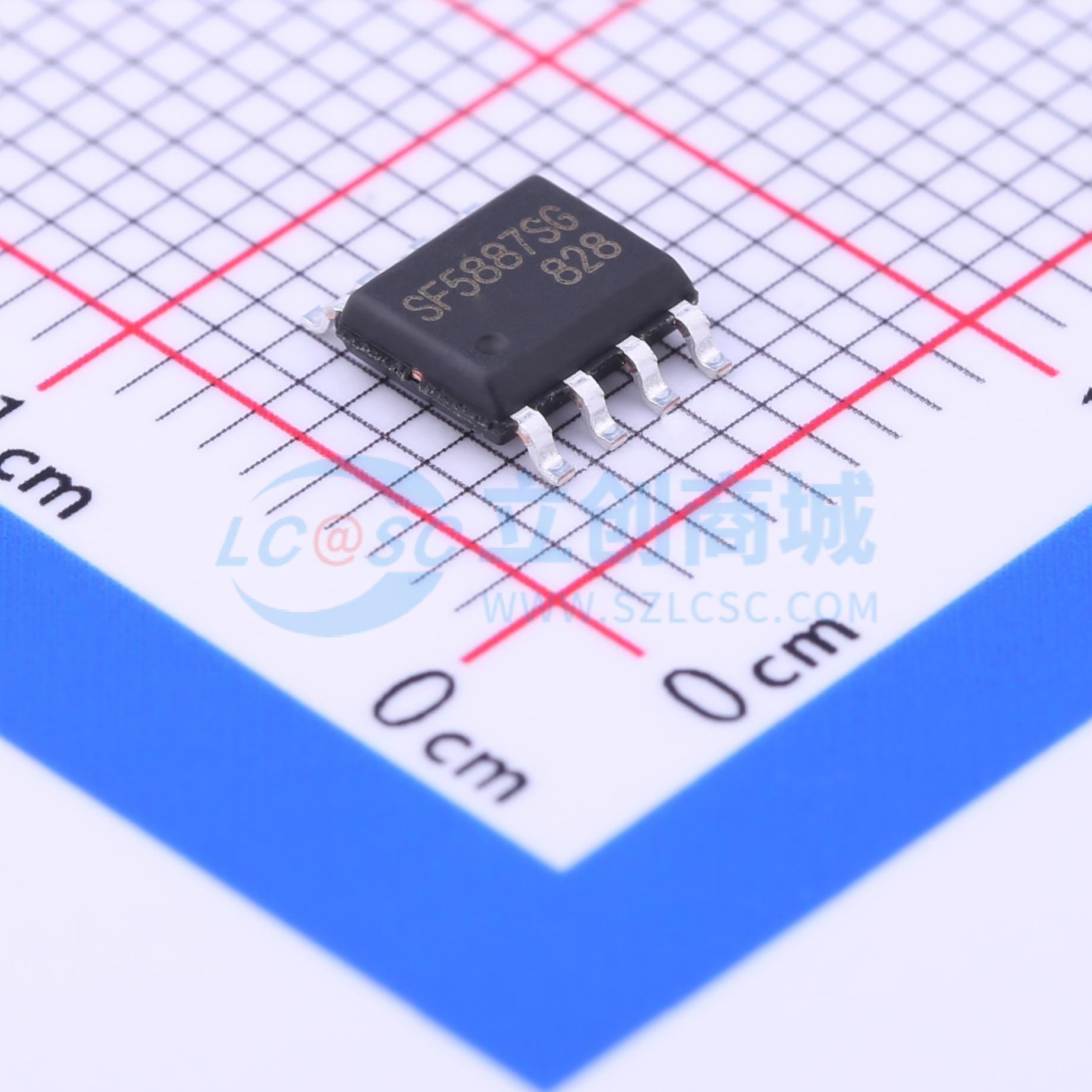

SF5887采用SOP8封装。

• 符合EPS六级标准
• 专有QR-II™技术：数字抗抖动实现无音频噪声运行、数字频率折返、数字频率抖动以改善EMI
• 可编程过温保护（OTP）
• 多模式运行以实现高效率
• 最大导通时间12.7μs
• 最大频率限制80kHz
• 准谐振模式下频率低钳位52kHz
• 最大占空比65%
• 连续导通模式（CCM）自适应斜率补偿
• 内置软启动功能
• 引脚浮空保护
• 内置同步斜率补偿
• 逐周期电流限制
• 前沿消隐（LEB）
• 恒功率限制
• VDD欠压锁定、过压保护及钳位

• 交流/直流适配器
• 开关电源
