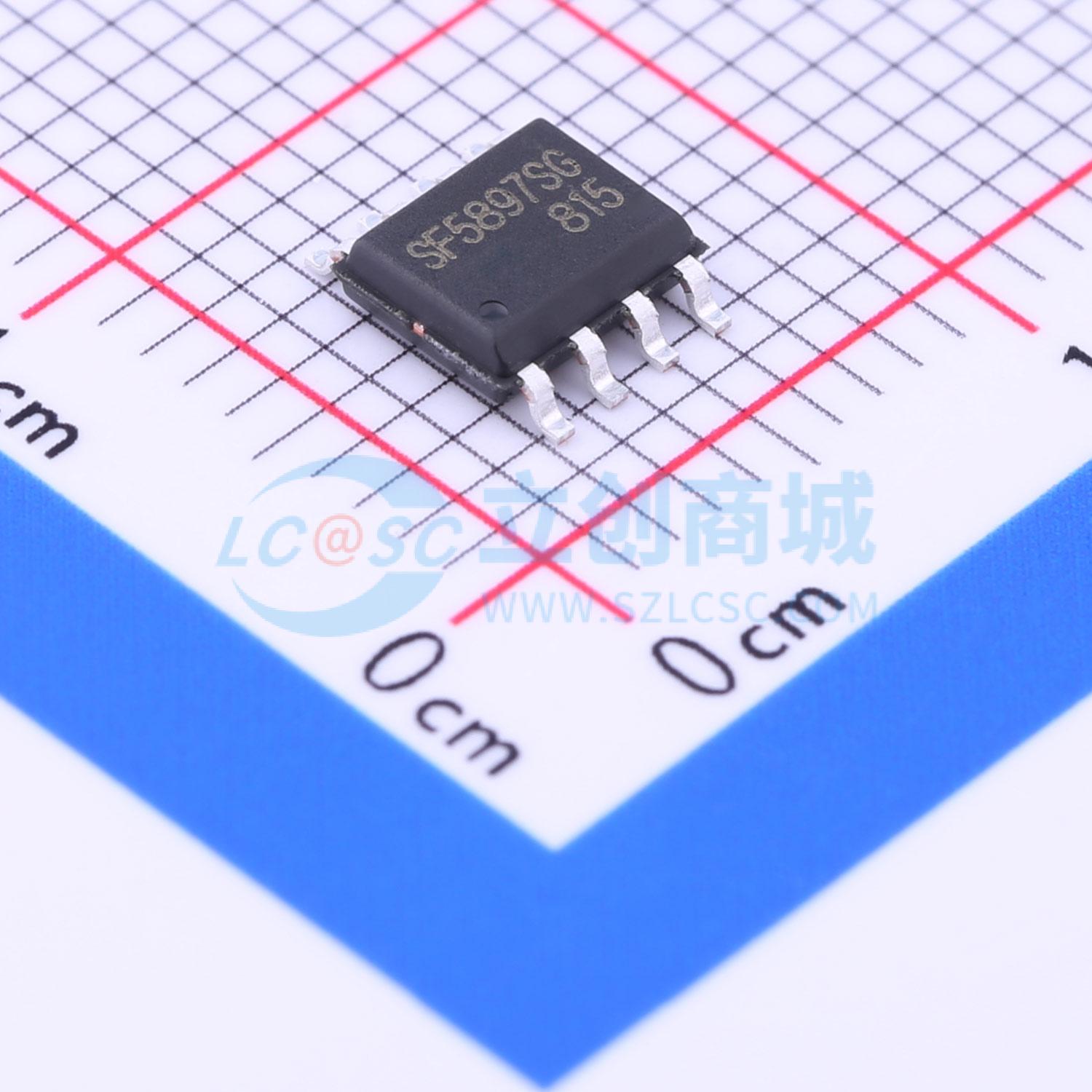

SF5897SGT

SF5897是一款高性能的第二代准谐振（QR-II）PWM控制器，适用于离线反激式电源转换器应用。内置的专有HV-mWTM技术和具备高级保护功能的QR-II技术可提高开关电源（SMPS）的可靠性和性能。SF5897可在轻载时关闭FPC电源，以实现更高的效率。在SF5897中，“数字抗抖动”功能可在给定负载下自动选择并锁定一个谷底，从而实现无音频噪声运行。另一方面，“数字频率抖动”功能使系统比传统QR系统具有更出色的EMI性能。SF5897是一款多模式控制器。在满载时，该IC根据交流线路输入工作在CCM模式或QR模式。当负载降低时，IC进入“数字频率折返”模式以提高电源转换效率。当输出功率非常小时，IC进入间歇模式，可实现超低待机功耗。SF5897集成了欠压锁定（UVLO）、VDD过压保护（VDD OVP）、输出过压保护（输出OVP）、逐周期电流限制（OCP）、引脚浮空保护、过载保护（OLP）、软启动、VDD钳位、栅极钳位等功能和保护。在SF5897中，VDD OVP和输出OVP为锁存模式保护，其他保护为自动恢复模式。SF5897采用SOP8封装。

• 符合EPS 6级标准
• 集成智能PFC控制功能
• 专有QR-II技术：数字抗抖动实现无音频噪声运行、数字频率折返、数字频率抖动
• 专有HV-mWTM技术实现超低待机功耗
• 多模式运行以实现高效率
• 最大导通时间12.7μs
• 最大频率限制80kHz
• QR模式下频率低钳位53kHz
• 最大占空比65%
• CCM模式自适应斜率补偿
• 锁存插拔保护
• 内置软启动功能
• 引脚浮空保护
• 内置同步斜率补偿
• 逐周期电流限制
• 前沿消隐（LEB）
• 恒功率限制
• VDD欠压锁定、过压保护及钳位

• AC/DC适配器
• 开关电源
