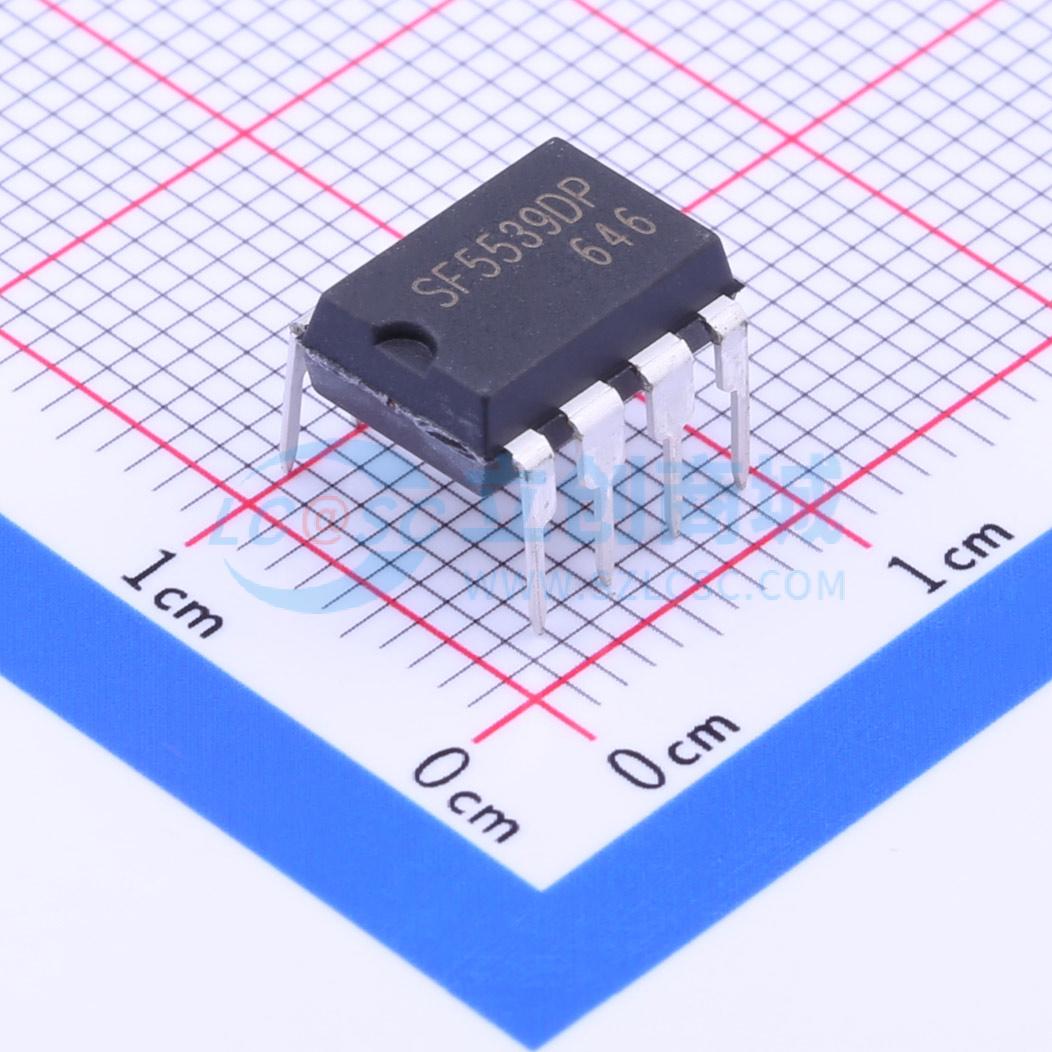

SF5539DP

高性能集成电流模式PWM电源开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SF5539是一款高性能、高效率、高度集成的电流模式PWM功率开关，适用于离线反激式转换器应用。在SF5539中，带有混频功能的PWM开关频率固定为50KHz，并经过微调以控制在较窄范围内。当输出功率需求降低时，该IC会基于专有BalanceTM控制技术降低开关频率，以提高轻载时的功率转换效率
品牌名称: Sifirst(赛威科技)
商品型号: SF5539DP
商品编号: C261345
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.878克(g)

商品参数

商品概述

SF5539是一款高性能、高效率、高度集成的电流模式PWM功率开关，适用于离线反激式转换器应用。在SF5539中，带有混频功能的PWM开关频率固定为50kHz，并经过微调以确保在较窄范围内。当输出功率需求降低时，该IC基于专有的η - Balance™控制技术降低开关频率，以提高轻载时的功率转换效率。当输出功率降至给定值以下时，IC进入突发模式，在无音频噪声的情况下实现出色的效率。该IC采用矽力杰专有的控制算法，可实现“零OCP/OPP恢复间隙”。同时，可补偿OCP/OPP随通用输入电压的变化。该IC内置同步斜坡补偿，以防止在高PWM占空比输出时出现次谐波振荡。此外，IC还内置软启动功能，以减轻上电期间MOSFET所承受的应力。 SF5539集成了欠压锁定（UVLO）、VCC过压保护（OVP）、逐周期电流限制（OCP）、引脚浮空保护、过载保护（OLP）、VCC钳位、前沿消隐（LEB）等功能和保护机制。

商品特性

待机功耗低于75mW
内置600V功率MOSFET
可编程的OLP消抖时间
专有的Ω̅₁ - Balance™控制技术，提升轻载效率
专有的“零OCP/OPP恢复间隙”控制
固定50kHz开关频率
内置软启动功能
极低的启动电流
降频和突发模式控制，实现节能
电流模式控制
内置频率混频功能
内置同步斜坡补偿
逐周期电流限制
内置前沿消隐（LEB）
恒功率限制
引脚浮空保护
无音频噪声运行
VDD过压保护及钳位
VDD欠压锁定（UVLO）

应用领域

AC/DC适配器
开放式开关电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	11V~25V
	开关频率	45kHz~55kHz
	最大占空比	80%

	属性	参数值
	晶体管耐压	600V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+85℃
	反馈方式	副边反馈
