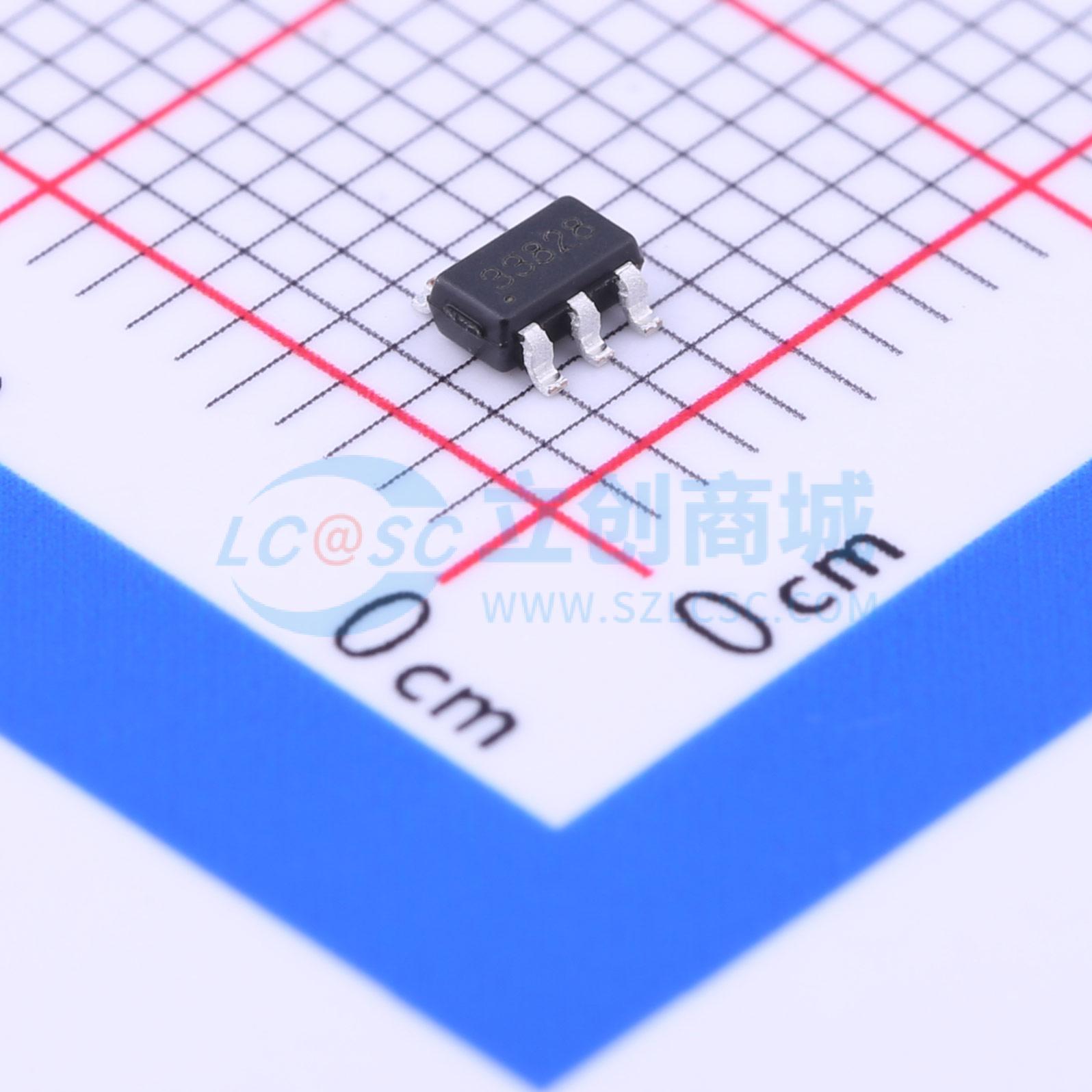

SF5533LGT

SF5533是一款高性能、高效率、高度集成的电流模式PWM控制器，适用于离线反激式转换器应用。SF5533的过负载保护（OLP）消抖时间可进行编程设置。 在SF5533中，带有频率抖动的PWM开关频率固定为65KHz，并经过微调以确保在较窄范围内。当输出功率需求降低时，该IC基于专有的η-BalanceTM控制技术降低开关频率，以提高轻载时的功率转换效率。当输出功率降至给定值以下时，IC进入间歇模式，可实现空载功耗低于75mW。 该IC采用矽力杰专有的控制算法，可实现“零过流保护（OCP）/过功率保护（OPP）恢复间隙”。SF5533还内置了专有的“无音频噪声过流保护补偿”功能，可实现恒定功率限制，并能在交流输入电压约为90V时，在重载情况下实现无音频噪声运行。 SF5533集成了欠压锁定（UVLO）、VDD过压保护（OVP）、逐周期电流限制（OCP）、引脚浮空保护、过负载保护（OLP）、栅极钳位、VDD钳位、前沿消隐（LEB）、软启动等功能和保护特性。 SF5533提供SOT23-6和DIP-8封装。

• 待机功耗低于75mW
• 可编程的过负载保护（OLP）消抖时间
• 专有的η-BalanceTM控制技术，提升轻载效率
• 专有的“零过流保护（OCP）/过功率保护（OPP）恢复间隙”控制
• 专有的“无音频噪声过流保护补偿”
• 固定65KHz开关频率
• 内置频率抖动功能
• 内置软启动功能
• 降频和间歇模式控制，实现节能
• 内置同步斜坡补偿
• 逐周期电流限制
• 内置前沿消隐（LEB）
• 电流模式控制
• 引脚浮空保护
• 极低的启动电流
• 无音频噪声运行
• VDD欠压锁定（UVLO）、过压保护（OVP）及钳位

• 交流/直流适配器
• 开放式开关电源（SMPS）
