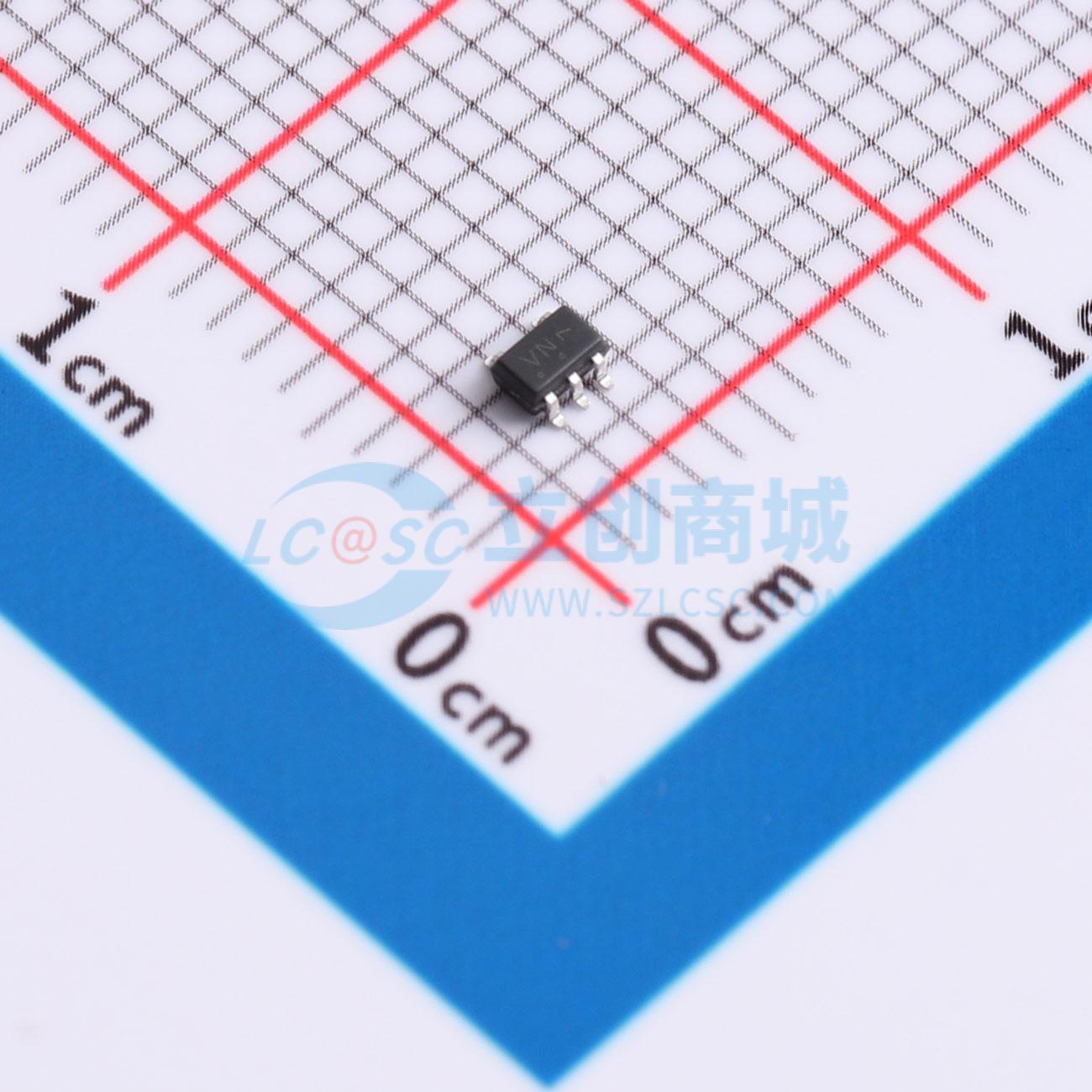

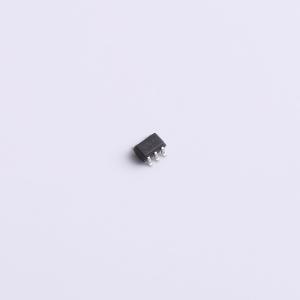

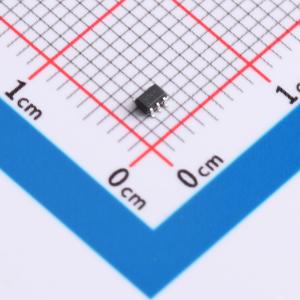

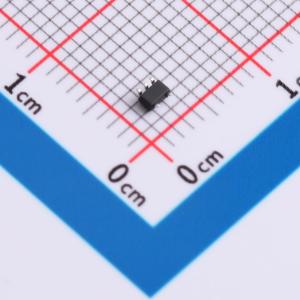

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC1GT32DFT1G
单2输入或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- MC74VHC1GT32DFT1G
- 商品编号
- C23586150
- 商品封装
- SC-88A
- 包装方式
- 袋装
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 2V；1V；1.4V | |
| 输入低电平(VIL) | 280mV；800mV；450mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；2.58V；4.4V；3.94V；1.9V | |
| 输出低电平(VOL) | 100mV；360mV | |
| 系列 | 74VHC | |
| 传播延迟(tpd) | - | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
MC74VHC1G32 / MC74VHC1GT32 是一款采用微型封装封装的单路 2 输入或门。MC74VHC1G32 具有 CMOS 电平输入阈值，而 MC74VHC1GT32 具有 TTL 电平阈值。输入结构在施加高达 5.5V 的电压时提供保护，与电源电压无关。这使得该器件可用于将 5V 电路与 3V 电路接口。某些输出结构在 VCC = 0V 以及输出电压超过 VCC 时也能提供保护。这些输入和输出结构有助于防止因电源电压与输入/输出电压不匹配、电池备份、热插拔等情况导致的器件损坏。
商品特性
- 设计用于 2.0V 至 5.5V VCC 工作电压
- 在 5V 电压下典型传播延迟为 3.7ns
- 输入/输出过压容限高达 5.5V
- IOFF 支持部分断电保护
- 在 3.0V 电压下可提供/吸收 8mA 电流
- 提供 SC-88A、SC-74A、SOT-953 和 UDFN6 封装
- 芯片复杂度 < 100 个场效应管
- -Q 后缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合 AEC-Q100 标准并具备 PPAP 能力
- 这些器件为无铅、无卤素/无溴化阻燃剂，且符合 RoHS 标准
