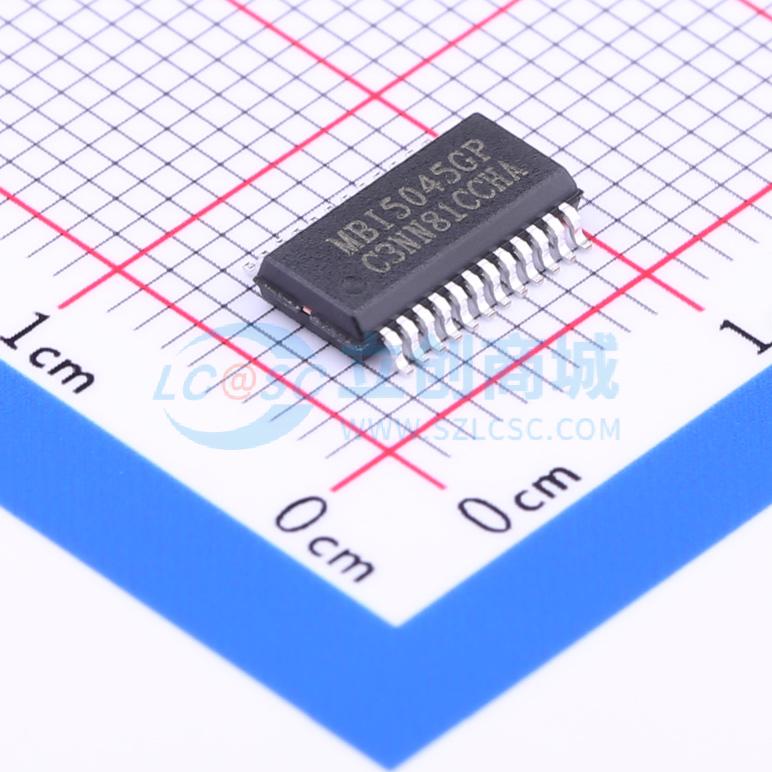

MBI5045GP-A

专为 LED 视频应用而设计，采用内部 16 位色深的脉冲宽度调制 (PWM) 控制，其特点是配备一个 16 位移位寄存器，可将串行输入数据转换为输出端口每个像素的灰度值。此外，该器件是一款 16 通道恒流 LED 驱动器，在 IDUT = 20mA 时 VDS = 0.2V，与传统设计相比表现出色。致力于降低 LED 视频显示应用中的功耗。低拐点电压 (LKV) 设计使其能够在低 VDS 下以恒定输出电流工作，同时仍能保证 PrecisionDrive™ 特性。输出电流可通过外部电阻进行预设。此外，预设电流还可进一步编程为 64 级增益，用于全局 LED 亮度调节。 采用加扰 PWM (S-PWM) 技术，通过将“导通”时间分散到多个“导通”时段来增强脉冲宽度调制效果。这种增强方式等效于提高了视觉刷新率。在构建 16 位色深视频时，S-PWM 可减少闪烁并提高保真度。它减轻了主控制器的信号时序生成负担，主控制器只需将数据输入驱动器即可。通过指定图像数据来驱动相应的 LED 亮度。所有输出通道均可实现 16 位色深（65,536 级灰度）。每个 LED 的亮度可通过 16 位图像数据内的补偿伽马校正或 LED 偏差信息进行校准。 提供无声错误检测功能，可检测 LED 开路错误，且检测过程不会被察觉。

• 16 个恒流输出通道
• 16 位色深 PWM 控制
• 加扰 PWM (S-PWM) 技术，提高刷新率
• 强制开路检测，可检测单个 LED 错误
  • 全面板，与数据无关
  • 0.1mA 无声错误检测
• 6 位可编程输出电流增益
• 恒定输出电流范围：2~45mA
  • 电源电压为 5.0V 时，输出电流范围为 2~45mA
  • 电源电压为 3.3V 时，输出电流范围为 2~30mA
• 输出电流精度：
  • 通道间：<±3%（典型值）
  • IC 间：<±3%（典型值）
• 输出交错延迟，防止电流浪涌
• 最大数据时钟频率：30MHz
• 施密特触发器输入
• 电源电压范围：3.0V - 5.5V
