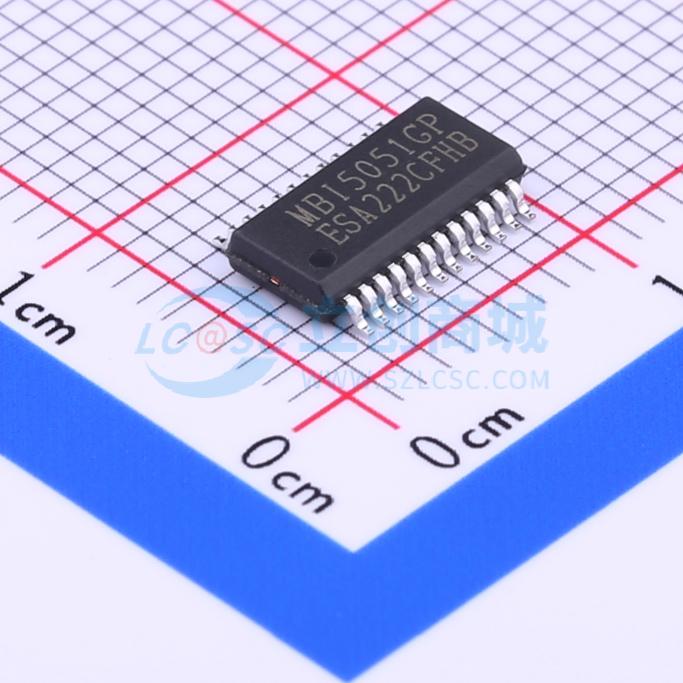

MBI5051GP-B
MBI5051GP-B 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于LED视频应用，采用内部脉冲宽度调制（PWM）控制，具有可选的16位/14位色深。具有16位移位寄存器，将串行输入数据转换为输出端口每个像素的灰度。16个调节电流端口，为驱动具有广泛VF变化的LED提供均匀恒定的电流吸收。输出电流可通过外部电阻预设
- 品牌名称
- MBI(台湾聚积)
- 商品型号
- MBI5051GP-B
- 商品编号
- C261126
- 商品封装
- SSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 30MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 1.79W |
商品概述
专为LED视频应用而设计，采用内部脉冲宽度调制（PWM）控制，可选择16位/14位色深。其特点是具备一个16位移位寄存器，可将串行输入数据转换为输出端口每个像素的灰度值。16个稳压电流端口旨在为驱动具有广泛VF变化范围的LED提供均匀且恒定的电流吸收。输出电流可通过外部电阻进行预设。采用嵌入式SRAM的创新架构，旨在支持高达1:8的时分复用应用。用户只需发送一次整帧数据并存储在LED驱动器的嵌入式SRAM中，而无需在每次更改扫描线时都发送数据。这有助于节省数据带宽，并以极低的数据时钟速率实现高灰度。采用扫描型加扰PWM（S - PWM）技术，通过将每条扫描线的“开启”时间加扰成几个“开启”时段，并依次驱动每条扫描线短时间“开启”来增强PWM。这种增强等效于提高了扫描型LED显示屏的视觉刷新率。此外，创新的GCLK倍增技术可使视觉刷新率翻倍。 驱动相应的LED达到图像数据指定的亮度。有了它，所有输出通道都可以构建16位色深（65,536级灰度）。在构建16位色深视频时，S - PWM技术可减少闪烁并提高图像保真度。 通过强制错误检测，无需额外组件即可检测单个LED的开路错误。配备创新的串扰消除功能，可解决由故障LED引起的串扰现象。此外，集成的鬼影消除电路可缓解鬼影问题。
商品特性
- 3.0V - 5.5V供电电压
- 16个恒流输出通道
- 恒定输出电流范围：在5V供电电压下为2 - 45mA；在3.3V供电电压下为2 - 30mA
- 出色的输出电流精度：通道间：< ±2.5%（最大值）；IC间：< ±3%（最大值）
- 内置4K位SRAM，支持1 - 8次扫描的时分复用
- 16位/14位色深PWM控制，以提高视觉刷新率
- 6位电流增益，12.5% - 200%
- LED故障隔离 - 消除LED故障引起的串扰
- LED开路检测
- 集成鬼影消除电路
- GCLK倍增技术。最大DCLK频率：30MHz
