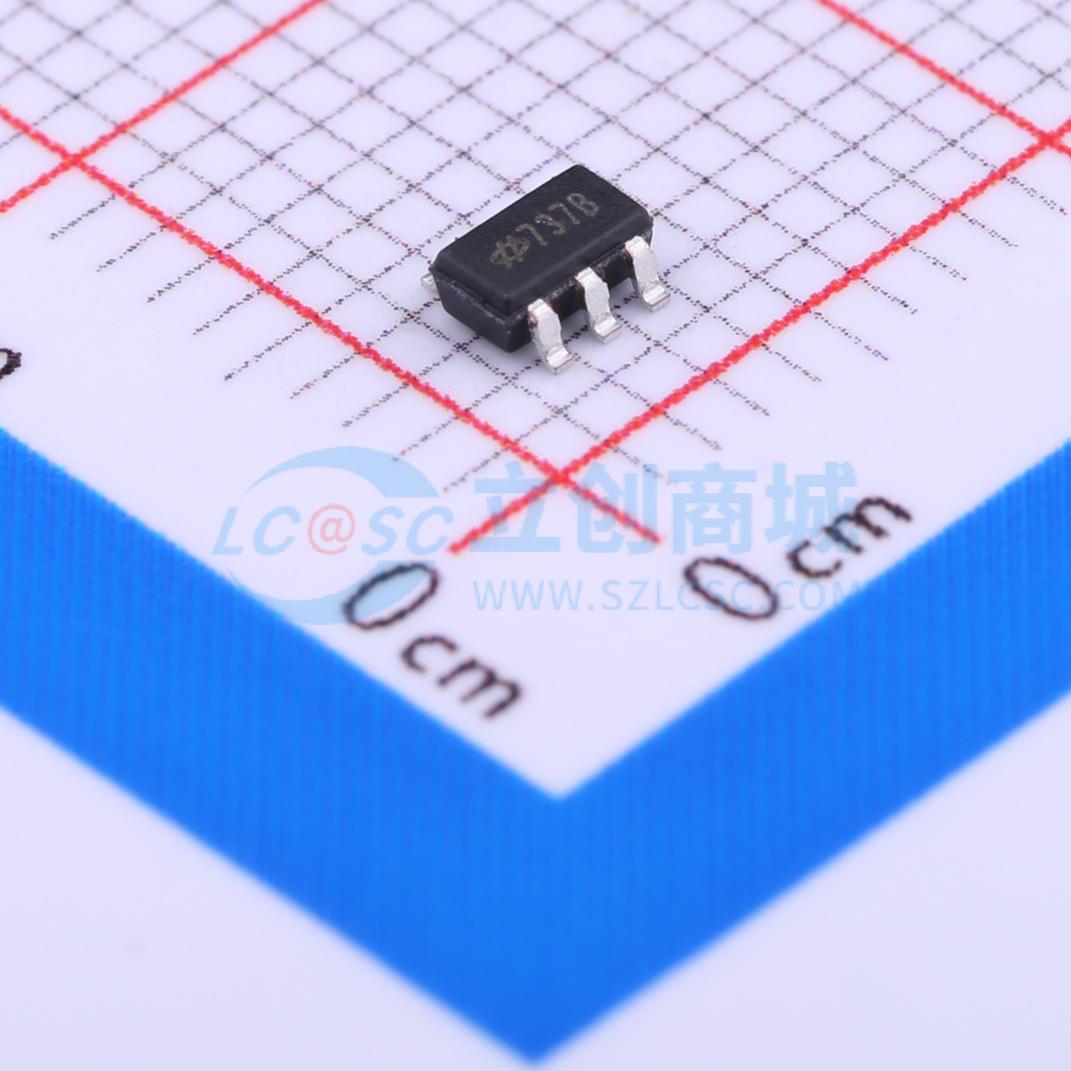

HT7737B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VOUT=3.7V
品牌名称: HOLTEK(合泰/盛群)
商品型号: HT7737B
商品编号: C259890
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

HT77xxB系列为PFM升压DC/DC转换器，效率高、纹波低。此系列具有超低启动电压以及高输出电压精度。仅需少量外部元器件便可提供固定的1.8V/2.2V/2.7V/3.0V/3.3V/3.7V/5.0V输出电压。CMOS技术确保低电源电流，使得该系列芯片成为单节或多节电池供电应用的理想选择。 HT77xxB系列内置一个振荡器、一个PFM控制电路、一个驱动晶体管、一个参考电压单元以及一个高速比较器。采用脉冲频率调制(PFM)可实现轻载输出时电源电流以及纹波尽可能小。这些芯片采用节省空间的3 - pin SOT89、3 - pin SOT23和5 - pin SOT23封装类型。5 - pin SOT23封装包含芯片使能功能，在关机模式时可减小功耗。

商品特性

低启动电压：0.85V（典型值）
效率高达85%
超低空载输入电流
高输出电压精度：±2.5%
固定输出电压：1.8V/2.2V/2.7V/3.0V/3.3V/3.7V/5.0V
超低关机电流：0.1μA（典型值）
封装类型：3 - pin SOT23、5 - pin SOT23、3 - pin SOT89

应用领域

单节、双节、三节碱性 / NiMH / NiCd电池供电的便携式产品
便携式装置 / 手持式设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	850mV~5V
	输出电压	3.7V
	输出电流	-

	属性	参数值
	开关频率	115kHz
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
