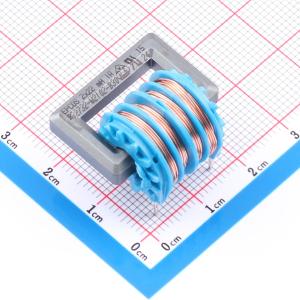

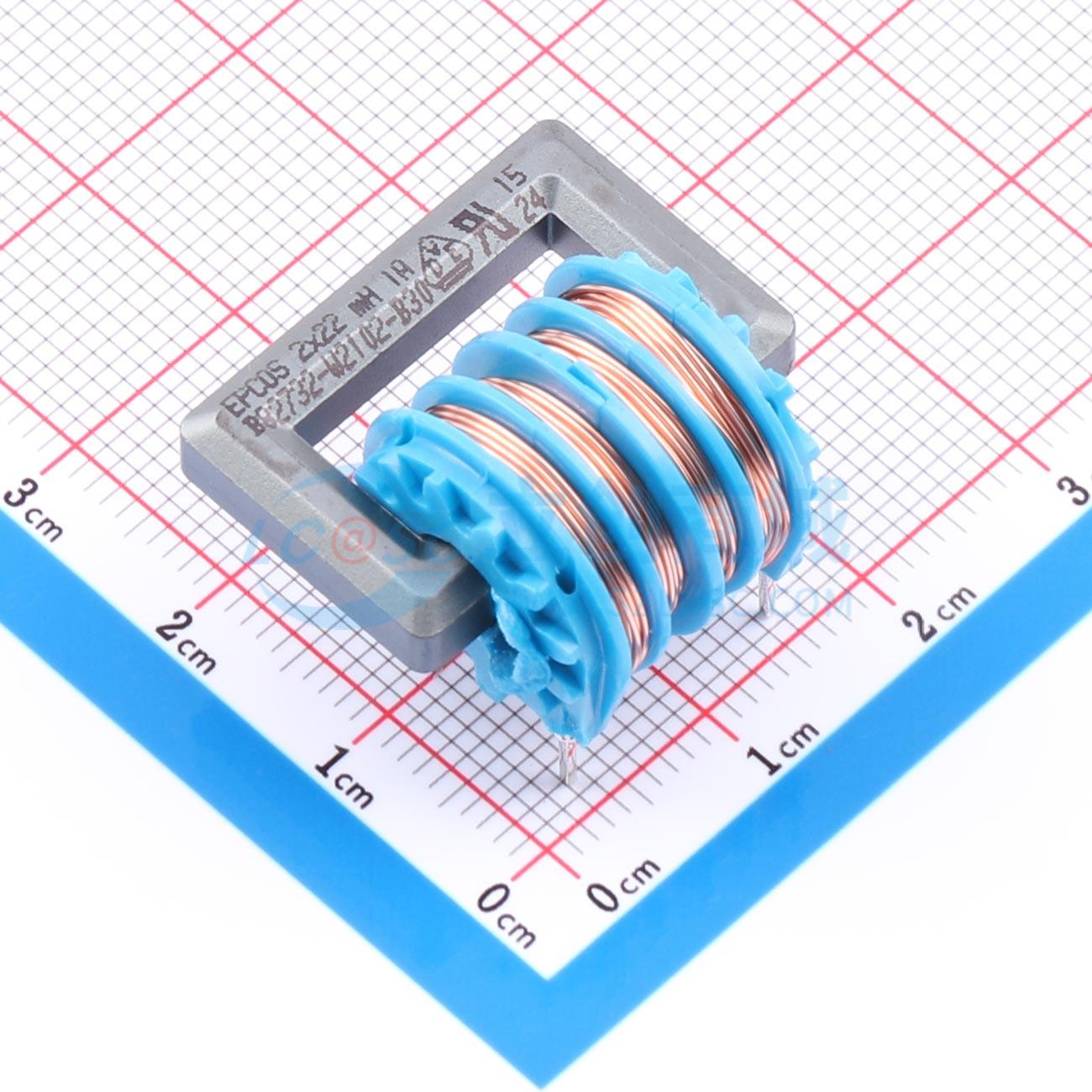

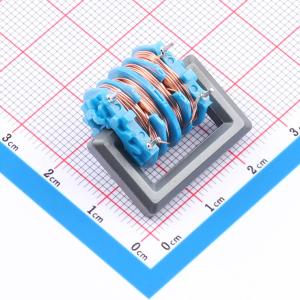

B82732W2102B030
电流补偿D型铁芯双电源线扼流圈
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TDK
- 商品型号
- B82732W2102B030
- 商品编号
- C23476612
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 线路数 | 2 | |
| 电感@频率 | 22mH@10kHz | |
| 额定电流 | 1A | |
| 阻抗@频率 | - |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 250V | |
| 耐电压 | 1.5kV | |
| 直流电阻(DCR) | 580mΩ | |
| 工作温度 | -25℃~+40℃ | |
| 绝缘电阻 | - |
商品特性
- 因两段式绕组而具有高谐振频率
- 约1%的杂散电感，用于对称干扰抑制
- 因闭合磁芯形状而具有低漏磁
- 高脉冲强度
- 低嗡鸣噪声
- 适用于波峰焊接
- 设计符合 EN 60938-2 (VDE 0565-2) 和 UL 1283 标准
- 具有 UL 和 ENEC (VDE) 认证
- 因省略灌封和胶粘剂而可回收
- 符合 RoHS 标准
应用领域
- 共模干扰抑制
- 开关电源应用
- 灯具中的电子镇流器
