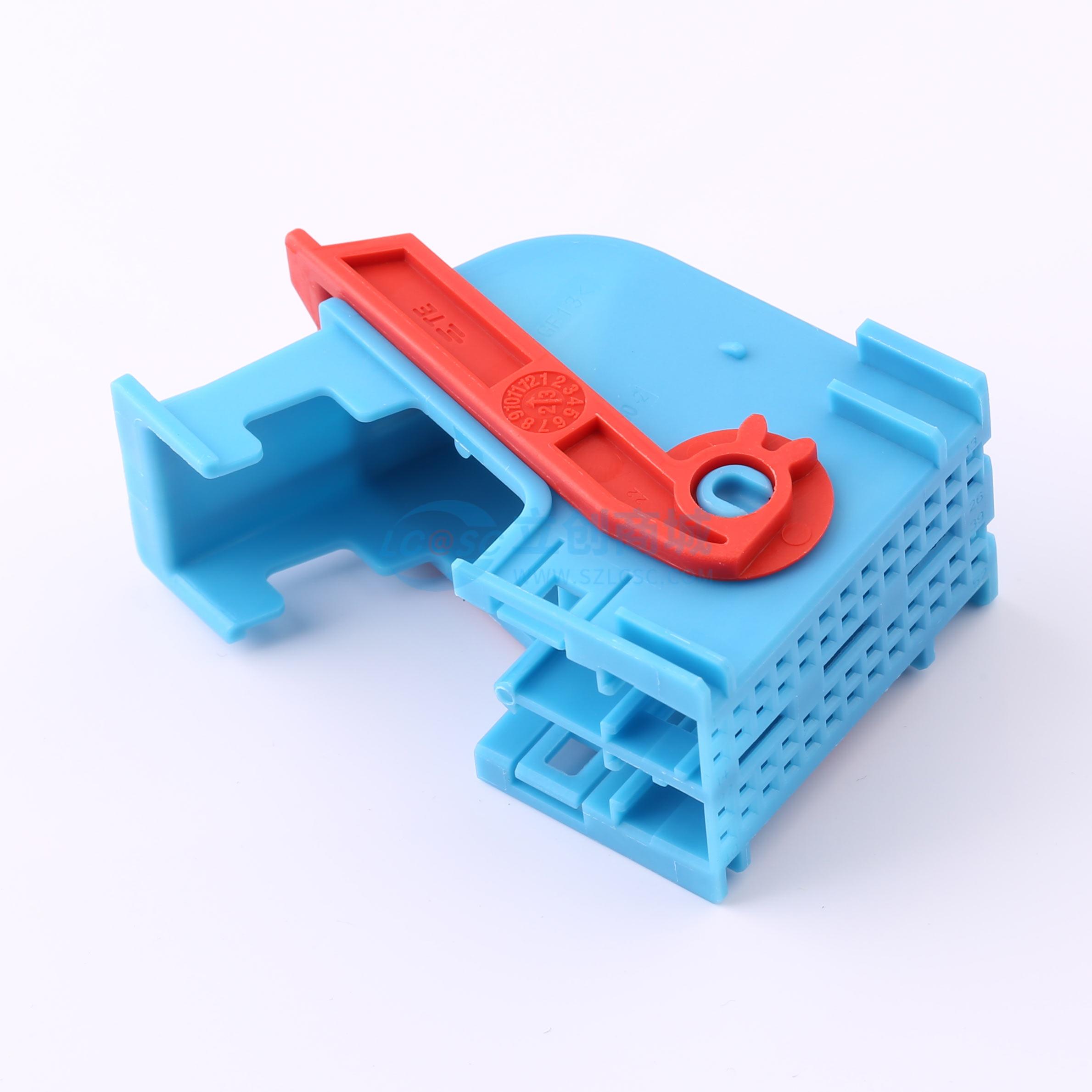

温馨提醒：图片仅供参考，商品以实物为准
284972-2
284972-2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 52 位外壳，用于母端子的外壳，线对板，中心线间距 2.54 mm [.1 in]，蓝色，电线与电缆，信号，电缆安装（悬空式）
- 商品型号
- 284972-2
- 商品编号
- C23423161
- 商品封装
- P=2.54mm
- 包装方式
- 袋装
- 商品毛重
- 9.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 汽车连接器 | |
| 总PIN数 | 52P | |
| 孔/针间距 | - | |
| 排数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 | 7.5A | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 24V |
商品特性
- 混合型连接器：否
- 连接器形状：矩形
- 连接器和壳体类型：母端子护套
- 可密封：否
- 主要锁定特性：外壳集成
- 连接器系统：线到板
- 连接器和端子端接到：电线和电缆
- 位数：52
- 行数：4
- 工作电压：24 VDC
- 标称电压架构：24 V
- 出线角度：60°
- 主要产品颜色：蓝色
- 端子大小：0.63mm
- 端子类型：母端
- 对接公端宽度：0.63 mm[0.025 in]
- 端子额定电流（最大值）：7.5 A
- 应力消除：不带
- 端子位置保证：是
- 接合对准类型：键控
- 接合对准：带有
- 连接器安装类型：电缆安装（自由悬挂）
- 外壳材料：PA 6.6
- 中心线（间距）：2.54 mm[0.1 in]
- 行间距：2.54 mm[0.1 in]
- 产品宽度：23.5 mm[0.925 in]
- 产品长度：34.9 mm[1.374 in]
- 连接器高度：54 mm[2.126 in]
- 工作组温度范围：-25 – 85 °C[-13 – 185 °F]
- 工作温度（最大值）：70 °C, 75 °C, 80 °C, 85 °C[158 °F][167 °F][176 °F][185 °F]
- 电路应用：Signal
- 封装方法：Box
- 可维修：是
- 能够保证连接器位置：否
- 欧盟RoHS指令2011/65/EC：符合
- 欧盟ELV指令2000/53/EC：符合
- 中国电器电子产品有害物质限制使用管理办法（China RoHS 2，工业和信息化部携七部委2016年第32号令）：没有超出阈值的受限材料
- 欧盟REACH法规(EC) No. 1907/2006：欧洲化学品管理局最新发布的SVHC候选清单：2025年1月（247），SVHC候选清单的声明更新至：2025年1月（247），不含REACH SVHC
- 卤素含量：低卤素 - 每种匀质材料的Br·Cl·F·I < 900 ppm。也不含BFR/CFR/TVC
- 焊接工艺能力：不适合采用焊接工艺
