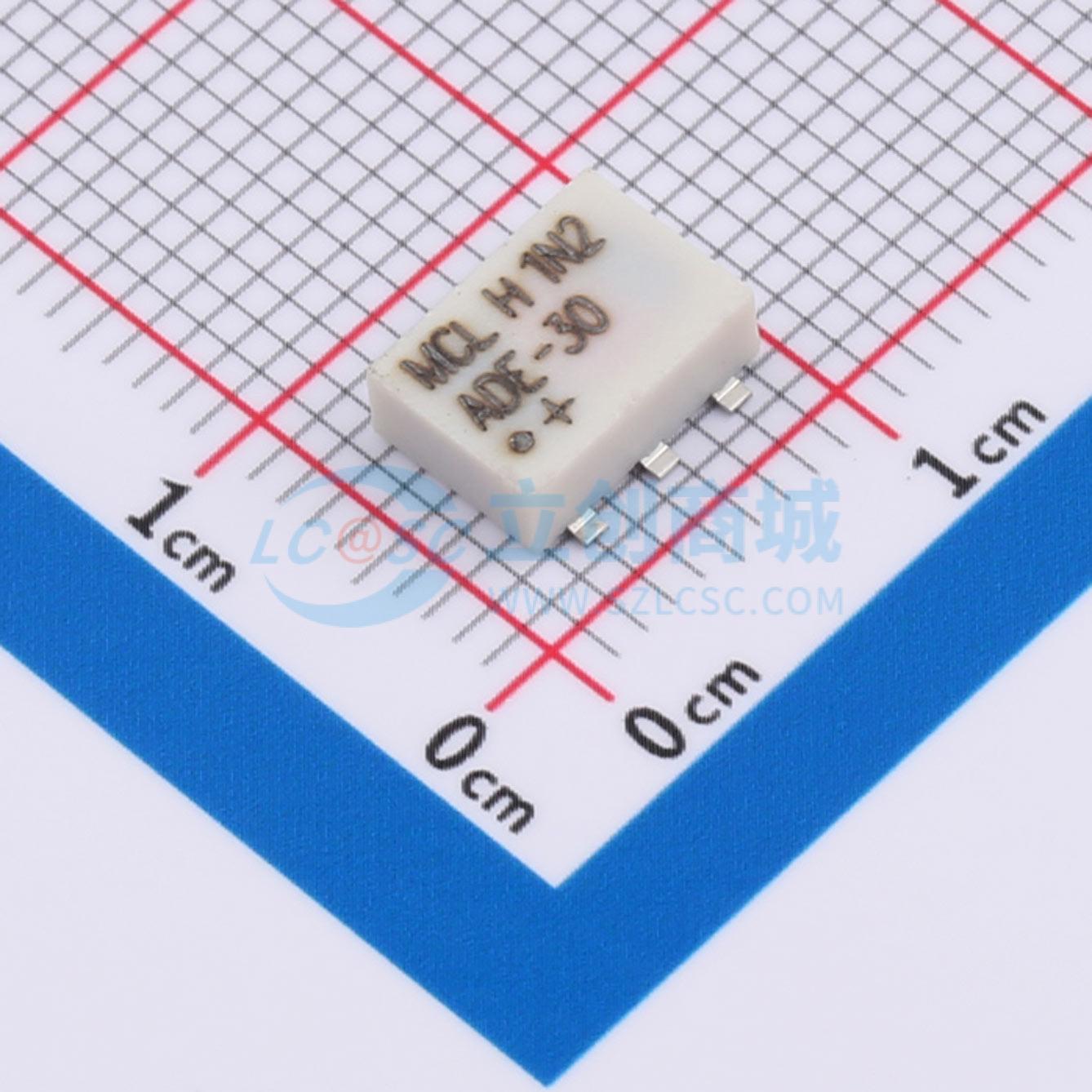

温馨提醒：图片仅供参考，商品以实物为准
ADE-30+
表面贴装频率混频器，200至3000MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ADE-30+是一款适用于200到3000MHz频率范围的射频混频器，具有低转换损耗和高隔离度的特点。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADE-30+
- 商品编号
- C258836
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.266克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF混频器 | |
| RF频率范围 | 200MHz~3GHz | |
| IF频率范围 | 0Hz~1GHz | |
| LO频率范围 | 200MHz~3GHz | |
| 通道数 | 1 | |
| P1dB | 1dBm | |
| IP3 | 14dBm | |
| 隔离度(L-R) | 51dB |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度(L-I) | 48.5dB | |
| 增益/损耗 | -4.5dB | |
| 噪声系数 | - | |
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品特性
- 低转换损耗，典型值4.5 dB
- 出色的左右隔离度，典型值35 dB
- 薄型封装
- 可水清洗
- 受美国专利6,133,525保护
应用领域
- 蜂窝通信
- 个人通信网（PCN）
- 仪器仪表
- 工业、科学和医疗（ISM）频段
