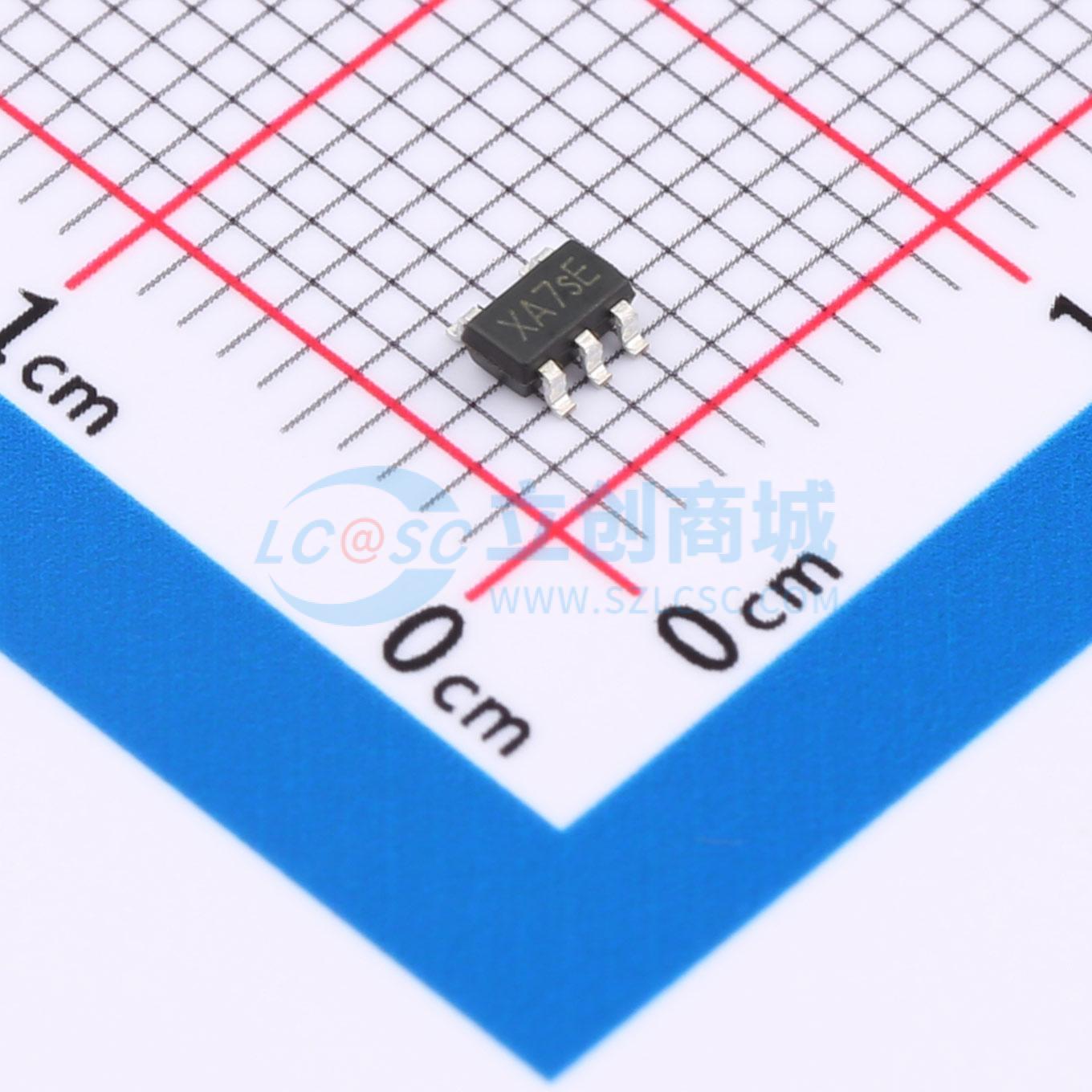

TPAP22802AW5
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPAP22802AW5
- 商品编号
- C23380904
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.037667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效；高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 50mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
其他特性包括软启动功能，用于限制插入时的浪涌电流；热关断功能，防止大电流负载导致开关出现严重故障；欠压锁定 (UVLO) 功能，确保只有在输入电压有效时设备才会开启。根据 USB 电源要求，双端口的最大电流通常限制在 3.0A。35μA 的低静态电流使该器件非常适合便携式电池供电设备。
商品特性
- 宽电源电压范围：2.5V 至 5.5V
- 符合 USB 规范
- 限流和短路保护
- 使能信号低/高电平有效
- 典型导通电阻 50mΩ（典型值）(SOT - 23 - 5L)
- 热关断保护
- 限流保护
- 热插拔应用（软启动）
- 保证 2A 连续负载电流
- 开漏故障标志输出
- 反向电流阻断（无体二极管）
- 符合 RoHS 标准且无卤素
应用领域
- USB 端口
- 笔记本电脑和台式电脑
- 高端电源保护开关
- 消费电子产品
- 电信系统
- 数字电视
- USB 设备电源开关
- 主板 USB 电源开关
