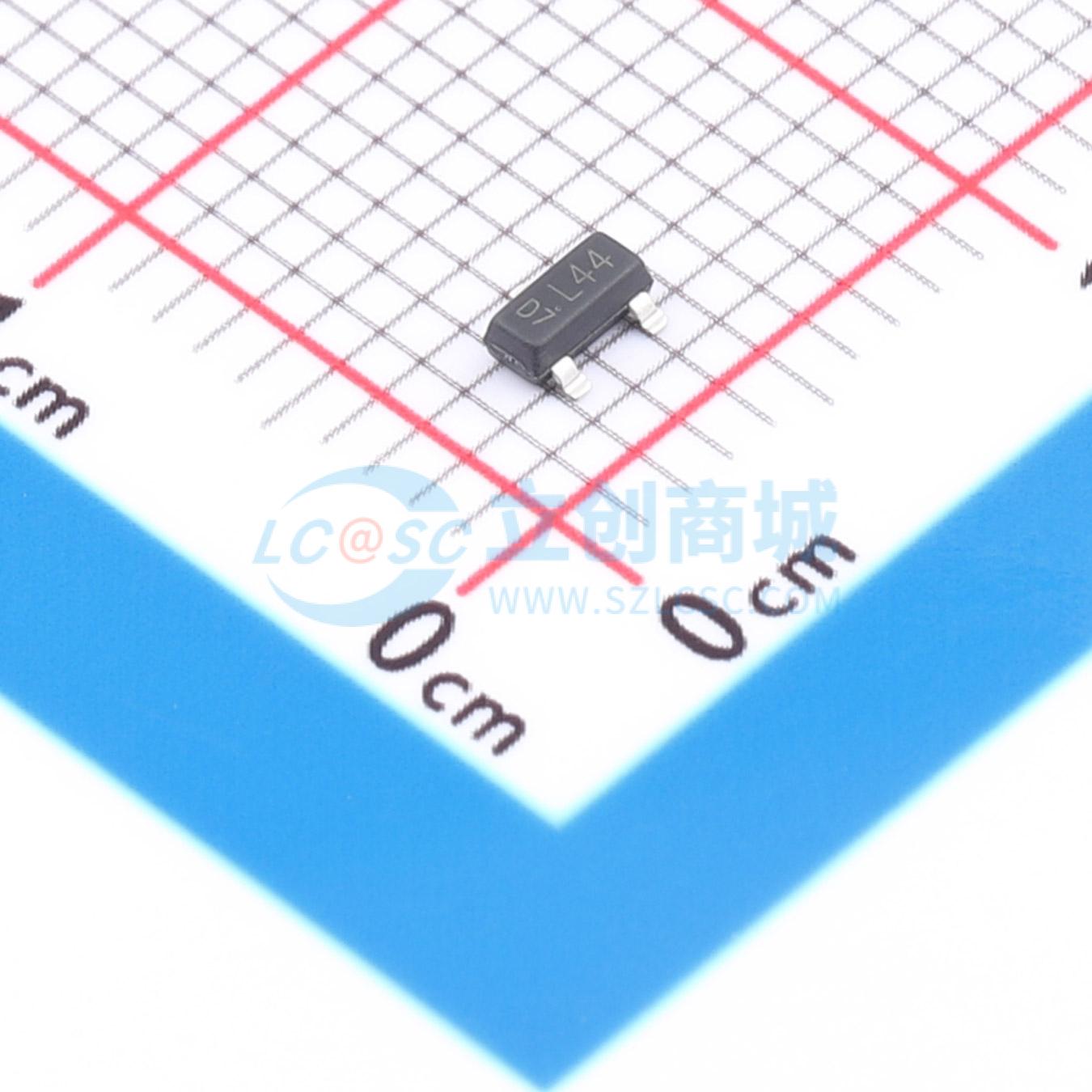

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对串联式 | |
| 正向压降(Vf) | 320mV@1mA | |
| 直流反向耐压(Vr) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 200mA | |
| 反向电流(Ir) | 2uA@25V | |
| 工作结温范围 | -55℃~+150℃ | |
| 非重复峰值浪涌电流 (Ifsm) | 600mA |
商品概述
BAT54、BAT54A、BAT54C、BAT54S 是贴片式小信号肖特基二极管。正向平均电流 IFAV 为 200 mA，反向重复峰值电压 VRRM 为 30 V，正向电压 VF1 小于 0.24 V，浪涌电流 IFSM 为 600 mA，最高结温 Tjmax 为 150°C，反向恢复时间 trr 小于 5 ns。封装形式有 SOT - 23、TO - 236。
商品特性
- 极高的开关速度
- 低结电容
- 低漏电流
- 符合 RoHS（无豁免）、REACH 和冲突矿物要求
应用领域
- 信号处理
- 高速开关
- 极性保护
