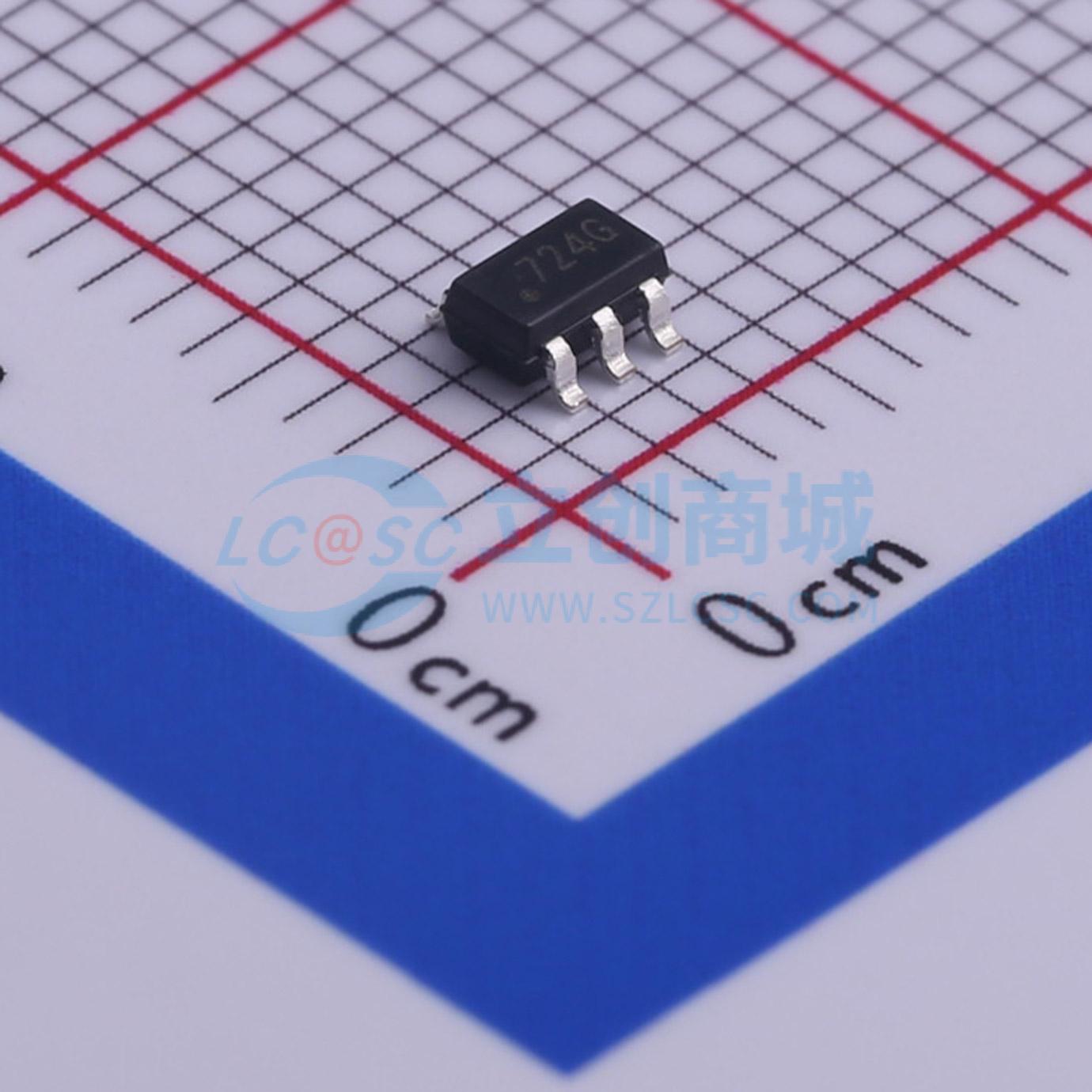

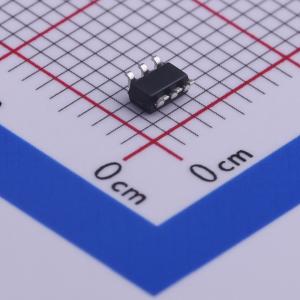

温馨提醒：图片仅供参考，商品以实物为准
SP724AHTG
双向TVS 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 贴片IC：SP724AHTG，SOT23-6，Littelfuse(力特)
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP724AHTG
- 商品编号
- C256283
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.048克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 钳位电压 | 2V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 反向电流(Ir) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -40℃~+105℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF |
商品概述
SP724是一款四路瞬态电压钳位电路阵列，旨在抑制静电放电（ESD）和其他瞬态过电压事件。SP724用于保护工作在最高20VDC电源下的数据、信号或控制线上的敏感数字或模拟输入电路。 SP724由双极型可控硅整流器（SCR）/二极管结构组成，可通过将任一种极性的瞬态电压钳位到电源轨来保护多达四条独立线路。SP724具有极低的漏电流（典型值为1nA）和低输入电容（典型值为3pF）。此外，SP724符合IEC 61000 - 4 - 2 ESD标准，接触放电和空气放电均达到4级。 SP724连接到敏感输入线及其相关的电源线。在瞬态脉冲期间会发生钳位动作，当输入线上的电压超过V+电源一个VBE阈值（或低于V - 电源一个VBE阈值）时，二极管导通，快速触发SCR结构。因此，SP724P的工作不受电源调节不佳或其工作范围内电压波动的影响。
商品特性
- 采用6引脚SOT - 23封装的4对SCR/二极管阵列
- 符合HBM标准的ESD能力 - IEC 61000 - 4 - 2，直接放电......8kV（4级） - IEC 61000 - 4 - 2，空气放电......15kV（4级） - MIL STD 3015.7......>8kV
- 适用于电源电压最高为+20V（单端电压）和±10V（差分电压）应用的输入保护
- 峰值电流能力 - IEC 61000 - 4 - 5（8/20μs）......±3A - 单脉冲，脉冲宽度100μs时为±2.2A
- 低输入漏电流......典型值1nA
- 低输入电容......典型值3pF
- 工作温度范围...... - 40℃至105℃
应用领域
- 微处理器/逻辑输入保护
- 模拟设备输入保护
- 数据总线保护
- 电压钳位
