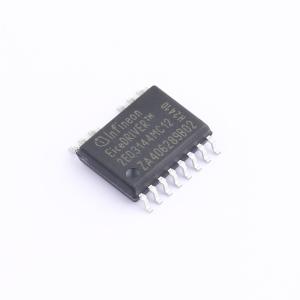

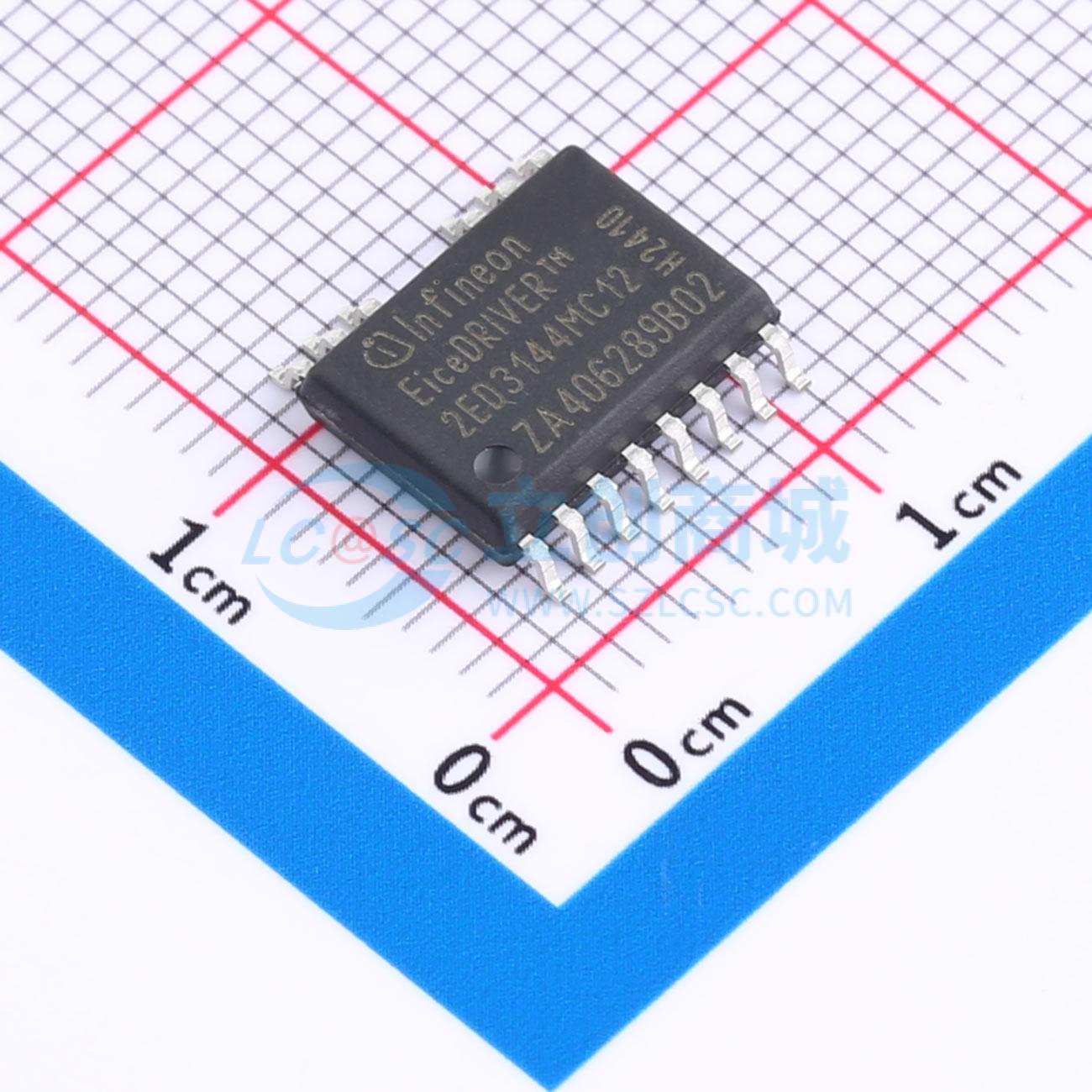

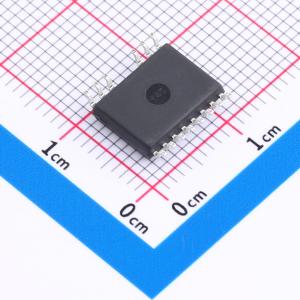

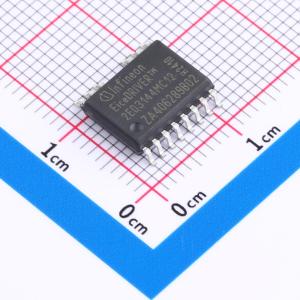

2ED3144MC12LXUMA1
双通道隔离式栅极驱动IC，带死区时间控制
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EiceDRIVER™ 2ED314xMC12L 是双通道隔离栅极驱动器 IC 系列，旨在驱动 Si MOSFET、IGBT 和 SiC MOSFET。所有产品均采用 14 引脚 DSO 封装，输入至输出爬电距离为 8 mm，并提供增强隔离。所有型号均提供死区时间控制 (DTC) 功能和独立通道操作。
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2ED3144MC12LXUMA1
- 商品编号
- C23236402
- 商品封装
- DSO-14-300mil
- 包装方式
- 编带
- 商品毛重
- 0.852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~16.5V |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 6.5A | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| CMTI(kV/us) | 200kV/us | |
| 驱动侧工作电压 | 9.6V~32V |
