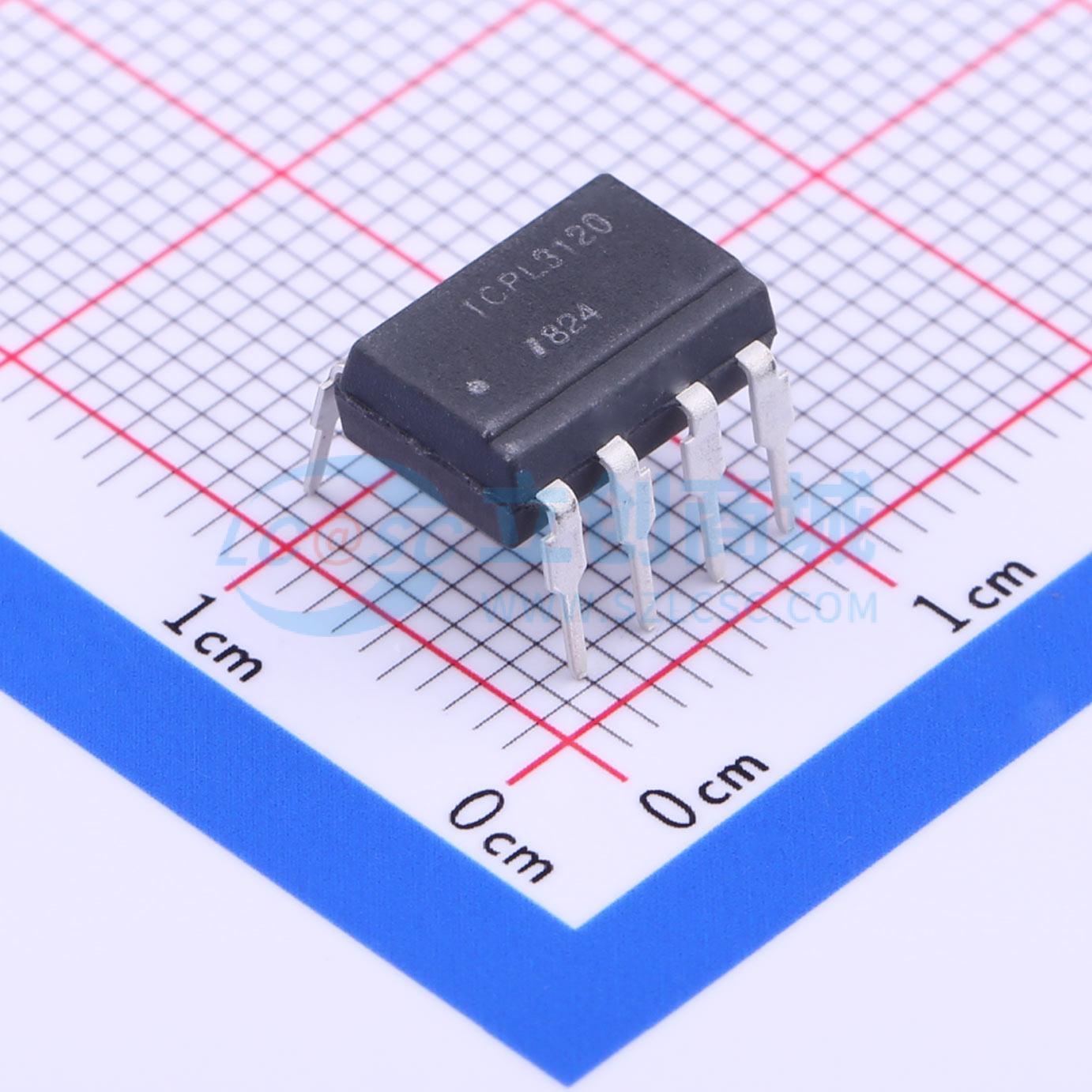

ICPL3120
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ICPL3120由一个红外发光二极管和一个带功率驱动输出的集成电路光耦合而成。ICPL3120非常适合用于驱动电机控制逆变器和电源中的功率IGBT和MOSFET。其2.5A的峰值输出电流能够直接驱动额定值高达1200V/100A的IGBT/MOSFET
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- ICPL3120
- 商品编号
- C255758
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.98克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 50kV/us | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 500ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 500ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 295mW | |
| 正向压降(Vf) | 1.37V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 功能特性 | 欠压锁定 |
应用领域
- IGBT/MOSFET门极驱动
- UPS逆变器
- 交流无刷和直流电机驱动
