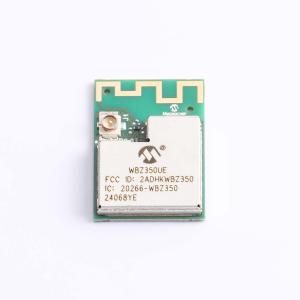

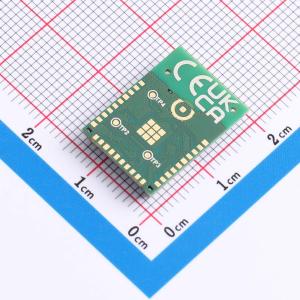

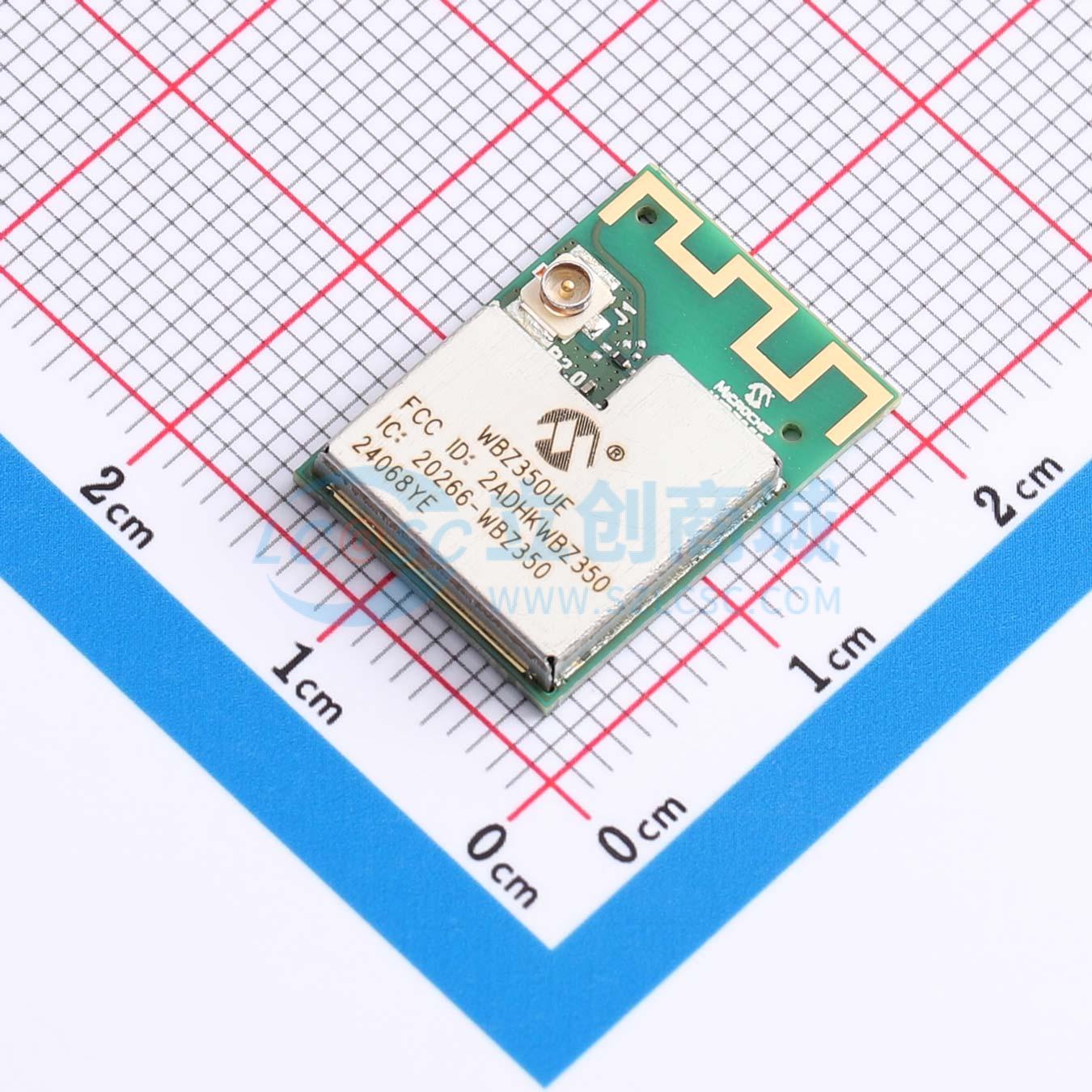

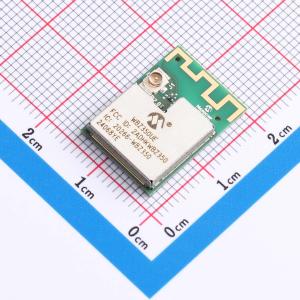

WBZ350UE-I

PIC32CX-BZ3/PIC32CX-BZ36系列片上系统是通用、低成本、32位微控制器，集成了Cortex M4F ARM处理器、符合蓝牙低功耗6.0标准的无线连接、IEEE 802.15.4无线连接、超低功耗2.4 GHz收发器、基于硬件的安全加速器、电容式触摸功能以及安全启动功能。WBZ35x模块是完全通过射频认证的无线模块，基于PIC32CX-BZ3片上系统构建，提供带PCB天线或用于外接天线的U.FL连接器的版本。该系列支持全面的外设，适用于汽车、智能工厂和智能家居应用中的低成本物联网解决方案。安全启动只读存储器能够在执行应用程序前检查其完整性和真实性，此验证机制是确保系统可信根以部署和执行安全固件的关键要素。

• 工作条件：1.9~3.6V，-40 °C至+125 °C，直流至64 MHz（符合AEC Q100 Grade 1标准）；1.9~3.6V，-40 °C至+105 °C，直流至64 MHz（符合AEC Q100 Grade 2标准）
• 内核：64 MHz ARM Cortex-M4F，XC32编译器下2.97 Coremark/MHz，IAR编译器下3.40 Coremark/MHz，4 KB指令与数据组合缓存，8区内存保护单元，Thumb-2指令集，数字信号处理ASE Rev 2，嵌套向量中断控制器，带指令跟踪流的嵌入式跟踪模块，CoreSight嵌入式跟踪缓冲区，跟踪端口接口单元，符合IEEE 754标准的浮点单元
• 存储器：64 KB用于安全启动的只读存储器（支持非对称安全启动和快速启动模式），3072位电子熔丝（用于安全启动密钥存储和调试锁定），512 KB片上自编程闪存（带纠错码、用于加速访问的预取模块，支持20k次擦写周期和20年数据保持），32 KB启动闪存（八页，用于用户启动代码配置和灵活的设备配置），96 KB多端口可编程服务质量静态随机存取存储器主内存（可选32 KB带纠错码的随机存取存储器，启用时32 KB用于CoreSight嵌入式跟踪缓冲区调试，备份模式下最多可保留32 KB静态随机存取存储器），最多4 KB紧耦合存储器
• 系统：上电复位和欠压复位，内部和外部时钟选项，外部中断控制器（最多四个外部中断，一个不可屏蔽中断），广泛的调试和跟踪能力（2引脚串行线调试编程和调试接口，用于串行线跟踪的嵌入式跟踪模块跟踪接口引脚）
• 支持的连接标准：符合蓝牙低功耗核心规范6.0的软件开发套件，支持自定义协议的IEEE 802.15.4媒体访问控制/物理层软件开发套件，Zigbee 3.0，Thread 1.4
• 电源：集成电源管理单元（支持降压模式和微功耗线性模式），集成片上1.5V低压差稳压器用于电子熔丝，集成片上1.2V内核低压差稳压器，集成16 MHz ±20 ppm晶体振荡器，3.3V和1.2V电源轨上的上电复位和欠压复位，运行、空闲、待机睡眠、深度睡眠和极端深度睡眠模式，睡眠唤醒外设
• 2.4 GHz射频收发器：集成超低功耗2.4 GHz射频收发器，由蓝牙低功耗和IEEE 802.15.4调制解调器及链路控制器共享，集成收发切换开关和巴伦，具有一个用于发射/接收的单端射频输入输出接口，高效率开关功率放大器，可编程发射输出功率范围从-24 dBm至+11 dBm，步进为1 dB，支持的数据速率包括：蓝牙低功耗6.0的2 Mbps、1 Mbps、500 kbps和125 kbps，IEEE 802.15.4的250 kbps，专有2.4 GHz的2 Mbps、1 Mbps和500 kbps
• 蓝牙：蓝牙低功耗6.0认证，典型接收器灵敏度：蓝牙低功耗2 Mbps为-95 dBm，1 Mbps为-98 dBm，125 Kbps为-108 dBm，蓝牙低功耗支持的功能包括：低功耗控制、2M非编码物理层、远距离编码物理层、信道选择算法2、广告扩展、高占空比非连接广告、数据长度扩展、安全连接、隐私升级、具有宽带接收信号强度指示检测器的抗干扰能力，配对时用于链路密钥生成的椭圆曲线迪菲-赫尔曼P256硬件引擎，用于实时蓝牙有效载荷数据加密的AES128硬件模块，蓝牙认证测试设备认证，支持特殊兴趣组定义/自定义的蓝牙低功耗配置文件和服务，预估内存占用：蓝牙低功耗协议栈约220 KB代码和约46 KB数据
• IEEE 802.15.4：物理层会聚协议服务数据单元数据速率为250 Kbps，可编程接收模式（连续模式下250 Kbps的接收灵敏度为-103 dBm，接收功率控制模式下为-98 dBm），硬件辅助媒体访问控制（自动确认、自动重试、信道访问退避、自动帧校验序列检查）

• 汽车
• 智能工厂
• 智能家居
