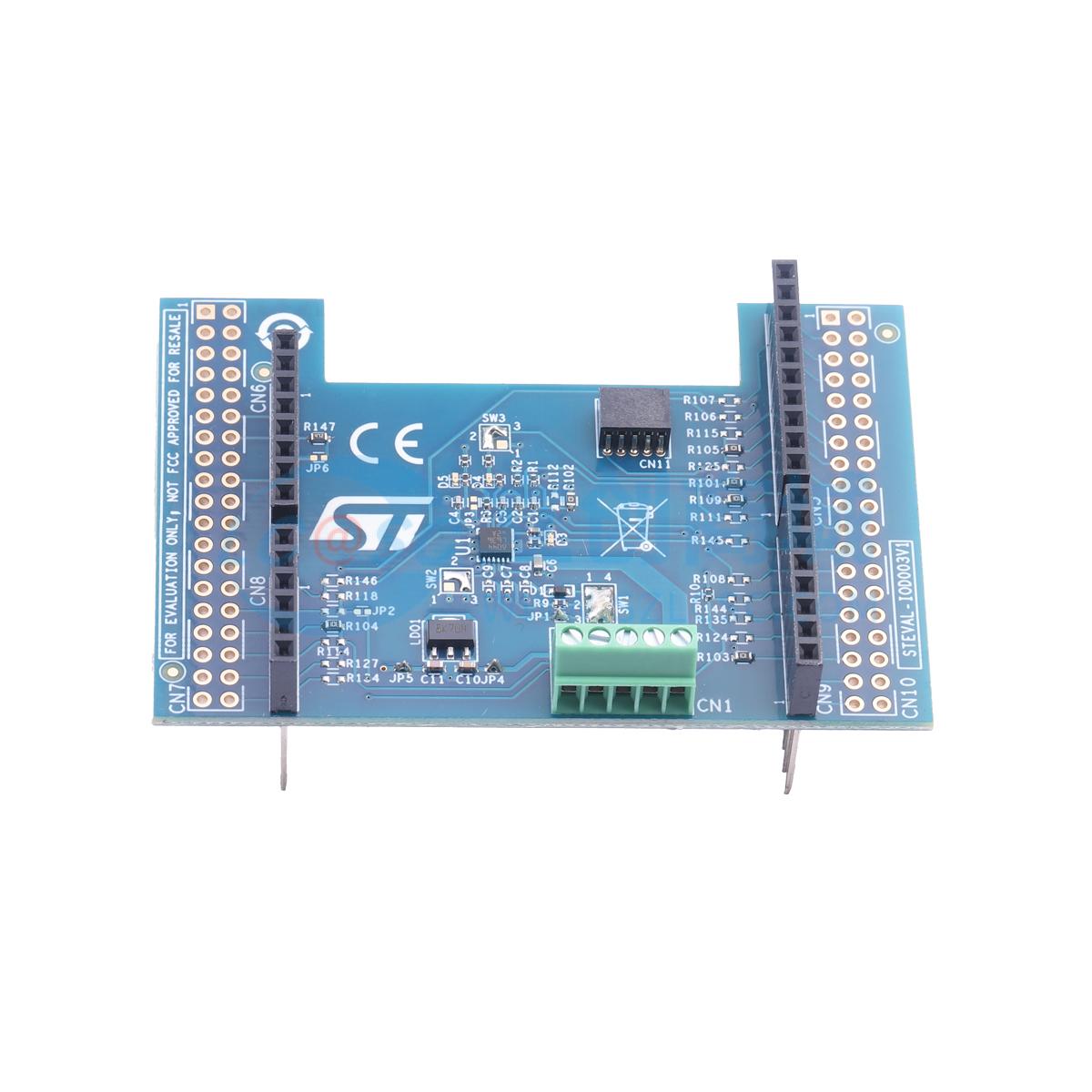

温馨提醒：图片仅供参考，商品以实物为准
STEVAL-IOD003V1
基于L6362A的IO-Link设备评估板，带Arduino连接器，适用于STM32 Nucleo
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 评估板基于L6362A IO-Link PHY设备,具备全集成EMC保护(符合IO-Link v1.1规范)和浪涌保护(符合IEC 60947-5-2)。它为IO-Link和SIO应用的开发提供了经济实惠且易于使用的解决方案,可轻松评估L6362A的通信功能和鲁棒性。板载线性稳压器(L6362A的12 mA 3.3 V和L78L12ABUTR的100 mA 12 V)可通过24 V总线为微控制器供电,而非通过USB。当启用L78L12ABUTR(默认配置)时,可通过将评估板连接到NUCLEO-L073RZ(或NUCLEO-L053R8)板和X-NUCLEO-IKS01A2扩展板来评估完整的工业传感器模块
- 品牌名称
- ST(意法半导体)
- 商品型号
- STEVAL-IOD003V1
- 商品编号
- C23172754
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
参数完善中
商品概述
STEVAL-IOD003V1评估板基于L6362A IO-Link PHY器件，集成符合IO-Link v1.1规范的EMC保护和符合IEC 60947-5-2的浪涌保护。它为IO-Link和SIO应用开发提供经济易用的解决方案，可轻松评估L6362A的通信特性和鲁棒性。板载线性稳压器（L6362A提供的12 mA-3.3 V和L78L12ABUTR提供的100 mA-12 V）可通过24 V总线而非USB为微控制器供电。当L78L12ABUTR启用（默认配置）时，可将STEVAL-IOD003V1连接到NUCLEO-L073RZ或NUCLEO-L053R8板以及X-NUCLEO-IKS01A2扩展板，评估完整的工业传感器模块。STEVAL-IOD003V1通过UART和GPIO引脚与STM32控制器接口，兼容Arduino UNO R3（默认配置）和ST morpho（可选，未安装）连接器。
商品特性
- L6362A IO-Link器件收发器主要特性：IO-Link PHY层、专用过载诊断引脚、UART接口、可选12 mA 3.3 V或10 mA 5.0 V线性稳压器、带非耗散截止功能的过载和过热保护、IO-Link接口引脚全反极性保护、符合IO-Link v1.1的EMC保护、符合IEC 60947-5-2的浪涌保护、DFN-12L（3x3x0.9 mm）封装
- 6.5至35 V工作电压范围
- 板载100 mA 12 V线性稳压器（L78L）
- 状态和诊断LED
- 地线和VCC线断线保护
- 兼容STM32 Nucleo板
- 配备Arduino UNO R3连接器
- 符合RoHS和中国RoHS标准
应用领域
- IO-Link和SIO应用开发
- 评估L6362A的通信特性和鲁棒性
- 完整工业传感器模块评估
