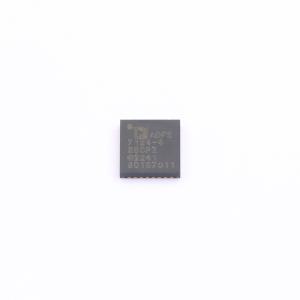

ADFS7124-4BBCPZ

4通道低噪声低功耗24位Σ-Δ ADC

描述: 该产品是用于高精度测量应用的低功耗、低噪声、完全集成的模拟前端。它包含一个低噪声 24 位 Σ-Δ 模数转换器 (ADC)，可配置为四个差分输入或七个单端或伪差分输入。片上低增益级确保小幅度信号可直接连接到 ADC。该产品的主要优势之一是可灵活采用三种集成电源模式之一
品牌名称: ADI(亚德诺)
商品型号: ADFS7124-4BBCPZ
商品编号: C23159227

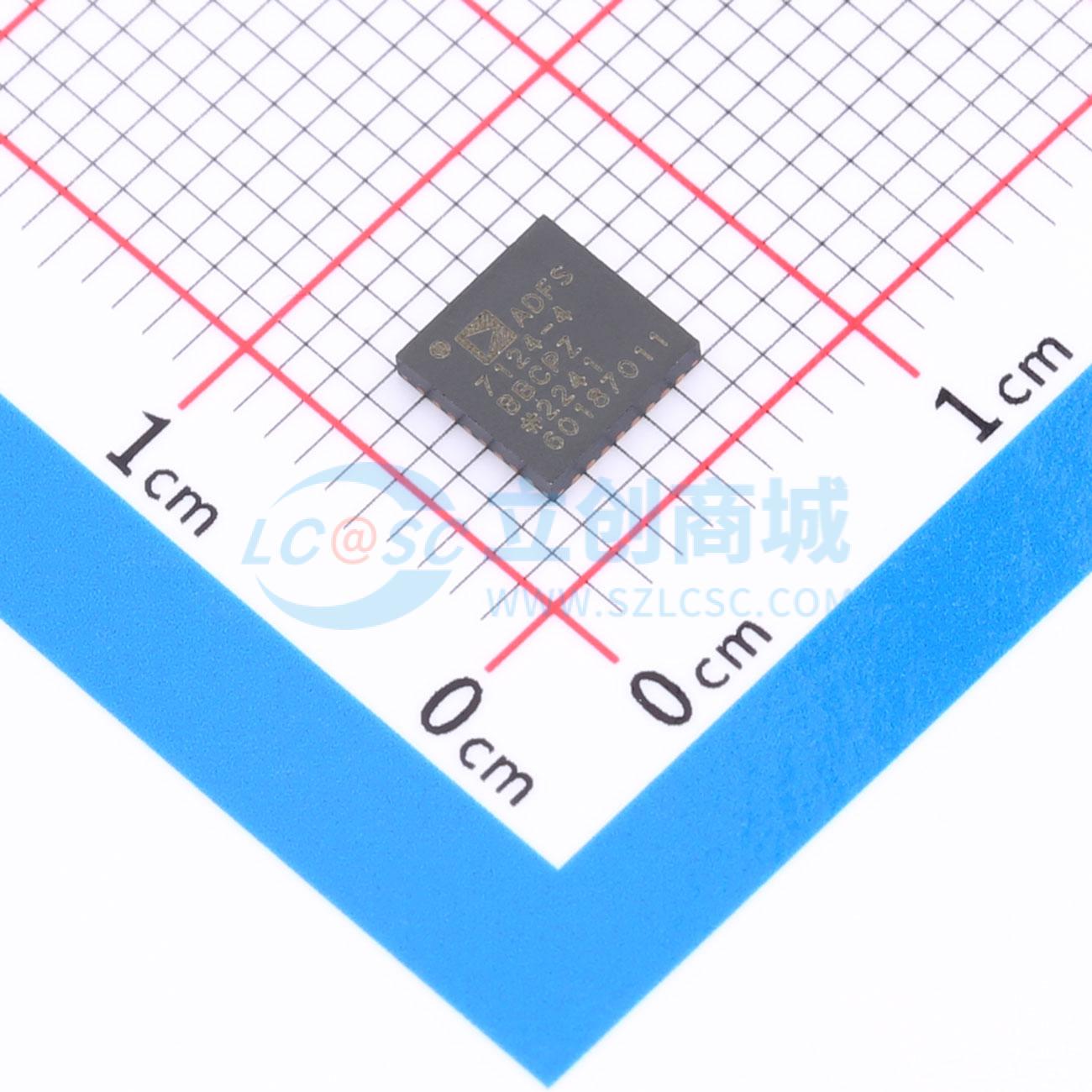

商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.143493克(g)

商品参数

ADFS7124 - 4是一款低功耗、低噪声、完全集成的高精度测量应用模拟前端。该器件包含一个低噪声24位Σ - Δ模数转换器（ADC），可配置为四个差分输入或七个单端或伪差分输入。片上低增益级确保小幅度信号可直接连接到ADC。

ADFS7124 - 4的主要优势之一是它可灵活采用三种集成电源模式之一。通过选择电源模式，可调整电流消耗、输出数据速率范围和均方根噪声。该器件还提供多种滤波器选项，确保了高度的灵活性。

ADFS7124 - 4在25 SPS（单周期稳定）的输出数据速率下运行时，可实现同时抑制50 Hz和60 Hz干扰，在较低输出数据速率下抑制比超过80 dB。

ADFS7124 - 4实现了高度的信号链集成。该器件包含一个精密、低噪声、低漂移的内部带隙基准源，也可接受外部差分。

通过TÜV莱茵认证，符合SC3功能安全标准，文件编号968/FSP 2188.01/23
三种电源模式
均方根噪声：低功耗模式：在1.17 SPS、增益 = 128时为24 nV rms（典型值255 µA）；中功耗模式：在2.34 SPS、增益 = 128时为20 nV rms（典型值355 µA）；全功耗模式：在9.4 SPS、增益 = 128时为23 nV rms（典型值930 µA）
所有电源模式下无噪声位数高达22位（增益 = 1）
输出数据速率：全功耗模式：9.38 SPS至19,200 SPS；中功耗模式：2.34 SPS至4800 SPS；低功耗模式：1.17 SPS至2400 SPS
增益 > 1时为轨到轨模拟输入
25 SPS（单周期稳定）时可同时抑制50 Hz/60 Hz干扰
诊断功能（有助于安全完整性等级（SIL）认证）
交叉点复用模拟输入：4个差分/7个伪差分输入
可编程增益（1至128）
带隙基准源，最大漂移15 ppm/℃（70 µA）
匹配的可编程激励电流
内部时钟振荡器
片上偏置电压发生器
低端电源开关
通用输出
多种滤波器选项
内部温度传感器
自校准和系统校准
传感器烧毁检测
自动通道排序器
每通道配置
电源：2.7 V至3.6 V和±1.8 V
独立接口电源
掉电电流：最大5 µA
温度范围：-40℃至+125℃
32引脚LFCSP封装
三线或四线串行接口：兼容SPI、QSPI、MICROWIRE和DSP；SCLK上有施密特触发器
静电放电（ESD）：4 kV
