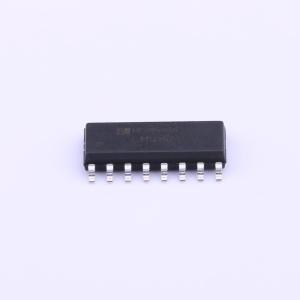

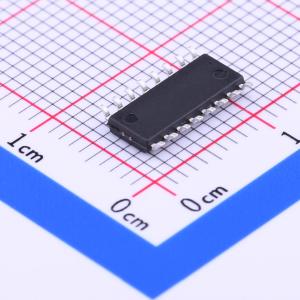

LM4863M/TR

双2.2W音频放大器和立体声耳机功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM4863是双桥接的音频功率放大器。当电源电压为 5V 时，在保证总谐波失真、噪声失真之和小于 1.0% 的情况下，可向 4Ω 负载提供 2.2W 的输出功率或者可向 3Ω 负载提供 2.5W 的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。
品牌名称: HGSEMI(华冠)
商品型号: LM4863M/TR
商品编号: C253889
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

LM4863是双桥接的音频功率放大器。当电源电压为 5V 时，在保证总谐波失真、噪声失真之和小于 1.0% 的情况下，可向 4Ω 负载提供 2.2W 的输出功率或者可向 3Ω 负载提供 2.5W 的输出功率。另外，当驱动立体声耳机时，耳机输入端允许放大器工作在单端模式。该系列音频功率放大器为表面贴装电路，极少的外围元器件，高品质的输出功率。对于简单的音频系统设计，LM4863 片内集成了双桥扬声器放大和立体声耳机放大。 LM4863 电路的特点为外部控制，低功耗关断模式，立体声耳机放大模式，和内部过热保护，并且在电路中减少了“开机浪涌脉冲”。

商品特性

立体声耳机放大模式
“开机浪涌脉冲”抑制电路
单位增益稳定
过热保护电路
封装形式：DIP16 / SOP16 / TSSOP20
单端模式（在 75mW、32Ω 时）THD+N 0.5%（最大）
关断电流典型为 0.7μA
工作电压范围 2.0V~5.5V

应用领域

多媒体监视器
便携式和台式电脑
便携式电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	-
	工作电压	2V~5.5V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.3%
	静态电流(Iq)	11.5mA
	工作温度	-40℃~+85℃
	信噪比	98dB
	电源纹波抑制比(PSRR)	67dB
