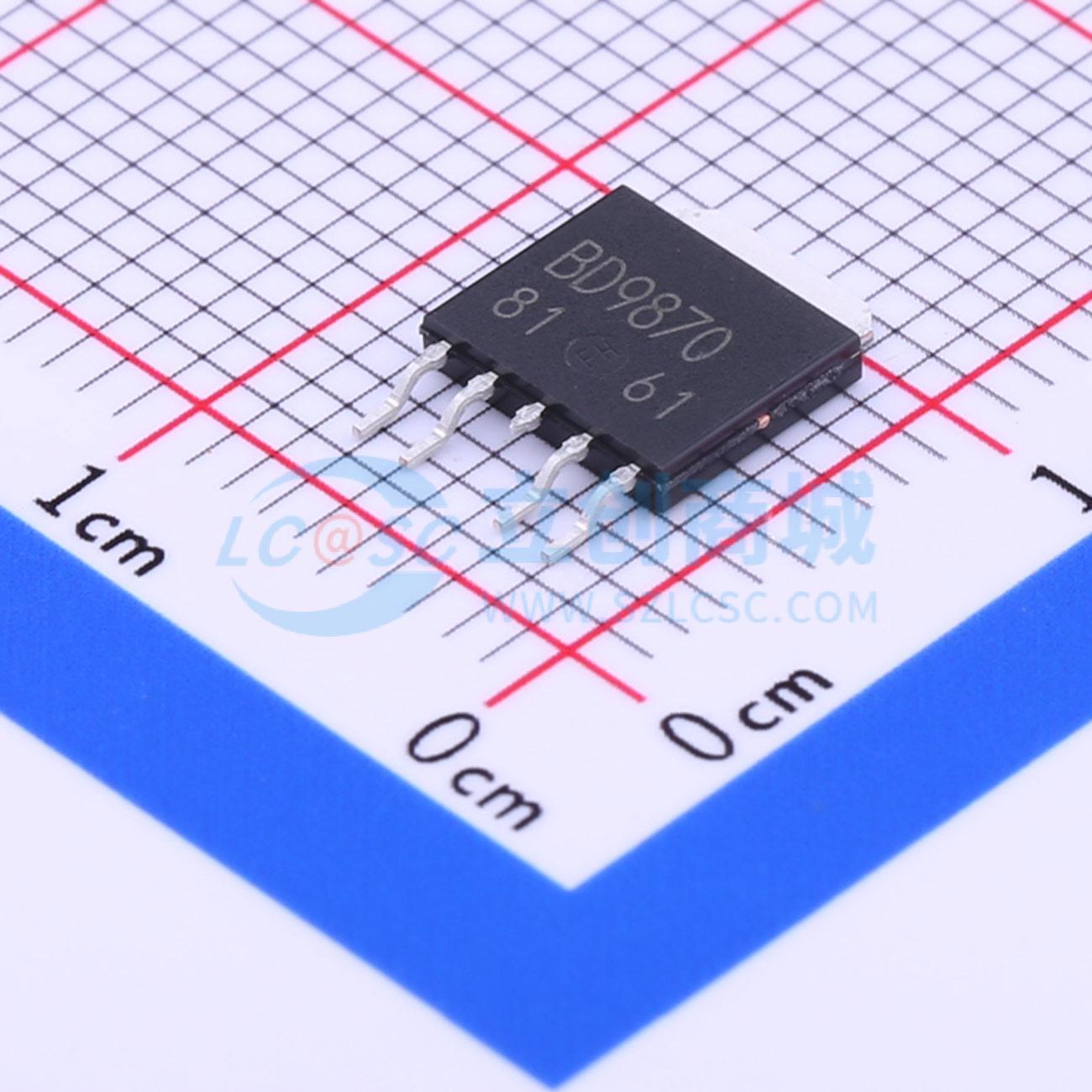

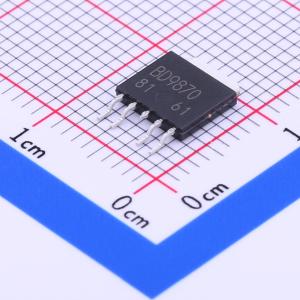

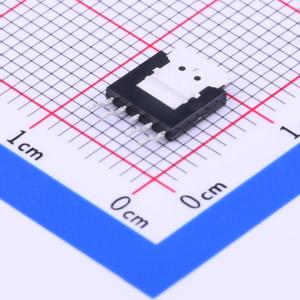

BD9870FPS-E2
8.0V至35V 1.5A单通道降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD9870FPS是一款单通道降压转换器,集成P-Channel MOSFET,支持8.0V到35.0V的输入电压范围,最大输出电流为1.5A,开关频率为900kHz。具备外部电阻可调输出电压、软启动时间固定为5ms、内置过流保护和热关断电路等功能。适用于电视、打印机、DVD播放器、投影仪、游戏设备、PC、汽车音响/导航系统、通信设备、AV产品、办公设备和工业设备等。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD9870FPS-E2
- 商品编号
- C253182
- 商品封装
- TO-252S-5
- 包装方式
- 编带
- 商品毛重
- 0.326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~35V | |
| 输出电压 | 1V~6V | |
| 输出电流 | 1.5A | |
| 开关频率 | 900kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
BD9870FPS是一款单通道降压型开关稳压器，集成了一个P沟道MOSFET，能够以900 kHz的频率进行PWM操作。它采用更小的线圈和电路，无需外部补偿。电路仅由二极管、线圈和陶瓷电容组成，从而显著减小了电路板尺寸。
商品特性
- 内置P沟道MOSFET，效率高
- 可通过外部电阻调节输出电压
- 软启动时间：5ms（固定）
- 内置过流保护和热关断电路
- 可通过STBY引脚进行开/关控制
- 兼容陶瓷输出电容
应用领域
- 电视
- 打印机
- DVD播放器
- 投影仪
- 游戏设备
- 个人电脑
- 汽车音响/导航系统
- 电子收费系统
- 通信设备
- 音视频产品
- 办公设备
- 工业设备
