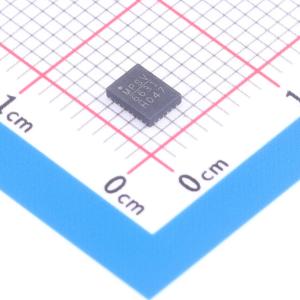

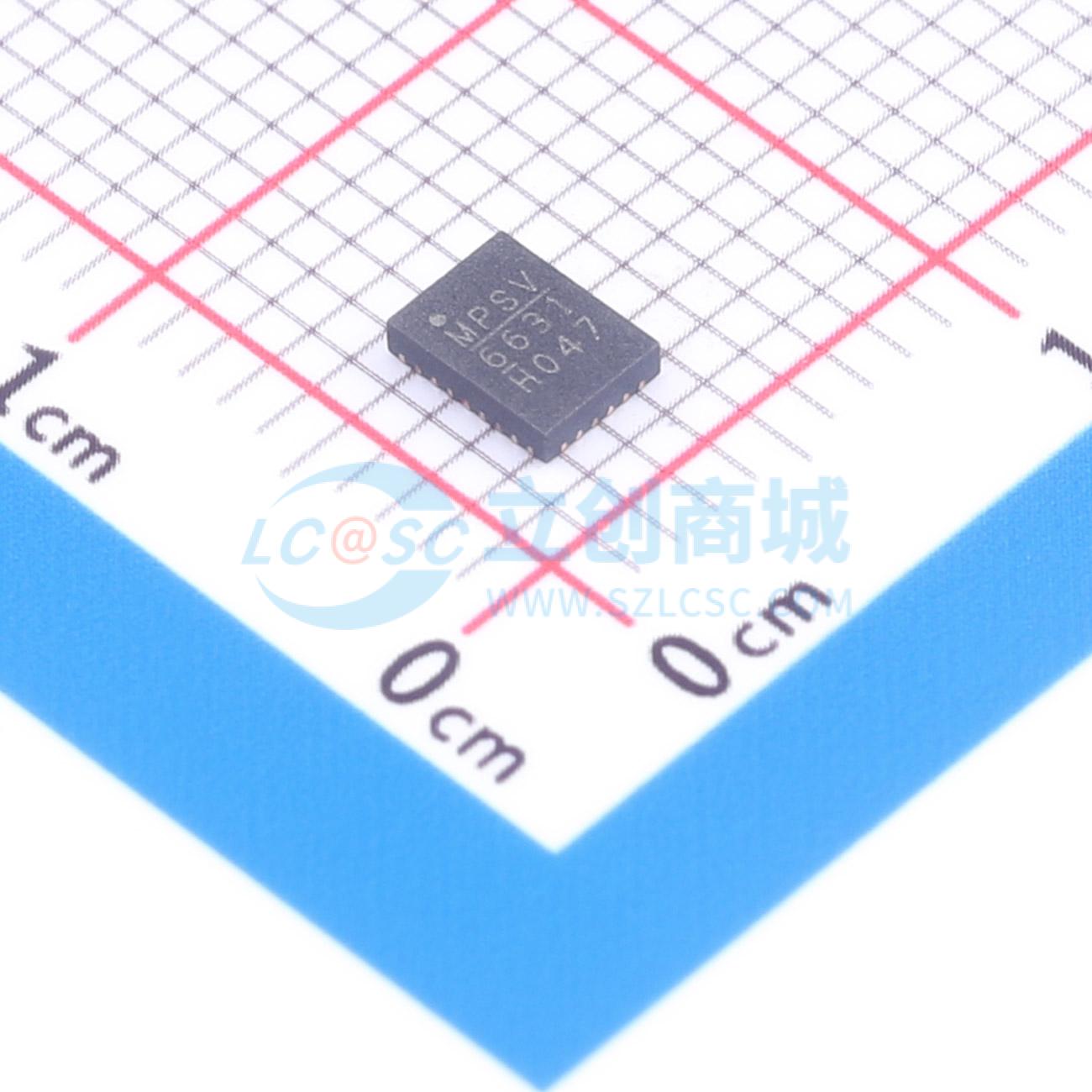

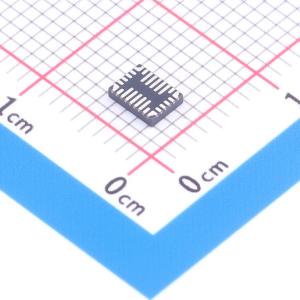

MP6631HGL-0000-Z
三相无刷直流（BLDC）电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6631HGL-0000-Z
- 商品编号
- C23067751
- 商品封装
- QFN-26(3x4)
- 包装方式
- 编带
- 商品毛重
- 14.25克(g)
商品参数
参数完善中
商品概述
MP6631H是一款三相无刷直流（BLDC）电机驱动器，集成功率MOSFET。器件支持单个外部霍尔传感器或三个外部霍尔效应传感器来驱动三相BLDC电机，峰值相电流高达3A，输入电压（VIN）范围为3.6V至35V。MP6631H通过PWM/DC引脚上的脉宽调制（PWM）信号或直流信号控制电机速度，支持闭环/开环控制。器件具有内置可配置速度曲线功能；还具备正弦驱动，可在全速度范围内实现最大扭矩并降低速度纹波和噪声。MP6631H提供转速检测。转速检测器（FG/RD引脚）为开漏输出，其根据霍尔比较器的输出输出高电平或低电平。通过DIR引脚输入实现方向控制。丰富的保护功能包括输入过压保护（OVP）、欠压锁定（UVLO）、堵转保护、过流保护（OCP）和热关断保护。MP6631H采用QFN-26（3mm×4mm）封装。
商品特性
- 3.6V至35V工作输入电压（VIN）范围
- 峰值相电流高达3A
- 集成160mΩ高边MOSFET（HS-FET）和低边MOSFET（LS-FET）
- 正弦驱动
- 支持0V至1.2V直流输入或1kHz至100kHz脉宽调制（PWM）输入
- 支持三霍尔或单霍尔元件差分输入
- 闭环/开环速度控制
- 方向/刹车输入
- 省电模式
- 0.5s/4.5s堵转保护
- 过流保护（OCP）
- 每个电气周期输出单脉冲或三脉冲FG信号
- FG信号：转速指示
- 软启动（SS），降低噪声和电流过冲
- 采用QFN-26（3mm×4mm）封装
应用领域
- 风扇
- 通用三相无刷直流（BLDC）电机
- 泵
