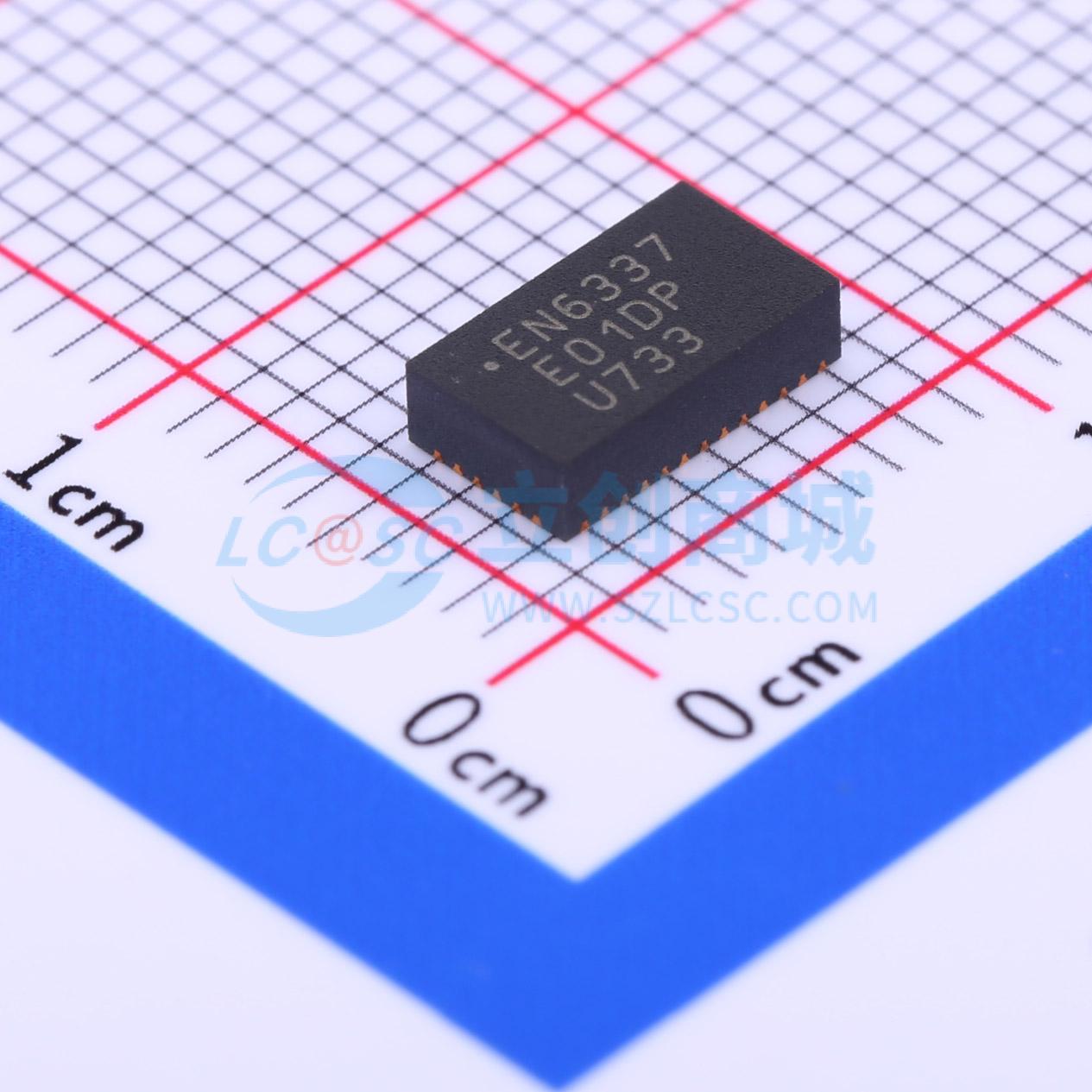

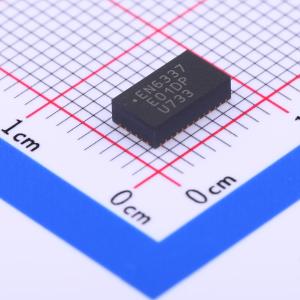

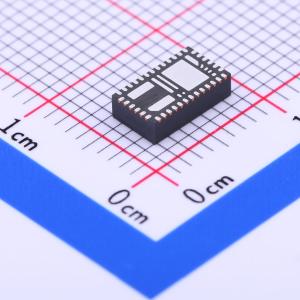

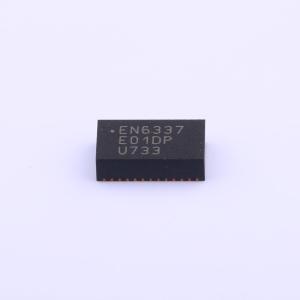

温馨提醒：图片仅供参考，商品以实物为准
EN6337QI
停产 降压型 2.5V~6.6V 3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款片上电源系统 (PowerSoC) DC-DC 转换器。它在一个先进的 4mm x 7mm x 1.85mm 38 引脚 QFN 封装中集成了 MOSFET 开关、小信号电路、补偿电路和电感器。专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件先进的电路技术、超高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式 DC-DC 转换
- 品牌名称
- Intel/Altera
- 商品型号
- EN6337QI
- 商品编号
- C253061
- 商品封装
- QFN-38-EP(4x7)
- 包装方式
- 编带
- 商品毛重
- 0.356克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 2.5V~6.6V | |
| 输出电压(Vout) | - | |
| 输出电流(最大值) | 3A | |
| 转换效率 | 95% | |
| 静态电流(Iq) | 650uA |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 1.9MHz | |
| 纹波噪声 | 25mVp-p | |
| 特性 | 欠压保护；短路保护；过流保护；过热保护 | |
| 长度 | 7mm | |
| 宽度 | 4mm | |
| 高度 | 1.85mm | |
| 工作温度 | -40℃~+85℃ |
商品概述
EN6337QI是一款片上电源系统（PowerSoC）DC-DC转换器。它采用先进的4mm x 7mm x 1.85mm 38引脚QFN封装，集成了MOSFET开关、小信号电路、补偿电路和电感。 EN6337QI专为满足当前和未来高性能、低功耗处理器、DSP、FPGA、内存板以及分布式电源架构中系统级应用的精确电压和快速瞬态要求而设计。该器件先进的电路技术、超高开关频率和专有的集成电感技术可实现高质量、超紧凑的非隔离式DC-DC转换。
商品特性
- 阿尔特拉（Altera）的Enpirion电源解决方案通过大幅简化电路板设计、布局和制造要求，显著助力系统设计并提高生产效率。
- 完整电源解决方案所需供应商数量的减少有助于实现整体系统成本节约。
- 所有Enpirion产品均符合RoHS标准，且适用于无铅制造环境。
- 集成电感、MOSFET和控制器
- 高达3A的连续工作电流
- 高效率（高达95%）
- 可与外部时钟进行频率同步
- 输入电压范围（2.5V至6.6V）
- 可编程轻载模式
- 优化的整体解决方案尺寸（75mm²）
- 输出使能引脚和电源正常信号
- 可编程软启动
- 热关断、过流、短路和欠压保护
- 符合RoHS标准，MSL 3级，可承受260℃回流焊
应用领域
- 用于低功耗ASIC、多核和通信处理器、DSP、FPGA以及分布式电源架构的负载点稳压
- 刀片服务器、RAID存储和LAN/SAN适配卡、无线基站、工业自动化、测试与测量、嵌入式计算和打印机
- 高效12V中间总线架构
- 拍频/噪声敏感型应用
