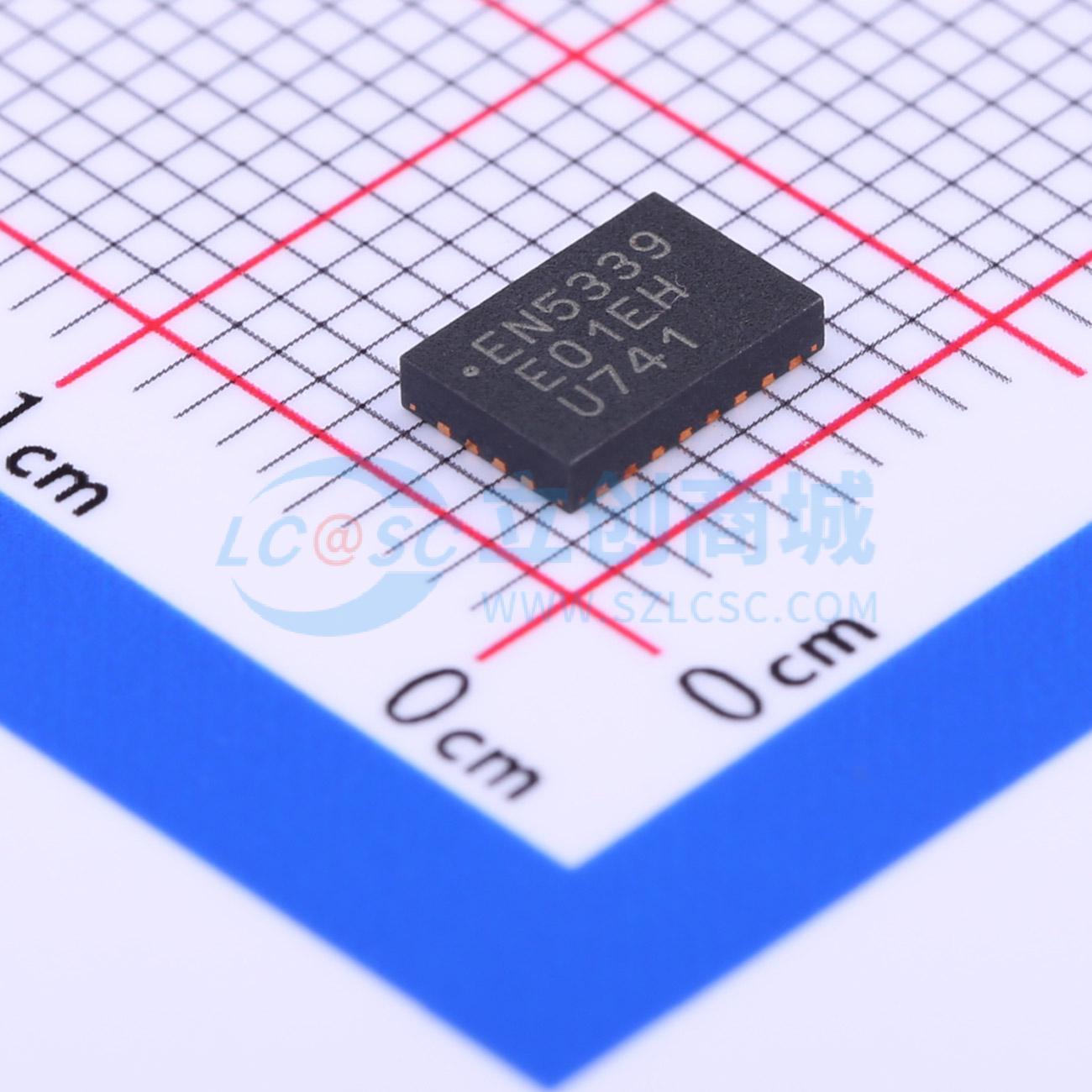

温馨提醒：图片仅供参考，商品以实物为准

EN5339QI

降压型 2.4V~5.5V 600mV~4.6V 3A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EN5339QI是一款高度集成、薄型、高效的3A同步降压片上电源系统（PowerSoC）。该器件采用先进的集成电感、集成MOSFET、PWM电压模式控制器和内部补偿，可实现尽可能小的解决方案尺寸。EN5339QI PowerSoC专为满足更高功率密度的驱动需求而设计，它将一个完全集成的降压转换器封装在一个小巧的4x6x1.1mm 24引脚QFN封装中。它具有高效率、出色的线性和负载调节能力，并能在全温度范围内保证3A的输出电流。EN5339QI工作在高开关频率下，允许使用小型MLCC电容器。它还能实现非常宽的控制环路带宽，提供出色的瞬态性能并降低输出阻抗。内部补偿设计可确保在所有工作条件下实现无条件稳定。集成电感解决方案可显著降低噪声。完整的电源转换器解决方案通过极大简化电路板设计、布局和制造要求，提高了生产效率。所有产品均符合RoHS标准，且适用于无铅制造环境。
品牌名称: Intel/Altera
商品型号: EN5339QI
商品编号: C253060
商品封装: QFN-24(4x6)
包装方式: 编带
商品毛重: 0.274克(g)

商品参数

商品概述

EN5339QI是一款高度集成、薄型、高效的3A同步降压片上电源系统（PowerSoC）。该器件采用先进的集成电感、集成MOSFET、PWM电压模式控制器和内部补偿，可实现尽可能小的解决方案尺寸。 EN5339QI PowerSoC专为满足更高功率密度的驱动需求而设计，它将一个完全集成的降压转换器封装在一个小巧的4x6x1.1mm 24引脚QFN封装中。它具有高效率、出色的线性和负载调节能力，并能在全温度范围内保证3A的输出电流。 EN5339QI工作在高开关频率下，允许使用小型MLCC电容器。它还能实现非常宽的控制环路带宽，提供出色的瞬态性能并降低输出阻抗。内部补偿设计可确保在所有工作条件下实现无条件稳定。集成电感解决方案可显著降低噪声。完整的电源转换器解决方案通过极大简化电路板设计、布局和制造要求，提高了生产效率。所有产品均符合RoHS标准，且适用于无铅制造环境。

商品特性

集成电感
解决方案占位面积小至55mm²
薄型，高度为1.1mm
高可靠性解决方案：平均无故障工作时间（MTBF）达280万年
高效率，高达95%
低输出纹波电压；典型值<5mVₚ₋ₚ
在输入电压、负载和温度变化时，输出变化范围为±3%
输入电压范围为2.4V至5.5V
具备3A连续输出电流能力
输出使能和电源正常信号
欠压锁定、过流、短路和热保护
符合RoHS标准；无卤素；可承受260℃回流焊

应用领域

有薄型要求的应用，如固态硬盘（SSD）和嵌入式计算
存储区域网络（SAN）/网络附属存储（NAS）加速设备
控制器、磁盘阵列（Raid）、处理器、网络处理器、数字信号处理器（DSP）、现场可编程门阵列（FPGA）和专用集成电路（ASIC）
对噪声敏感的应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

近期成交1单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	2.4V~5.5V
	输出电压精度	±3%
	输出电压(Vout)	600mV~4.6V
	输出电流(最大值)	3A
	转换效率	95%

	属性	参数值
	开关频率	3.2MHz
	纹波噪声	4.2mVp-p
	特性	欠压保护；过流保护；短路保护；过热保护
	长度	6mm
	宽度	4mm
	高度	1.1mm
	工作温度	-40℃~+85℃
